液压旋转接头
单通路高压旋转接头采用高压密封组件，单流道结构，高强度本体，可承受液压高压工况，实现液压油介质 360° 连续回转无泄漏输送。
技术参数
| 通道路数 | 1 |
|---|---|
| 介质 | 液压油,压缩空气 |
| 最大工作压力 | 31.5 MPa（320 bar） |
| 最大转速 | 500 RPM |
| 温度范围 | 0 ℃～+120 ℃ |
| 接口尺寸 | 1/4″~2″ |
| 壳体材质 | 碳钢/40Cr/42CrMo/304 |
| 密封件 | NBR / FKM |

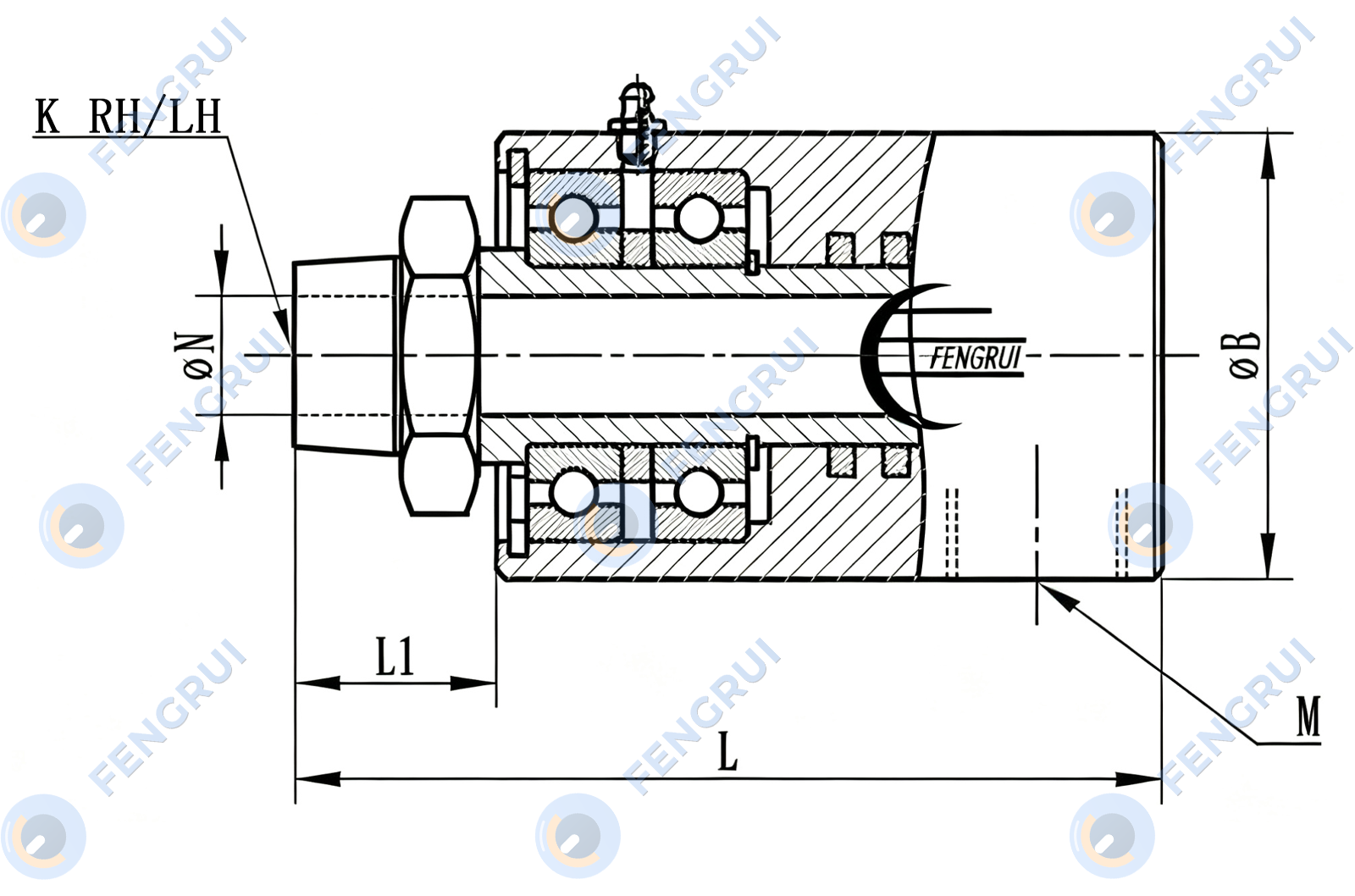

| HT型单通路液压高压旋转接头规格参数表 | |||||||
| 规格 | 型号 | K | M | ∅E | L | L1 | ∅N |
| 08 | HT008A | 1/4 | 1/4 | 55 | 115 | 25 | 6 |
| 10 | HT010A | 3/8 | 3/8 | 55 | 115 | 25 | 9 |
| 15 | HT015A | 1/2 | 1/2 | 55 | 125 | 34 | 12 |
| 20 | HT020A | 3/4 | 3/4 | 62 | 135 | 34 | 16 |
| 25 | HT025A | 1 | 1 | 75 | 145 | 34 | 20 |
| 32 | HT032A | 1-1/4 | 1-1/4 | 90 | 175 | 42 | 30 |
| 40 | HT040A | 1-1/2 | 1-1/2 | 95 | 185 | 42 | 35 |
| 50 | HT050A | 2 | 2 | 122 | 245 | 62 | 48 |
| 螺纹编码后缀说明表 | |||||||
| 编码 | 英制锥管螺纹 | 编码 | 英制圆柱螺纹 | 编码 | 公制圆柱螺纹 | 编码 | 美标锥管螺纹 |
| 01 | R（BSPT）-RH | 03 | G（BSP）-RH | 05 | M-RH | 07 | NPT-RH |
| 02 | R（BSPT）-LH | 04 | G（BSP）-LH | 06 | M-LH | 08 | NPT-LH |
| 螺纹编码示例：HT025A-01，代表R（BSPT）英制锥管螺纹1英寸右旋（正丝） | |||||||
上表为HT型单通路高压液压旋转接头典型参数，仅供参考。最终规格取决于您的工况——介质、压力、温度与转速。请联系工程师确认适合您设备的准确配置。
如需订制公制螺纹或查阅相关通径规格对应流量数据请查阅：选型参考：液压旋转接头规格流量参数详解
液压旋转执行器
旋转离合器供油
液压试验台
重型机械液压
提交工况参数（介质、压力、温度、转速、接口尺寸）即可获取选型与报价，常规型号2-7天交货，定制产品20-35天，支持螺纹标准、法兰标准、通路、通径规格、材质定制。
