JL型直角高压旋转接头

直角型高压液压旋转接头，适用于重型液压机械的受限安装空间。

JL型直角高压旋转接头

需要报价？ 发送您的工况参数，1小时内回复。

获取报价

液压旋转接头

直角型高压液压旋转接头，适用于重型液压机械的受限安装空间。

技术参数

通道路数	1
介质	液压油、水、压缩空气等
最大工作压力	20.5 MPa（400 bar）
最大转速	10 RPM
温度范围	-20 ℃～+100 ℃
接口尺寸	1/2″～2″ 螺纹
壳体材质	碳钢 / 不锈钢 /工具钢等
密封件	NBR / FKM

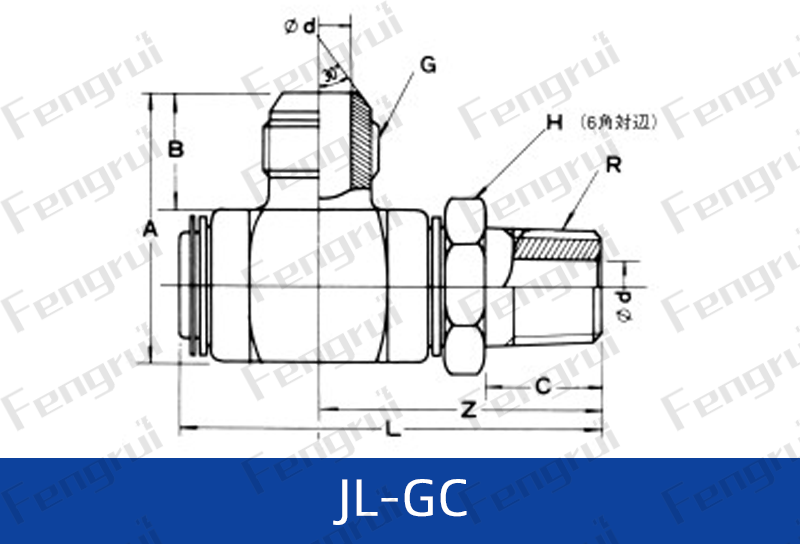

JL-GC型高压旋转接头规格参数
规格	R-G	L	A	B	d	C	H	Z	重量（g）
04	1/4	54	32	13	5	13	19	36	100
06	3/8	62	38	16	8	16	22	42	150
08	1/2	73	46	19	11	19	27	50	260
12	3/4	88	58	22	16	21	36	59	535
16	3/4	97	65	24	21	23	41	65	745
20	1-1/4	111	76	26	28	25	50	73	1230
24	1-1/2	126	88	28	34	27	55	82	1830
32	2	144	101	31	43.5	30	70	95	2835

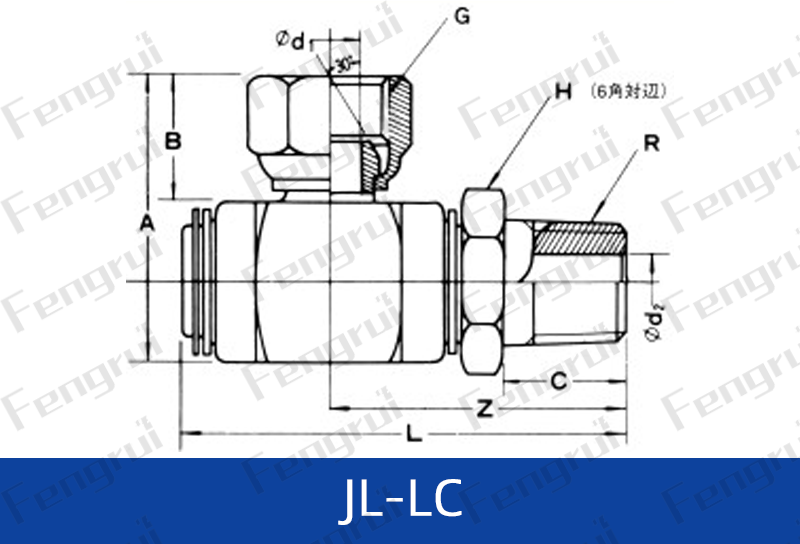

JL-LC高压液压旋转接头规格参数表
规格	R-G	L	A	B	d1	d2	C	H	Z	重量（g）
04	1/4	54	39	20	5	5	13	19	36	120
06	3/8	62	42	20	8	8	16	22	42	170
08	1/2	73	49	22	10	11	19	27	50	290
12	3/4	88	62	26	16	16	21	36	59	605
16	1	97	70	29	20	21	23	41	65	825
20	1-1/4	111	82	34	25	28	25	50	73	1345
24	1-1/2	126	94	36	31	34	27	55	82	1945
32	2	144	108	38	43	43.5	30	70	95	3045

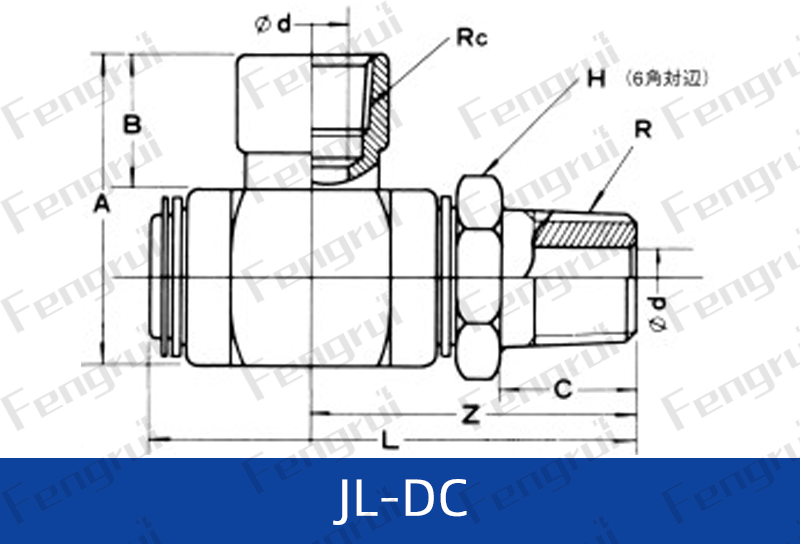

JL-DC高压液压旋转接头规格参数表
规格	Rc-R	L	A	B	d	C	H	Z	重量（g）
04	1/4	54	36	17	5	13	19	36	115
06	3/8	62	42	20	8	16	22	42	165
08	1/2	73	50	23	11	19	27	50	290
12	3/4	88	63	27	16	21	36	59	615
16	1	97	70	29	21	23	41	65	830
20	1-1/4	111	81	31	28	25	50	73	1320
24	1-1/2	126	93	33	34	27	55	82	1990
32	2	144	106	36	43.5	30	70	95	3035

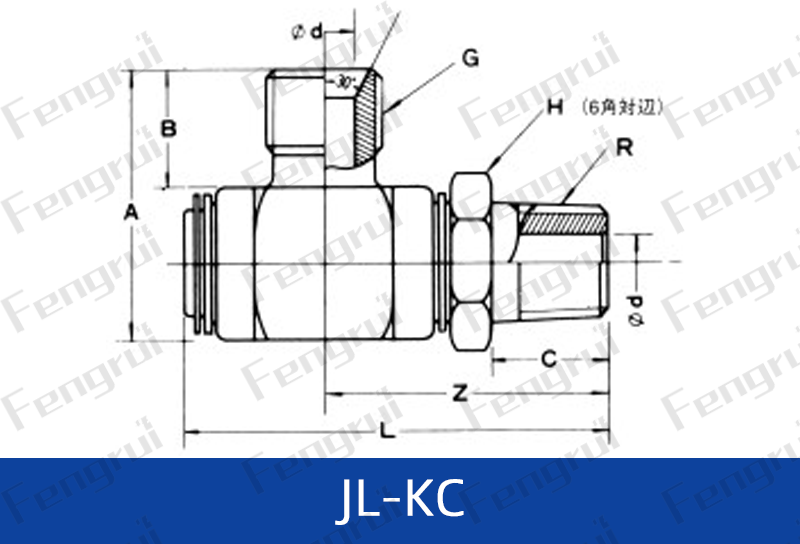

JL-KC图纸蓝色.png 上

JL-KC高压液压旋转接头规格参数表
规格	R-G	L	A	B	d	C	H	Z	重量（g）
04	1/4	54	32	13	5	13	19	36	100
06	3/8	62	38	16	8	16	22	42	150
08	1/2	73	46	19	11	19	27	50	290
12	3/4	88	58	22	16	21	36	59	535
16	1	97	65	24	21	23	41	65	745
20	1-1/4	111	76	26	28	25	50	73	1230
24	1-1/2	126	88	28	34	27	55	82	1830
32	2	144	101	31	43.5	30	70	95	2835

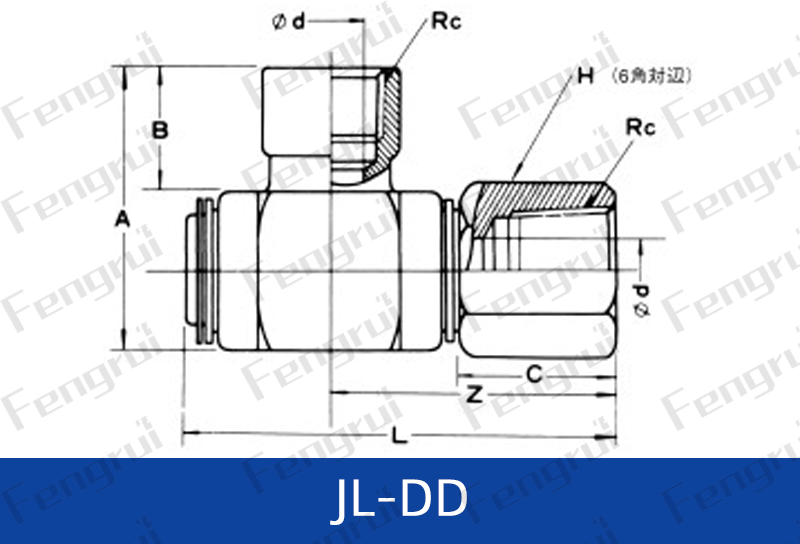

JL-DD高压液压旋转接头规格参数表
规格	Rc	L	A	B	d	C	H	Z	重量（g）
04	1/4	49	36	17	5	16	19	31	115
06	3/8	56	42	20	8	19	22	36	165
08	1/2	66	50	23	11	22	27	43	270
12	3/4	80	63	27	16	25	36	51	610
16	1	89	70	29	21	28	41	57	795
20	1-1/4	102	81	31	28	30	50	64	1300
24	1-1/2	116	93	33	34	32	55	72	1950
32	2	129	106	36	43.5	35	70	80	2780

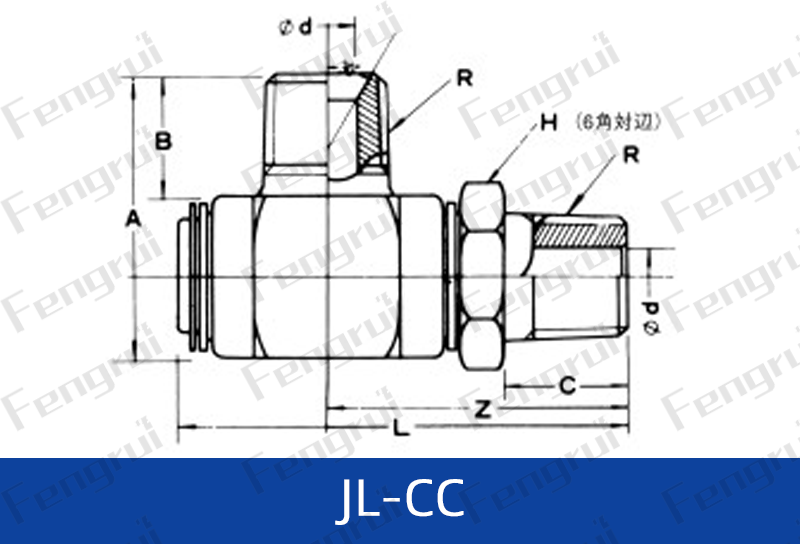

JL-CC高压液压旋转接头规格参数表
规格	R	L	A	B	d	C	H	Z	重量（g）
04	1/4	54	32	13	5	13	19	36	100
06	3/8	62	38	16	8	16	22	42	150
08	1/2	73	46	19	11	19	27	50	260
12	3/4	88	58	22	16	21	36	59	535
16	1	97	65	24	21	23	41	65	745
20	1-1/4	111	76	26	28	25	50	73	1230
24	1-1/2	126	88	28	34	27	55	82	1830
32	2	144	101	31	43.5	30	70	95	2835


JL-GD高压液压旋转接头规格参数表
规格	G-Rc	L	A	B	d	C	H	Z	重量（g）
04	1/4	49	32	13	5	16	19	31	98
06	3/8	56	38	16	8	19	22	36	148
08	1/2	66	46	19	11	22	27	43	231
12	3/4	80	58	22	16	25	36	51	530
16	1	89	65	24	21	28	41	57	720
20	1-1/4	102	76	26	28	30	50	64	1194
24	1-1/2	116	88	28	34	32	55	72	1730
32	2	129	101	31	43.5	35	70	80	2619

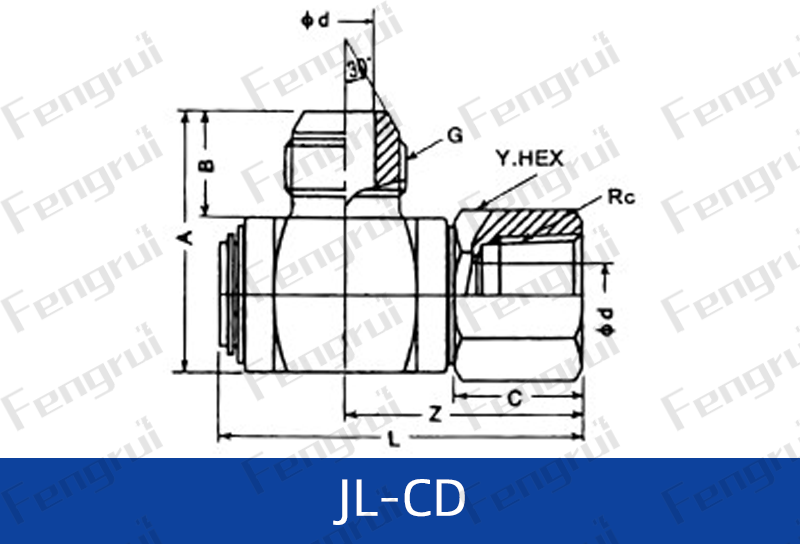

JL-CD高压液压旋转接头规格参数表
规格	R-Rc	L	A	B	d	C	H	Z	重量（g）
04	1/4	49	32	13	5	16	19	31	98
06	3/8	56	38	16	8	19	22	36	148
08	1/2	66	46	19	11	22	27	43	231
12	3/4	80	58	22	16	25	36	51	530
16	1	89	65	24	21	28	41	57	720
20	1-1/4	102	76	26	28	30	50	64	1194
24	1-1/2	116	88	28	34	32	55	72	1730
32	2	129	101	31	43.5	35	70	80	2619

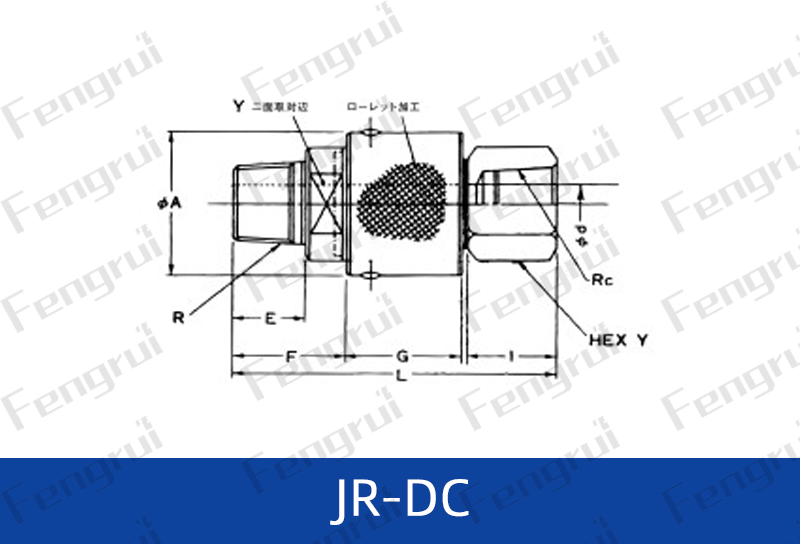

JR-DC高压液压旋转接头规格参数表
规格	Rc-R	L	A	d	E	F	G	I	Y	重量（g）
04	1/4	67	32	5	13	22	27	17	19	200
06	3/8	74	35	8	16	26	28	20	22	275
08	1/2	84	38	10	19	30	30	23	27	370
12	3/4	96	52	16	21	33	34	27	36	765
16	1	102	58	20.	23	36	36	29	41	975

表为JL型直角高压旋转接头典型参数。最终规格取决于您的工况——介质、压力、温度与转速。请联系工程师确认适合您设备的准确配置。

空间受限的液压机
挖掘机直角管路布置
船用液压系统
重型机床

提交工况参数（介质、压力、温度、转速、接口尺寸）即可获取选型与报价，常规型号2-7天交货，定制产品20-35天，支持螺纹、通路、材质定制。
