液压旋转接头
单通路液压旋转接头，用于向旋转执行器供给高压油。也可用于高压气气动设备。
技术参数
| 通道路数 | 1 |
|---|---|
| 介质 | 液压油、气体、真空 |
| 最大工作压力 | 21.5 MPa（210bar） |
| 最大转速 | 100 RPM |
| 温度范围 | -20 ℃～+120 ℃ |
| 接口尺寸 | 1/2″～2″ 螺纹 |
| 壳体材质 | 碳钢/工具钢/不锈钢 |
| 密封件 | NBR / FKM |

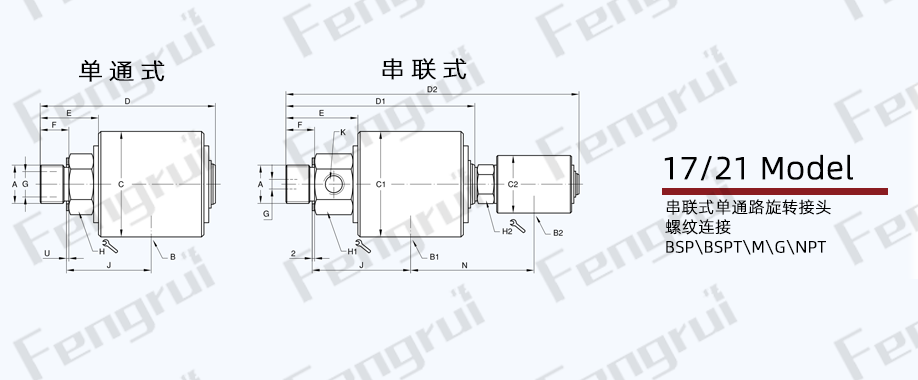

| 17/21系列单通路液压旋转接头（Monoflow Rotating Union）-螺纹连接方式 | |||||||||||||
| DN | B NPT | Ordering No. | A Rotor Connections | C ø | D | E | F | G ø | H 🔧 | J | U | kg | |
| 气/液压油/真空 | 制动液、刹车油 | ||||||||||||
8 | ¹/₄ | 17-025-039 | 17-086-039 | G ³/₈ RH | 38 | 83.3 | 29 | 16 | 8 | 22 | 39 | 1.5 | 0.3 |
| ¹/₄ | 17-025-046 | 17-086-046 | M16x 2 RH | 38 | 83.3 | 29 | 16 | 8 | 22 | 39 | 1.5 | 0.3 | |
15 | ¹/₂ | 21-001-122 | 21-063-122 | G ³/₄ RH | 70 | 116 | 39 | 19 | 16 | 36 | 57 | 2 | 1.2 |
| ¹/₂ | 21-001-121 | 21-063-121 | M22x1.5 RH | 70 | 111 | 34 | 14 | 13 | 36 | 57 | 1.5 | 1.2 | |
| 本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！ | |||||||||||||
| 2117系列双通路旋转接头（Dualflow Rotating Union ）-串联式（(Tandem）-螺纹连接方式 | |||||||||||||||||
| DN | B1xB2 NPT | Ordering No. | A | C1 ø | C2 ø | D1 | D2 | E | F | G ø | H1 🔧 | H2 🔧 | J | K NPT | N | kg | |
| 空气/油/真空 | 制动液/刹车油 | ||||||||||||||||
| 2x8 | ¹/₄ x ¹/₂ | 2117-001-105 | 2117-018-137 | G ³/₄ RH | 70 | 38 | 125 | 194 | 48 | 19 | 6.4 | 36 | 22 | 66 | ¹/₄ | 81 | 1.5 |
| 本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！ | |||||||||||||||||
上表为17/21型旋转接头典型参数。最终规格取决于您的工况——介质、压力、温度与转速。请联系工程师确认适合您设备的准确配置。
液压旋转执行器
旋转离合器供油
液压试验台
重型机械液压
提交工况参数（介质、压力、温度、转速、接口尺寸）即可获取选型与报价，常规型号2-7天交货，定制产品20-35天，支持螺纹、通路、材质定制。
