冷却水旋转接头
耐腐蚀旋转接头，适用于海水、盐水及腐蚀性冷却介质，也适用于食品药品生产线，酒水饮料罐装等工况。
技术参数
| 通道路数 | 1~2 |
|---|---|
| 介质 | 海水、盐水、腐蚀性介质 |
| 最大工作压力 | 1.6 MPa（16 bar） |
| 最大转速 | 500 RPM |
| 温度范围 | -20 ℃～+120 ℃ |
| 接口尺寸 | 1/2″～2″ 螺纹/DN10~DN100法兰 |
| 壳体材质 | 不锈钢304/316L |
| 密封件 | FKM / PTFE / FFKM / EPDM |

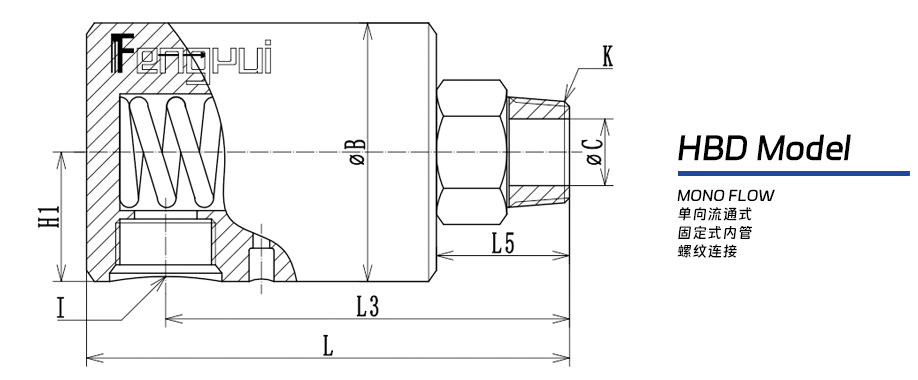

| HBD型旋转接头 单向流通式 螺纹连接 | |||||||||
| DN | Model | K | I | L | L3 | L5 | H1 | B | C |
| 06A | HBD-06A | R⅛-RH/LH | Rc⅜ | 100 | 86 | 25 | 25 | φ55 | φ5 |
| 08A | HBD-08A | R¼-RH/LH | Rc⅜ | 100 | 86 | 25 | 25 | φ55 | φ6 |
| 10A | HBD-10A | R⅜-RH/LH | Rc⅜ | 105 | 91 | 30 | 25 | φ55 | φ9 |
| 15A | HBD-15A | R½-RH/LH | Rc½ | 105 | 91 | 30 | 25 | φ55 | φ12 |
| 20A | HBD-20A | R¾-RH/LH | Rc¾ | 116 | 96 | 32 | 27 | φ62 | φ16 |
| 25A | HBD-25A | R1-RH/LH | Rc1 | 126 | 105 | 32 | 32 | φ74 | φ20 |
| 32A | HBD-32A | R1¼-RH/LH | Rc1¼ | 156 | 129 | 42 | 38 | φ90 | φ30 |
| 40A | HBD-40A | R1½-RH/LH | Rc1½ | 162 | 132 | 42 | 41 | φ95 | φ35 |
| 50A | HBD-50A | R2-RH/LH | Rc2 | 221 | 183 | 61 | 51 | φ122 | φ48 |
| 65A | HBD-65A | R2½-RH/LH | Rc2½ | 251 | 206 | 68 | 68 | φ156 | φ62 |
| 80A | HBD-80A | R3-RH/LH | Rc3 | 281 | 229 | 80 | 81 | φ158 | φ75 |
| 90A | HBD-90A | R3½-RH/LH | Rc3 | 281 | 229 | 80 | 81 | φ158 | φ78 |
| 100A | HBD-100A | R4-RH/LH | Rc4 | 405 | 335 | 90 | 110 | φ220 | φ98 |
| 此表螺纹标准为BSPT螺纹标准数据，如需NPT、G、BSW、UNC/UNF等其他螺纹标准请咨询！ | |||||||||

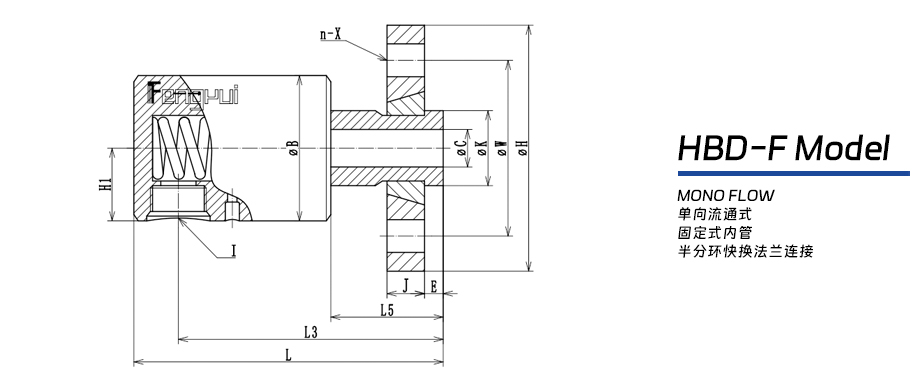

| HBD-F型旋转接头 单向流通式 - 半分环快换法兰连接 | ||||||||||||||
| DN | Model | k | I | L | L3 | L5 | H1 | B | C | W | H | J | E | n-X |
| 15A | HBD-F15A | φ26 | Rc½ | 171 | 104 | 43 | 25 | φ55 | φ12 | 65 | 95 | 14 | 8 | 4-φ14 |
| 20A | HBD-F20A | φ32 | Rc¾ | 188 | 113 | 48 | 28 | φ62 | φ16 | 75 | 105 | 16 | 8 | 4-φ14 |
| 25A | HBD-F25A | φ36 | Rc¾ | 194 | 119 | 49 | 35 | φ74 | φ20 | 85 | 115 | 16 | 10 | 4-φ14 |
| 32A | HBD-F32A | φ46 | Rc1¼ | 234 | 143 | 56 | 38 | φ90 | φ30 | 100 | 140 | 18 | 12 | 4-φ18 |
| 40A | HBD-F40A | φ52 | Rc1½ | 252 | 149 | 59 | 41 | φ95 | φ35 | 110 | 150 | 18 | 12 | 4-φ18 |
| 50A | HBD-F50A | φ60 | Rc1½ | 317 | 189 | 67 | 51 | φ122 | φ48 | 125 | 165 | 20 | 15 | 4-φ18 |
| 65A | HBD-F65A | φ75 | Rc2 | 378 | 215 | 76 | 68 | φ156 | φ60 | 145 | 185 | 20 | 18 | 4-φ18 |
| 80A | HBD-F80A | φ90 | Rc2½ | 422 | 239 | 90 | 81 | φ158 | φ75 | 160 | 200 | 20 | 18 | 8-φ18 |
| 90A | HBD-F90A | φ100 | Rc2½ | 422 | 239 | 90 | 81 | φ158 | φ78 | 150 | 175 | 15 | 20 | 6-φ14 |
| 此表为半分环式快换法兰数据，如需GB/T9119、JB/T81-97、HG/T20592、HG/T20615、ANSI/ASME等法兰标准请咨询 | ||||||||||||||

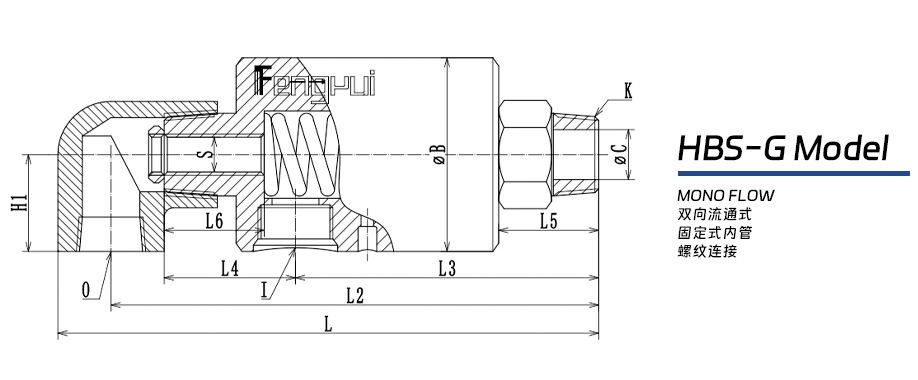

| HBS-G型旋转接头 双向流通内管固定式 螺纹连接 | ||||||||||||||
| DN | Model | k | I | O | S | L | L2 | L3 | L4 | L5 | L6 | H1 | B | C |
| 15A | HBS-G15-6-RH/LH | R½ | Rc½ | Rc½ | G⅛-RH/LH | 158 | 143 | 91 | 35 | 30 | 28 | 28 | φ55 | φ12 |
| 20A | HBS-G20-8-RH/LH | R¾ | Rc¾ | Rc½ | G¼-RH/LH | 172 | 158 | 97 | 37 | 32 | 31 | 31 | φ62 | φ16 |
| 25A | HBS-G25-10-RH/LH | R1 | Rc¾ | Rc½ | G⅜-RH/LH | 177 | 162 | 102 | 45 | 32 | 33 | 33 | φ74 | φ20 |
| 32A | HBS-G32-15-RH/LH | R1¼ | Rc1¼ | Rc½ | G½-RH/LH | 220 | 203 | 129 | 53 | 42 | 35 | 35 | φ90 | φ30 |
| 40A | HBS-G40-20-RH/LH | R1½ | Rc1½ | Rc¾ | G¾-RH/LH | 235 | 218 | 132 | 55 | 42 | 38 | 38 | φ95 | φ35 |
| 50A | HBS-G50-25-RH/LH | R2 | Rc1½ | Rc1 | G1-RH/LH | 311 | 290 | 183 | 70 | 61 | 44 | 44 | φ122 | φ48 |
| 65A | HBS-G65-32-RH/LH | R2½ | Rc2 | Rc1¼ | G1¼-RH/LH | 370 | 345 | 207 | 82 | 68 | 52 | 52 | φ156 | φ60 |
| 80A | HBS-G80-50-RH/LH | R3 | Rc2½ | Rc2 | G2-RH/LH | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ75 |
| 90A | HBS-G90-50-RH/LH | R3½ | Rc2½ | Rc2 | G2-RH/LH | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ78 |
| 此表螺纹标准为BSPT螺纹标准数据，如需NPT、G、BSW、UNC/UNF等其他螺纹标准请咨询！ | ||||||||||||||

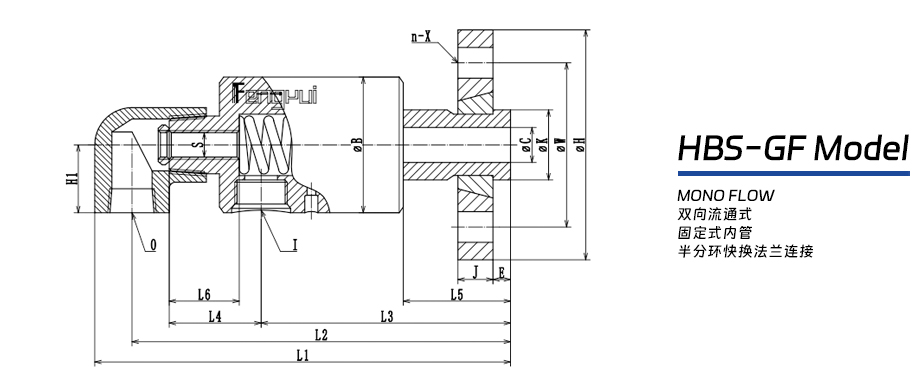

| HBS-GF型旋转接头 双向流通内管固定式 半分环快换法兰连接 | |||||||||||||||||||
| DN | Model | K | I | O | S | L | L2 | L3 | L4 | L5 | L6 | H1 | B | C | W | H | J | E | n-X |
| 15A | HBS-GF15-6-RH/LH | φ25 | Rc½ | Rc½ | G⅛-RH/LH | 158 | 143 | 91 | 35 | 30 | 28 | 28 | φ55 | φ12 | 65 | 95 | 14 | 8 | 4-φ14 |
| 20A | HBS-GF20-8-RH/LH | φ30 | Rc¾ | Rc½ | G¼-RH/LH | 172 | 158 | 97 | 37 | 32 | 31 | 31 | φ62 | φ16 | 75 | 105 | 16 | 8 | 4-φ14 |
| 25A | HBS-GF25-10-RH/LH | φ35 | Rc¾ | Rc½ | G⅜-RH/LH | 177 | 162 | 102 | 45 | 32 | 33 | 33 | φ74 | φ20 | 85 | 115 | 16 | 10 | 4-φ14 |
| 32A | HBS-GF32-15-RH/LH | φ45 | Rc1¼ | Rc½ | G½-RH/LH | 220 | 203 | 129 | 53 | 42 | 35 | 35 | φ90 | φ30 | 100 | 140 | 18 | 12 | 4-φ18 |
| 40A | HBS-GF40-20-RH/LH | φ50 | Rc1½ | Rc¾ | G¾-RH/LH | 235 | 218 | 132 | 55 | 42 | 38 | 38 | φ95 | φ35 | 110 | 150 | 18 | 12 | 4-φ18 |
| 50A | HBS-GF50-25-RH/LH | φ60 | Rc1½ | Rc1 | G1-RH/LH | 311 | 290 | 183 | 70 | 61 | 44 | 44 | φ122 | φ48 | 125 | 165 | 20 | 15 | 4-φ18 |
| 65A | HBS-GF65-32-RH/LH | φ75 | Rc2 | Rc1¼ | G1¼-RH/LH | 370 | 345 | 207 | 82 | 68 | 52 | 52 | φ156 | φ60 | 145 | 185 | 20 | 18 | 4-φ18 |
| 80A | HBS-GF80-50-RH/LH | φ90 | Rc2½ | Rc2 | G2-RH/LH | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ75 | 160 | 200 | 20 | 18 | 8-φ18 |
| 90A | HBS-GF90-50-RH/LH | φ100 | Rc2½ | Rc2 | G2-RH/LH | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ78 | 150 | 175 | 15 | 20 | 6-φ14 |
| 此表为半分环式快换法兰数据，如需GB/T9119、JB/T81-97、HG/T20592、HG/T20615、ANSI/ASME等法兰标准请咨询! | |||||||||||||||||||

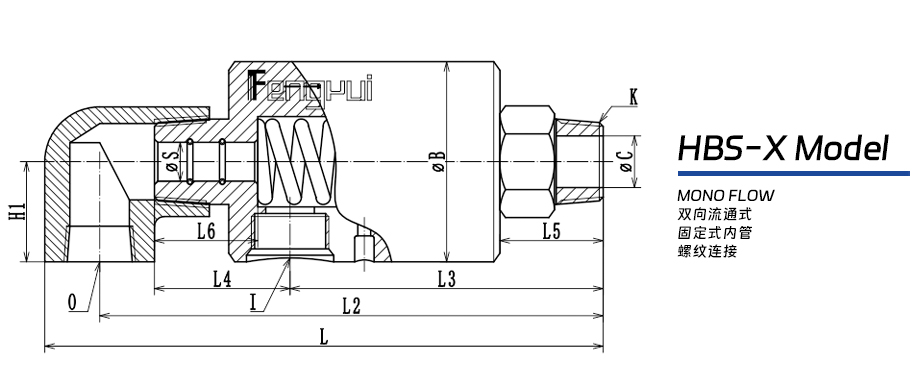

| HBS-X型旋转接头 双向流通内管旋转式 螺纹连接 | ||||||||||||||
| DN | Model | k | I | O | S（h9/E8） | L | L2 | L3 | L4 | L5 | L6 | H1 | B | C |
| 15A | HBS-X15-6-RH/LH | R½ | Rc½ | Rc½ | φ10 | 158 | 143 | 91 | 35 | 30 | 28 | 28 | φ55 | φ12 |
| 20A | HBS-X20-8-RH/LH | R¾ | Rc¾ | Rc½ | φ12 | 172 | 158 | 97 | 37 | 32 | 31 | 31 | φ62 | φ16 |
| 25A | HBS-X25-10-RH/LH | R1 | Rc¾ | Rc½ | φ16 | 177 | 162 | 102 | 45 | 32 | 33 | 33 | φ74 | φ20 |
| 32A | HBS-X32-15-RH/LH | R1¼ | Rc1¼ | Rc½ | φ20 | 220 | 203 | 129 | 53 | 42 | 35 | 35 | φ90 | φ30 |
| 40A | HBS-X40-20-RH/LH | R1½ | Rc1½ | Rc¾ | φ25 | 235 | 218 | 132 | 55 | 42 | 38 | 38 | φ95 | φ35 |
| 50A | HBS-X50-25-RH/LH | R2 | Rc1½ | Rc1 | φ32 | 311 | 290 | 183 | 70 | 61 | 44 | 44 | φ122 | φ48 |
| 65A | HBS-X65-32-RH/LH | R2½ | Rc2 | Rc1¼ | φ40 | 370 | 345 | 207 | 82 | 68 | 52 | 52 | φ156 | φ60 |
| 80A | HBS-X80-50-RH/LH | R3 | Rc2½ | Rc2 | φ57 | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ75 |
| 90A | HBS-X90-50-RH/LH | R3½ | Rc2½ | Rc2 | φ57 | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ78 |
| 此表螺纹标准为BSPT螺纹标准数据，如需NPT、G、BSW、UNC/UNF等其他螺纹标准请咨询！ | ||||||||||||||

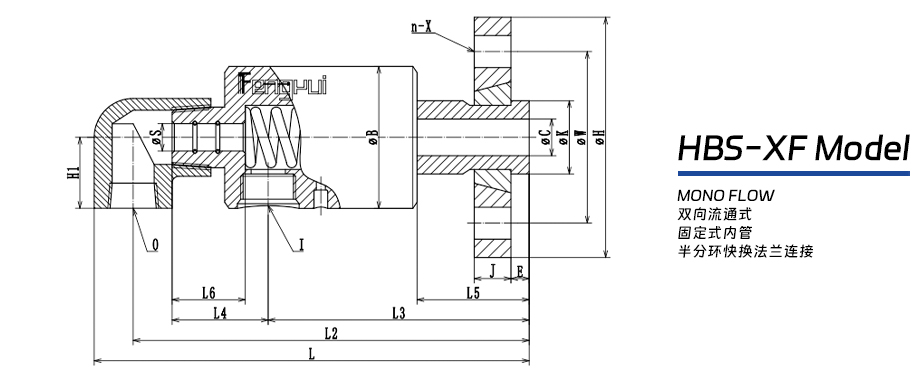

| HBS-XF型旋转接头 双向流通内管旋转式 半分环快换法兰连接 | |||||||||||||||||||
| DN | Model | K | I | O | S（h9/E8） | L | L2 | L3 | L4 | L5 | L6 | H1 | B | C | W | H | J | E | n-X |
| 15A | HBS-XF15-6-RH/LH | φ25 | Rc½ | Rc½ | φ10 | 158 | 143 | 91 | 35 | 30 | 28 | 28 | φ55 | φ12 | 65 | 95 | 14 | 8 | 4-φ14 |
| 20A | HBS-XF20-8-RH/LH | φ30 | Rc¾ | Rc½ | φ12 | 172 | 158 | 97 | 37 | 32 | 31 | 31 | φ62 | φ16 | 75 | 105 | 16 | 8 | 4-φ14 |
| 25A | HBS-XF25-10-RH/LH | φ35 | Rc¾ | Rc½ | φ16 | 177 | 162 | 102 | 45 | 32 | 33 | 33 | φ74 | φ20 | 85 | 115 | 16 | 10 | 4-φ14 |
| 32A | HBS-XF32-15-RH/LH | φ45 | Rc1¼ | Rc½ | φ20 | 220 | 203 | 129 | 53 | 42 | 35 | 35 | φ90 | φ30 | 100 | 140 | 18 | 12 | 4-φ18 |
| 40A | HBS-XF40-20-RH/LH | φ50 | Rc1½ | Rc¾ | φ25 | 235 | 218 | 132 | 55 | 42 | 38 | 38 | φ95 | φ35 | 110 | 150 | 18 | 12 | 4-φ18 |
| 50A | HBS-XF50-25-RH/LH | φ60 | Rc1½ | Rc1 | φ32 | 311 | 290 | 183 | 70 | 61 | 44 | 44 | φ122 | φ48 | 125 | 165 | 20 | 15 | 4-φ18 |
| 65A | HBS-XF65-32-RH/LH | φ75 | Rc2 | Rc1¼ | φ40 | 370 | 345 | 207 | 82 | 68 | 52 | 52 | φ156 | φ60 | 145 | 185 | 20 | 18 | 4-φ18 |
| 80A | HBS-XF80-50-RH/LH | φ90 | Rc2½ | Rc2 | φ57 | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ75 | 160 | 200 | 20 | 18 | 8-φ18 |
| 90A | HBS-XF90-50-RH/LH | φ100 | Rc2½ | Rc2 | φ57 | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ78 | 150 | 175 | 15 | 20 | 8-φ18 |
| 此表为半分环式快换法兰数据，如需GB/T9119、JB/T81-97、HG/T20592、HG/T20615、ANSI/ASME等法兰标准请咨询 | |||||||||||||||||||
上表为HB型耐腐蚀旋转接头典型参数。最终规格取决于您的工况——介质、压力、温度与转速。请联系工程师确认适合您设备的准确配置。
海水冷却系统
化工设备辊筒
海上设备
海水淡化设备
食品、药品加工
饮料酒水灌装
提交工况参数（介质、压力、温度、转速、接口尺寸）即可获取选型与报价，常规型号2-7天交货，定制产品20-35天，支持螺纹、通路、材质定制。
