冷却水旋转接头
H型旋转接头是在冷却水循环工况中应用最广泛的旋转接头系列产品之一，也常用于压缩空气和真空工况中。
技术参数
| 通道路数 | 1~2 |
|---|---|
| 介质 | 冷却水、真空、压缩空气等 |
| 最大工作压力 | 1.1 MPa（11 bar） |
| 最大转速 | 1000 RPM |
| 温度范围 | 0 ℃～+100 ℃ |
| 接口尺寸 | 1/4″～4″ 螺纹/DN10~DN100法兰 |
| 壳体材质 | 铜合金/不锈钢 |
| 密封件 | 石墨/碳化硅/钨合金 |

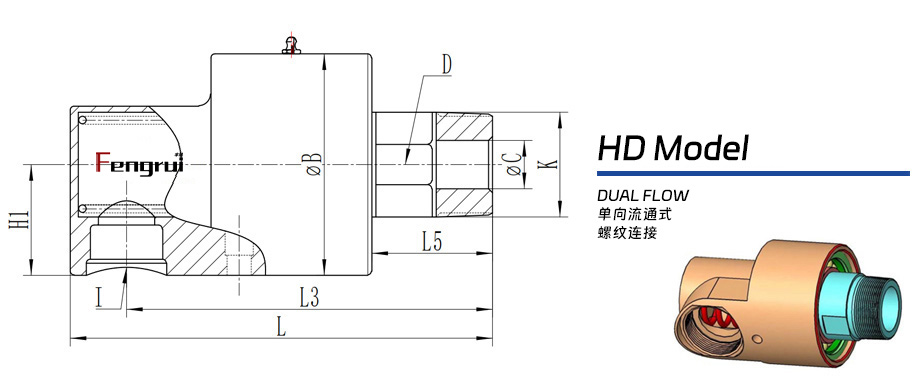

| HD型旋转接头 单向流通式 螺纹连接 | ||||||||||
| DN | Model | K | I | L | L3 | L5 | H1 | B | C | D |
| 06A | HD-06A | R⅛-RH/LH | Rc⅜ | 100 | 86 | 25 | 25 | φ55 | φ5 | 11 |
| 08A | HD-08A | R¼-RH/LH | Rc⅜ | 100 | 86 | 25 | 25 | φ55 | φ6 | 11 |
| 10A | HD-10A | R⅜-RH/LH | Rc⅜ | 105 | 91 | 30 | 25 | φ55 | φ9 | 21 |
| 15A | HD-15A | R½-RH/LH | Rc½ | 105 | 91 | 30 | 25 | φ55 | φ12 | 21 |
| 20A | HD-20A | R¾-RH/LH | Rc¾ | 116 | 96 | 32 | 27 | φ62 | φ16 | 24 |
| 25A | HD-25A | R1-RH/LH | Rc1 | 126 | 105 | 32 | 32 | φ74 | φ20 | 30 |
| 32A | HD-32A | R1¼-RH/LH | Rc1¼ | 156 | 129 | 42 | 38 | φ90 | φ30 | 38 |
| 40A | HD-40A | R1½-RH/LH | Rc1½ | 162 | 132 | 42 | 41 | φ95 | φ35 | 44 |
| 50A | HD-50A | R2-RH/LH | Rc2 | 221 | 183 | 61 | 51 | φ122 | φ48 | 55 |
| 65A | HD-65A | R2½-RH/LH | Rc2½ | 251 | 206 | 68 | 68 | φ156 | φ62 | 75 |
| 80A | HD-80A | R3-RH/LH | Rc3 | 281 | 229 | 80 | 81 | φ158 | φ75 | / |
| 90A | HD-90A | R3½-RH/LH | Rc3 | 281 | 229 | 80 | 81 | φ158 | φ78 | / |
| 100A | HD-100A | R4-RH/LH | Rc4 | 405 | 335 | 90 | 110 | φ220 | φ98 | / |

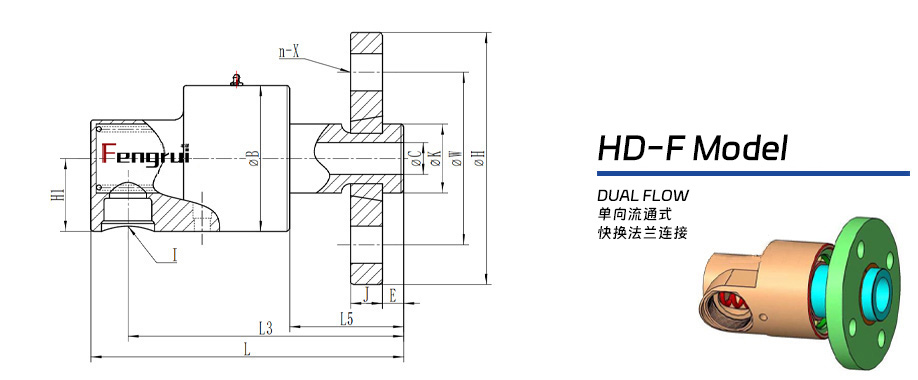

| HD-F型旋转接头 单向流通式 - 半分环快换法兰连接 | ||||||||||||||
| DN | Model | k | I | L | L3 | L5 | H1 | B | C | W | H | J | E | n-X |
| 15A | HD-F15A | φ26 | Rc½ | 171 | 104 | 43 | 25 | φ55 | φ12 | 65 | 95 | 14 | 8 | 4-φ14 |
| 20A | HD-F20A | φ32 | Rc¾ | 188 | 113 | 48 | 28 | φ62 | φ16 | 75 | 105 | 16 | 8 | 4-φ14 |
| 25A | HD-F25A | φ36 | Rc¾ | 194 | 119 | 49 | 35 | φ74 | φ20 | 85 | 115 | 16 | 10 | 4-φ14 |
| 32A | HD-F32A | φ46 | Rc1¼ | 234 | 143 | 56 | 38 | φ90 | φ30 | 100 | 140 | 18 | 12 | 4-φ18 |
| 40A | HD-F40A | φ52 | Rc1½ | 252 | 149 | 59 | 41 | φ95 | φ35 | 110 | 150 | 18 | 12 | 4-φ18 |
| 50A | HD-F50A | φ60 | Rc1½ | 317 | 189 | 67 | 51 | φ122 | φ48 | 125 | 165 | 20 | 15 | 4-φ18 |
| 65A | HD-F65A | φ75 | Rc2 | 378 | 215 | 76 | 68 | φ156 | φ60 | 145 | 185 | 20 | 18 | 4-φ18 |
| 80A | HD-F80A | φ90 | Rc2½ | 422 | 239 | 90 | 81 | φ158 | φ75 | 160 | 200 | 20 | 18 | 8-φ18 |
| 90A | HD-F90A | φ100 | Rc2½ | 422 | 239 | 90 | 81 | φ158 | φ78 | 150 | 175 | 15 | 20 | 6-φ14 |

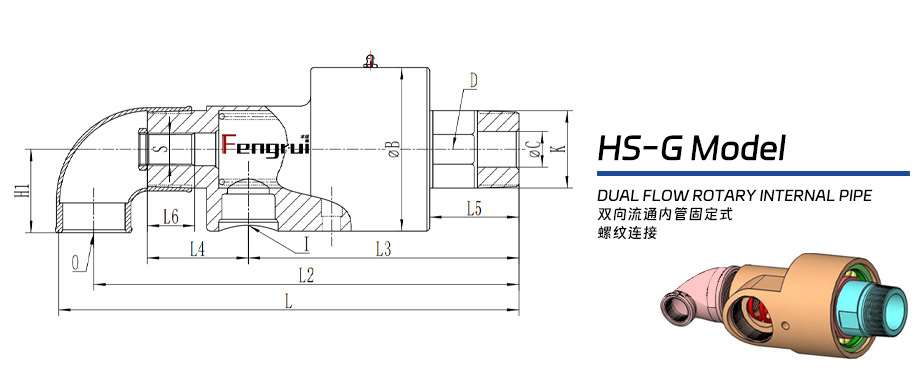

| HS-G型旋转接头 双向流通内管固定式 螺纹连接 | |||||||||||||||
| DN | Model | k | I | O | S | L | L2 | L3 | L4 | L5 | L6 | H1 | B | C | D |
| 15A | HS-G15-6-RH/LH | R½ | Rc½ | Rc½ | G⅛-RH/LH | 158 | 143 | 91 | 35 | 30 | 28 | 28 | φ55 | φ12 | 21 |
| 20A | HS-G20-8-RH/LH | R¾ | Rc¾ | Rc½ | G¼-RH/LH | 172 | 158 | 97 | 37 | 32 | 31 | 31 | φ62 | φ16 | 24 |
| 25A | HS-G25-10-RH/LH | R1 | Rc¾ | Rc½ | G⅜-RH/LH | 177 | 162 | 102 | 45 | 32 | 33 | 33 | φ74 | φ20 | 30 |
| 32A | HS-G32-15-RH/LH | R1¼ | Rc1¼ | Rc½ | G½-RH/LH | 220 | 203 | 129 | 53 | 42 | 35 | 35 | φ90 | φ30 | 38 |
| 40A | HS-G40-20-RH/LH | R1½ | Rc1½ | Rc¾ | G¾-RH/LH | 235 | 218 | 132 | 55 | 42 | 38 | 38 | φ95 | φ35 | 44 |
| 50A | HS-G50-25-RH/LH | R2 | Rc1½ | Rc1 | G1-RH/LH | 311 | 290 | 183 | 70 | 61 | 44 | 44 | φ122 | φ48 | 55 |
| 65A | HS-G65-32-RH/LH | R2½ | Rc2 | Rc1¼ | G1¼-RH/LH | 370 | 345 | 207 | 82 | 68 | 52 | 52 | φ156 | φ60 | 75 |
| 80A | HS-G80-50-RH/LH | R3 | Rc2½ | Rc2 | G2-RH/LH | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ75 | / |
| 90A | HS-G90-50-RH/LH | R3½ | Rc2½ | Rc2 | G2-RH/LH | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ78 | / |
| 本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！ | |||||||||||||||

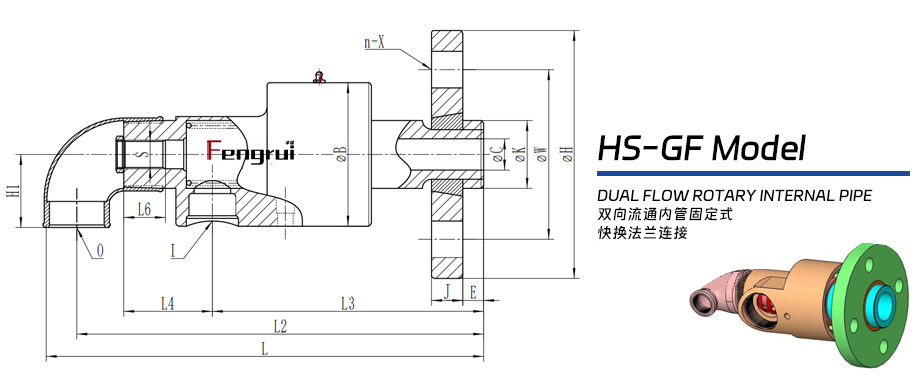

| HS-GF型旋转接头 双向流通内管固定式 半分环快换法兰连接 | |||||||||||||||||||
| DN | Model | K | I | O | S | L | L2 | L3 | L4 | L5 | L6 | H1 | B | C | W | H | J | E | n-X |
| 15A | HS-GF15-6-RH/LH | φ25 | Rc½ | Rc½ | G⅛-RH/LH | 158 | 143 | 91 | 35 | 30 | 28 | 28 | φ55 | φ12 | 65 | 95 | 14 | 8 | 4-φ14 |
| 20A | HS-GF20-8-RH/LH | φ30 | Rc¾ | Rc½ | G¼-RH/LH | 172 | 158 | 97 | 37 | 32 | 31 | 31 | φ62 | φ16 | 75 | 105 | 16 | 8 | 4-φ14 |
| 25A | HS-GF25-10-RH/LH | φ35 | Rc¾ | Rc½ | G⅜-RH/LH | 177 | 162 | 102 | 45 | 32 | 33 | 33 | φ74 | φ20 | 85 | 115 | 16 | 10 | 4-φ14 |
| 32A | HS-GF32-15-RH/LH | φ45 | Rc1¼ | Rc½ | G½-RH/LH | 220 | 203 | 129 | 53 | 42 | 35 | 35 | φ90 | φ30 | 100 | 140 | 18 | 12 | 4-φ18 |
| 40A | HS-GF40-20-RH/LH | φ50 | Rc1½ | Rc¾ | G¾-RH/LH | 235 | 218 | 132 | 55 | 42 | 38 | 38 | φ95 | φ35 | 110 | 150 | 18 | 12 | 4-φ18 |
| 50A | HS-GF50-25-RH/LH | φ60 | Rc1½ | Rc1 | G1-RH/LH | 311 | 290 | 183 | 70 | 61 | 44 | 44 | φ122 | φ48 | 125 | 165 | 20 | 15 | 4-φ18 |
| 65A | HS-GF65-32-RH/LH | φ75 | Rc2 | Rc1¼ | G1¼-RH/LH | 370 | 345 | 207 | 82 | 68 | 52 | 52 | φ156 | φ60 | 145 | 185 | 20 | 18 | 4-φ18 |
| 80A | HS-GF80-50-RH/LH | φ90 | Rc2½ | Rc2 | G2-RH/LH | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ75 | 160 | 200 | 20 | 18 | 8-φ18 |
| 90A | HS-GF90-50-RH/LH | φ100 | Rc2½ | Rc2 | G2-RH/LH | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ78 | 150 | 175 | 15 | 20 | 6-φ14 |

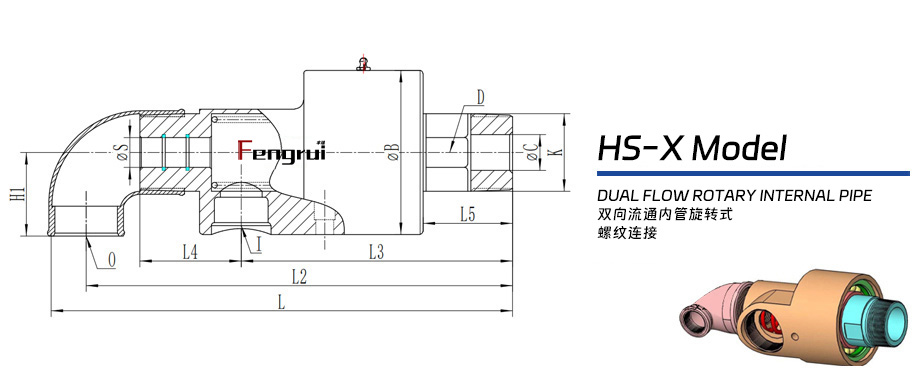

| HS-X型旋转接头 双向流通内管旋转式 螺纹连接 | |||||||||||||||
| DN | Model | k | I | O | S（h9/E8） | L | L2 | L3 | L4 | L5 | L6 | H1 | B | C | D |
| 15A | HS-X15-6-RH/LH | R½ | Rc½ | Rc½ | φ10 | 158 | 143 | 91 | 35 | 30 | 28 | 28 | φ55 | φ12 | 21 |
| 20A | HS-X20-8-RH/LH | R¾ | Rc¾ | Rc½ | φ12 | 172 | 158 | 97 | 37 | 32 | 31 | 31 | φ62 | φ16 | 24 |
| 25A | HS-X25-10-RH/LH | R1 | Rc¾ | Rc½ | φ16 | 177 | 162 | 102 | 45 | 32 | 33 | 33 | φ74 | φ20 | 30 |
| 32A | HS-X32-15-RH/LH | R1¼ | Rc1¼ | Rc½ | φ20 | 220 | 203 | 129 | 53 | 42 | 35 | 35 | φ90 | φ30 | 38 |
| 40A | HS-X40-20-RH/LH | R1½ | Rc1½ | Rc¾ | φ25 | 235 | 218 | 132 | 55 | 42 | 38 | 38 | φ95 | φ35 | 44 |
| 50A | HS-X50-25-RH/LH | R2 | Rc1½ | Rc1 | φ32 | 311 | 290 | 183 | 70 | 61 | 44 | 44 | φ122 | φ48 | 55 |
| 65A | HS-X65-32-RH/LH | R2½ | Rc2 | Rc1¼ | φ40 | 370 | 345 | 207 | 82 | 68 | 52 | 52 | φ156 | φ60 | 75 |
| 80A | HS-X80-50-RH/LH | R3 | Rc2½ | Rc2 | φ57 | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ75 | / |
| 90A | HS-X90-50-RH/LH | R3½ | Rc2½ | Rc2 | φ57 | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ78 | / |
| 本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！ | |||||||||||||||

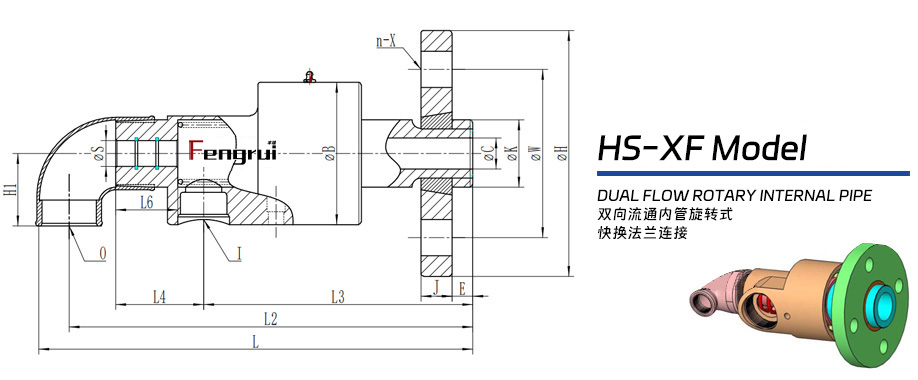

| HS-XF型旋转接头 双向流通内管旋转式 半分环快换法兰连接 | |||||||||||||||||||
| DN | Model | K | I | O | S（h9/E8） | L | L2 | L3 | L4 | L5 | L6 | H1 | B | C | W | H | J | E | n-X |
| 15A | HS-XF15-6-RH/LH | φ25 | Rc½ | Rc½ | φ10 | 158 | 143 | 91 | 35 | 30 | 28 | 28 | φ55 | φ12 | 65 | 95 | 14 | 8 | 4-φ14 |
| 20A | HS-XF20-8-RH/LH | φ30 | Rc¾ | Rc½ | φ12 | 172 | 158 | 97 | 37 | 32 | 31 | 31 | φ62 | φ16 | 75 | 105 | 16 | 8 | 4-φ14 |
| 25A | HS-XF25-10-RH/LH | φ35 | Rc¾ | Rc½ | φ16 | 177 | 162 | 102 | 45 | 32 | 33 | 33 | φ74 | φ20 | 85 | 115 | 16 | 10 | 4-φ14 |
| 32A | HS-XF32-15-RH/LH | φ45 | Rc1¼ | Rc½ | φ20 | 220 | 203 | 129 | 53 | 42 | 35 | 35 | φ90 | φ30 | 100 | 140 | 18 | 12 | 4-φ18 |
| 40A | HS-XF40-20-RH/LH | φ50 | Rc1½ | Rc¾ | φ25 | 235 | 218 | 132 | 55 | 42 | 38 | 38 | φ95 | φ35 | 110 | 150 | 18 | 12 | 4-φ18 |
| 50A | HS-XF50-25-RH/LH | φ60 | Rc1½ | Rc1 | φ32 | 311 | 290 | 183 | 70 | 61 | 44 | 44 | φ122 | φ48 | 125 | 165 | 20 | 15 | 4-φ18 |
| 65A | HS-XF65-32-RH/LH | φ75 | Rc2 | Rc1¼ | φ40 | 370 | 345 | 207 | 82 | 68 | 52 | 52 | φ156 | φ60 | 145 | 185 | 20 | 18 | 4-φ18 |
| 80A | HS-XF80-50-RH/LH | φ90 | Rc2½ | Rc2 | φ57 | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ75 | 160 | 200 | 20 | 18 | 8-φ18 |
| 90A | HS-XF90-50-RH/LH | φ100 | Rc2½ | Rc2 | φ57 | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ78 | 150 | 175 | 15 | 20 | 8-φ18 |
上图为H型旋转接头典型参数，仅供参考。最终规格取决于您的工况——介质、压力、温度与转速。请联系工程师确认适合您设备的准确配置。
