D型通水旋转接头

通用型通水旋转接头，用于旋转机械的冷却水与工艺水传输。

D型通水旋转接头

需要报价？ 发送您的工况参数，1小时内回复。

获取报价

冷却水旋转接头

通用型通水旋转接头，用于旋转机械的冷却水与工艺水传输。

技术参数

通道路数	1~2
介质	水
最大工作压力	1.6 MPa（16 bar）
最大转速	800 RPM
温度范围	0 ℃～+120 ℃
接口尺寸	1/4″～4″ 螺纹/DN15~DN100法兰
壳体材质	铸铁
密封件	石墨/碳化硅

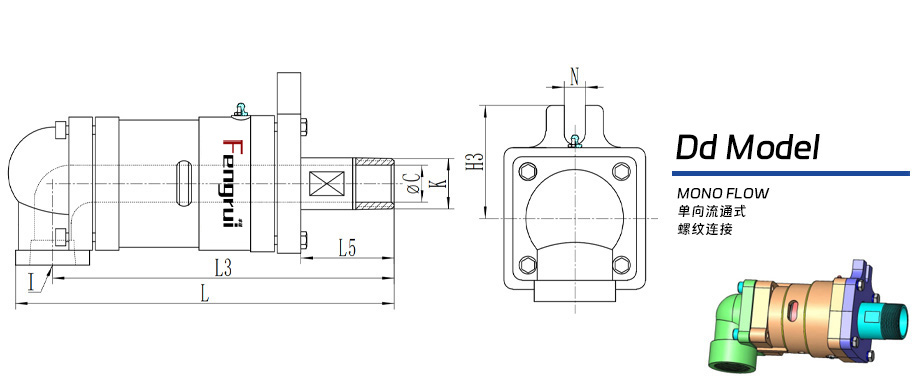

Dd型旋转接头 - 单向流通式 - 螺纹连接
DN	Model	K	I	L	L3	L5	H3	N	C
10	Dd10	R⅜	Rc⅜	164	149	36	55	14	10
15	Dd15	R½	Rc½	175	158	42	55	14	14
20	Dd20	R¾	Rc¾	197	177	45	65	18	18
25	Dd25	R1	Rc1	256	231	63	70	14	25
32	Dd32	R1¼	Rc1¼	264	234	58	82	18	32
40	Dd40	R1½	Rc1½	288	256	60	92	20	38
50	Dd50	R2	Rc2	308	270	56	95	18	50
65	Dd65	R2½	Rc2½	359	314	72	120	20	65
80	Dd80	R3	Rc3	404	348	94	130	24	75
100	Dd100	R4	Rc4	532	464	109	160	28	100

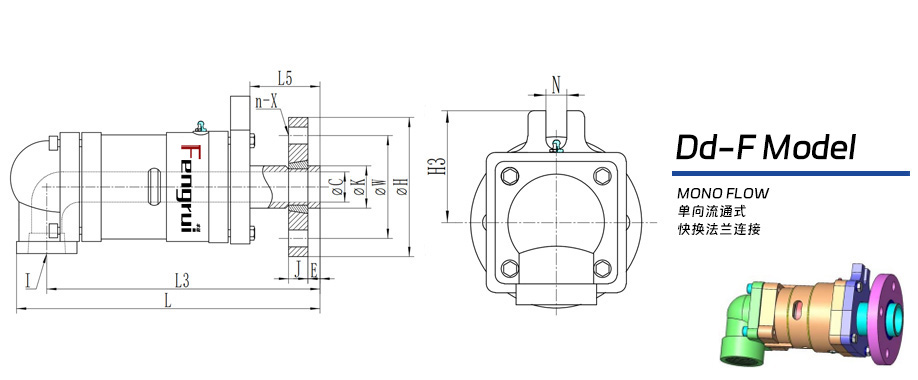

Dd-F型旋转接头 - 单向流通式 - 快换法兰连接
DN	Model	K	I	L	L3	L5	H	H3	N	C	W	J	E	n-X
15	Dd-F15	R½	Rc½	185	170	57	95	55	14	10	65	14	8	4-14
20	Dd-F20	R¾	Rc¾	201	181	49	105	65	18	18	75	16	8	4-14
25	Dd-F25	R1	Rc1	257	232	64	115	70	14	25	85	16	10	4-14
32	Dd-F32	R1¼	Rc1¼	266	236	60	140	82	18	32	100	18	12	4-18
40	Dd-F40	R1½	Rc1½	299	267	71	150	92	20	38	110	18	12	4-18
50	Dd-F50	R2	Rc2	320	282	68	165	95	18	50	125	20	15	4-18
65	Dd-F65	R2½	Rc2½	359	314	72	185	120	20	65	145	20	18	4-18
80	Dd-F80	R3	Rc3	385	329	75	200	130	24	75	160	20	20	8-18
100	Dd-F100	R4	Rc4	532	464	109	220	160	28	100	180	22	22	8-18
本公司对D型旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知!

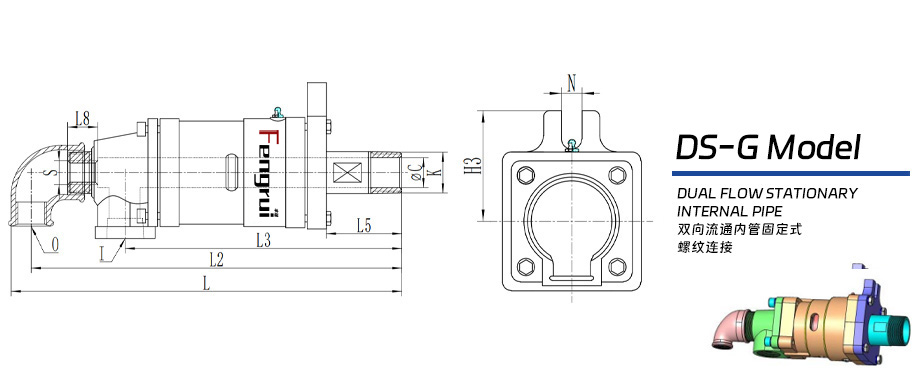

DS-G型旋转接头 - 双向流通内管固定式 - 螺纹连接
DN	Model	K	I	O	S	L	L2	L3	L5	L8	H3	N	C
15	DS-G15-6	R½	Rc½	Rc½	G⅛	217	204	156	42	15	55	14	14
20	DS-G20-8	R¾	Rc¾	Rc½	G¼	244	229	175	45	15	65	18	18
25	DS-G25-10	R1	Rc1	Rc½	G⅜	303	288	223	63	28	70	14	25
32	DS-G32-15	R1¼	Rc1¼	Rc½	G½	311	294	224	58	25	82	18	32
40	DS-G40-20	R1½	Rc1½	Rc¾	G¾	353	335	253	60	30	92	20	38
50	DS-G50-25	R2	Rc2	Rc1	G1	358	338	254	56	35	95	18	50
65	DS-G65-32	R2½	Rc2½	Rc1¼	G1¼	422	394	295	72	45	120	20	65
80	DS-G80-50	R3	RC3	R2	G2	501	465	338	94	38	130	24	75
100	DS-G100-65	R4	RC4	R2½	G2½	665	619	457	109	40	160	28	100
本公司对D型旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知!

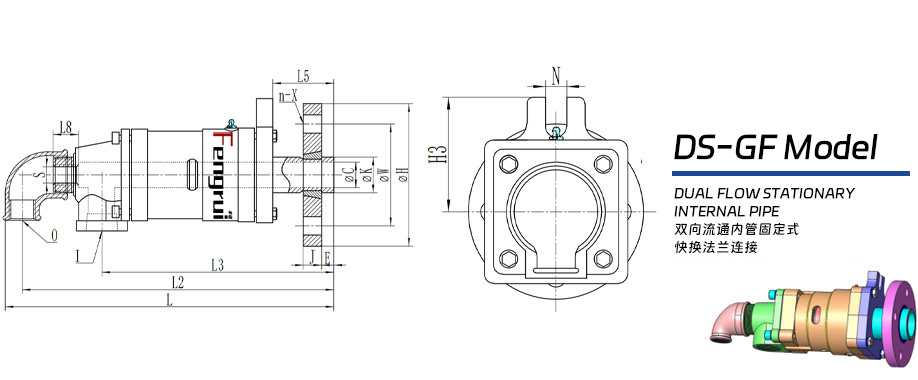

DS-GF型旋转接头 - 双向流通内管固定式 - 快换法兰连接
DN	Model	K	I	O	S	L	L2	L3	L5	L8	H	H3	N	C	W	J	E	n-X
15	DS-GF15-6	R½	Rc½	Rc½	G⅛	217	204	156	42	15	95	55	14	14	65	14	8	4-14
20	DS-GF20-8	R¾	Rc¾	Rc½	G¼	244	229	175	45	15	105	65	18	18	75	16	8	4-14
25	DS-GF25-10	R1	Rc1	Rc½	G⅜	303	288	223	63	28	115	70	14	25	95	16	10	4-14
32	DS-GF32-15	R1¼	Rc1¼	Rc½	G½	311	294	224	58	25	140	82	18	32	100	18	12	4-18
40	DS-GF40-20	R1½	Rc1½	Rc¾	G¾	353	335	253	60	30	150	92	20	38	110	18	12	4-18
50	DS-GF50-25	R2	Rc2	Rc1	G1	358	338	254	56	35	165	95	18	50	125	20	15	4-18
65	DS-GF65-32	R2½	Rc2½	Rc1¼	G1¼	422	394	295	72	45	185	120	20	65	145	20	18	4-18
80	DS-GF80-50	R3	RC3	R2	G2	501	465	338	94	38	200	130	24	75	160	20	20	8-18
100	DS-GF100-65	R4	RC4	R2½	G2½	665	619	457	109	40	220	160	28	100	180	22	22	8-18
本公司对D型旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知!

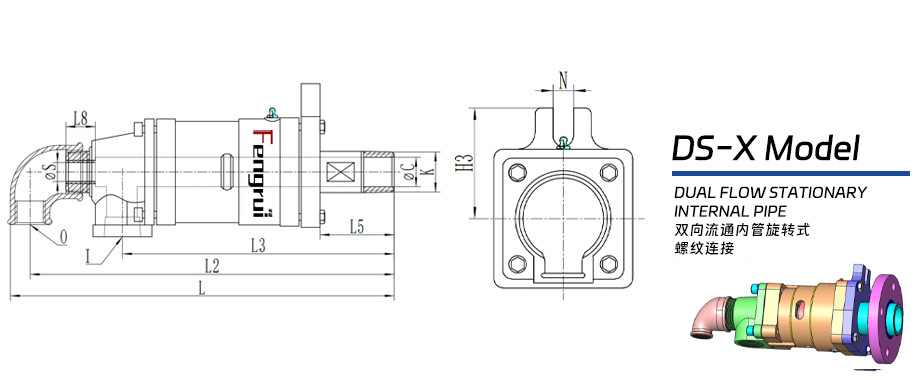

DS-X型旋转接头 - 双向流通内管旋转式 - 螺纹连接
DN	Model	K	I	O	S	L	L2	L3	L5	L8	H3	N	C
15	DS-X15-6	R½	Rc½	Rc½	10	217	204	156	42	15	55	14	14
20	DS-X20-8	R¾	Rc¾	Rc½	12	244	229	175	45	15	65	18	18
25	DS-X25-10	R1	Rc1	Rc½	16	303	288	223	63	28	70	14	25
32	DS-X32-15	R1¼	Rc1¼	Rc½	19	311	294	224	58	25	82	18	32
40	DS-X40-20	R1½	Rc1½	Rc¾	25	353	335	253	60	30	92	20	38
50	DS-X50-25	R2	Rc2	Rc1	31	358	338	254	56	35	95	18	50
65	DS-X65-32	R2½	Rc2½	Rc1¼	40	422	394	295	72	45	120	20	65
80	DS-X80-50	R3	RC3	R2	46	501	465	338	94	38	130	24	75
100	DS-X100-65	R4	RC4	R2½	73	665	619	457	109	40	160	28	100
本公司对D型旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知!

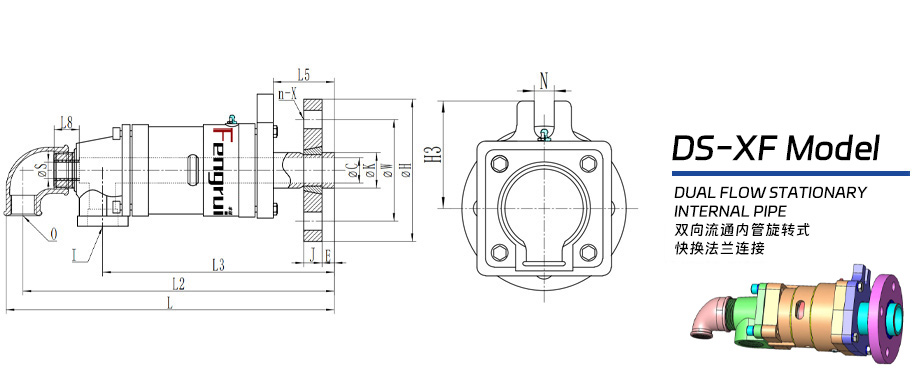

DS-XF型旋转接头 - 双向流通内管旋转式 - 快换法兰连接
DN	Model	K	I	O	S	L	L2	L3	L5	L8	H	H3	N	C	W	J	E	n-X
15	DS-XF15-6	R½	Rc½	Rc½	10	217	204	156	42	15	95	55	14	14	65	14	8	4-14
20	DS-XF20-8	R¾	Rc¾	Rc½	12	244	229	175	45	15	105	65	18	18	75	16	8	4-14
25	DS-XF25-10	R1	Rc1	Rc½	16	303	288	223	63	28	115	70	14	25	95	16	10	4-14
32	DS-XF32-15	R1¼	Rc1¼	Rc½	19	311	294	224	58	25	140	82	18	32	100	18	12	4-18
40	DS-XF40-20	R1½	Rc1½	Rc¾	25	353	335	253	60	30	150	92	20	38	110	18	12	4-18
50	DS-XF50-25	R2	Rc2	Rc1	31	358	338	254	56	35	165	95	18	50	125	20	15	4-18
65	DS-XF65-32	R2½	Rc2½	Rc1¼	40	422	394	295	72	45	185	120	20	65	145	20	18	4-18
80	DS-XF80-50	R3	RC3	R2	46	501	465	338	94	38	200	130	24	75	160	20	20	8-18
100	DS-XF100-65	R4	RC4	R2½	73	665	619	457	109	40	220	160	28	100	180	22	22	8-18
本公司对D型旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知!

上表为D型通水旋转接头典型参数。最终规格取决于您的工况——介质、压力、温度与转速。请联系工程师确认适合您设备的准确配置。

橡胶磨机辊筒冷却
食品加工设备
通用旋转供水

提交工况参数（介质、压力、温度、转速、接口尺寸）即可获取选型与报价，常规型号2-7天交货，定制产品20-35天，支持螺纹、通路、材质定制。
