回转接头

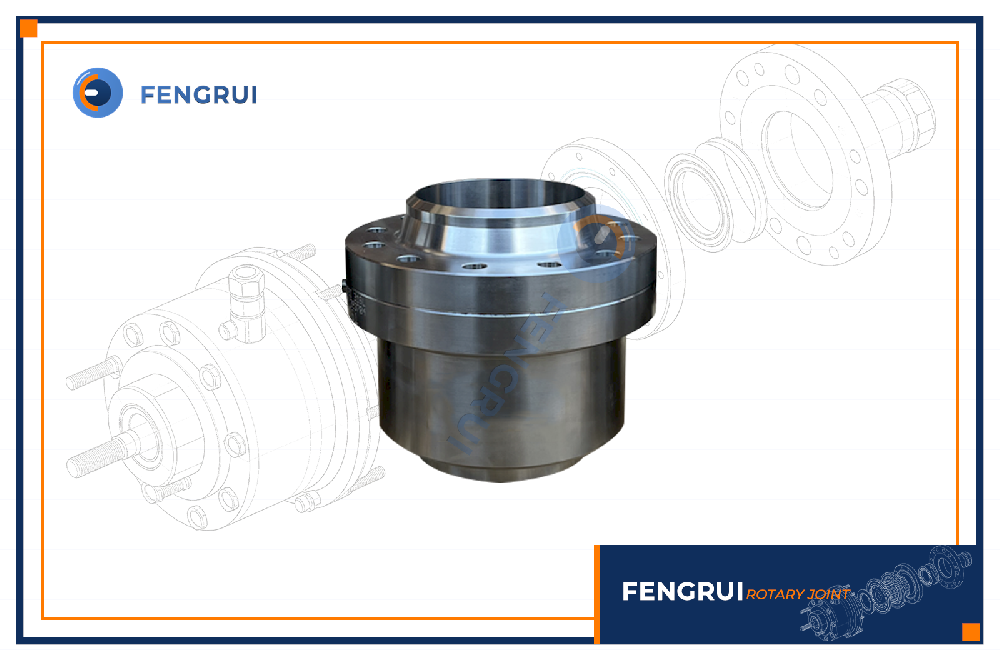

鹤管旋转接头是装卸臂核心万向部件，多滚道密封，适配危化介质，用于槽车、码头流体装卸，可多角度旋转补偿位移。
技术参数
| 通道路数 | 1 |
|---|---|
| 介质 | 成品油、醇类、苯类、酸碱介质、LNG、液氨、液氮、液氧、水、油品、化工溶剂 |
| 最大工作压力 | 4.0MPa（40 bar） |
| 最大转速 | 30RPM |
| 温度范围 | -196 ℃～+120 ℃ |
| 接口尺寸 | DN25~DN250法兰 |
| 壳体材质 | 20#、45#、304、316L等 |
| 密封件 | NBR/FKM/FFKM/EPDM/PTFE |

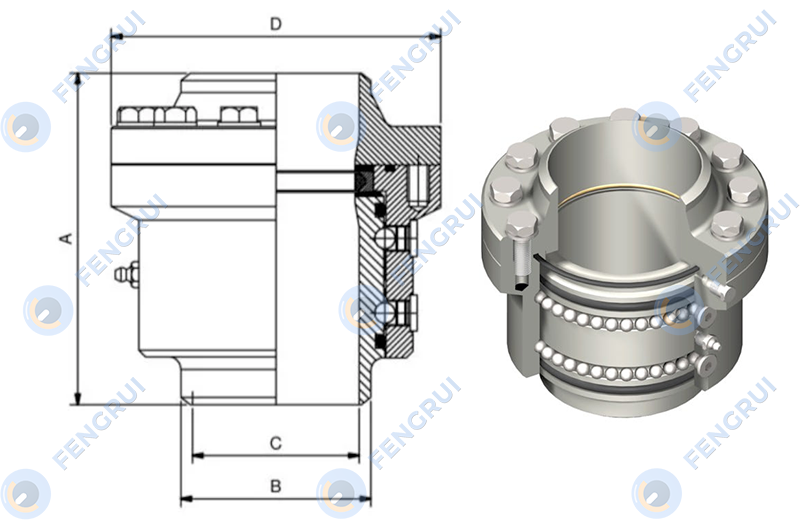

| 鹤管旋转接头规格参数表（Model 2833 Swivel Joint） | |||||
| Size | A | B | C | D | kg |
| DN40(1.5") | 126 | 48.3 | 41 | 106 | 4.3 |
| DN50(2") | 129 | 60.3 | 52 | 118 | 5.1 |
| DN80(3") | 155.5 | 88.9 | 78 | 154 | 8.8 |
| DN100(4") | 168 | 114.3 | 102 | 190 | 14.2 |
| DN150(6") | 215 | 168.3 | 152 | 240 | 27.7 |
| DN200(8") | 235 | 219.1 | 202.5 | 320 | 52.3 |
| DN250(10") | 252 | 273 | 254.5 | 390 | 67.6 |
| DN300(12") | 250 | 324 | 303 | 450 | 94.3 |
上表为鹤管旋转接头典型参数,仅供参考。最终规格取决于您的工况——介质、压力、温度与转速。请联系工程师确认适合您设备的准确配置。
核心特点：鹤管旋转接头也叫万向节，属于鹤管重要配件，由转动件及密封件等组成，主要用于连接液体装卸臂的不同组件，实现相对旋转同时承受设备荷载，是流体装卸臂必不可少的关键部件，广泛应用于各类液体、液化气体介质的装卸转运场景。
1、石油储运行业
配套设备：汽车装车鹤管、火车装车鹤管、成品油上装 / 下装鹤管、油气回收鹤管、定量装车控制系统、油库栈台装卸臂
应用场景：油库、炼化厂铁路、公路栈桥槽车装卸汽油、柴油、煤油等成品油，可配合油气回收管路完成密闭装卸作业。
2、精细化工行业
配套设备：甲醇鹤管、苯类介质鹤管、腐蚀性化工介质陆用装卸臂、气相回收装卸臂
应用场景：化工园区装卸栈台，用于甲醇、苯、醇类、酯类等液态化工溶剂的装卸，适配各类强腐蚀介质工况。
3、液化气体行业
配套设备：液化气鹤管、液氨鹤管、液氯装卸臂、二甲醚装车鹤管
应用场景：槽车密闭充装装卸 LPG、液氨、液氯、二甲醚等压力液化气体，对设备密封性能要求严苛。
4、低温能源行业
配套设备：LNG 低温鹤管、液氧液氮液氩专用低温装卸臂
应用场景：LNG 加注站、工业气体企业，满足汽车、火车槽车‑196℃深冷介质装卸作业。
5、港口码头储运行业
配套设备：船用流体装卸臂（输油臂）
应用场景：沿海及内河码头，完成船舶与码头管线之间油品、化工品转运，补偿潮汐、船体位移产生的角度偏移。
6、化肥制造行业
配套设备：液氨专用装卸鹤管
应用场景：化肥厂液氨罐区，实现液氨槽车充装与卸车作业。
备注：鹤管旋转接头不可单独使用，需装配在各类流体装卸臂（鹤管）设备上。产品采用双滚道密封结构，可承受轴向、径向载荷，自带检漏孔，能够实现泄漏预警，支持现场拆解维护，可适配成品油、有机溶剂、酸碱腐蚀物料、液化石油气、深冷液化气体等多种介质，主要使用于油库、炼化厂区、化工园区、港口码头、化肥厂的铁路及汽车装卸栈桥。
提交工况参数（介质、压力、温度、转速、接口尺寸）即可获取选型与报价，常规型号2-7天交货，定制产品20-35天，支持法兰标准规格、通径规格、密封组件、材质定制。
