回转接头
360°往复摆动式旋转接头，用于移动与固定机械的液压软管与管路连接。
技术参数
| 通道路数 | 1 |
|---|---|
| 介质 | 液压油、水、气体、海水、石油、天然气、液化气等 |
| 最大工作压力 | 31.5 MPa（320 bar） |
| 最大转速 | 100 |
| 温度范围 | -20 ℃～+320 ℃ |
| 接口尺寸 | DN10~DN1000法兰 |
| 壳体材质 | 碳钢/不锈钢/铝合金/镍基合金/哈氏合金 |
| 密封件 | NBR / FKM / FFKM / FFPM / EPDM |

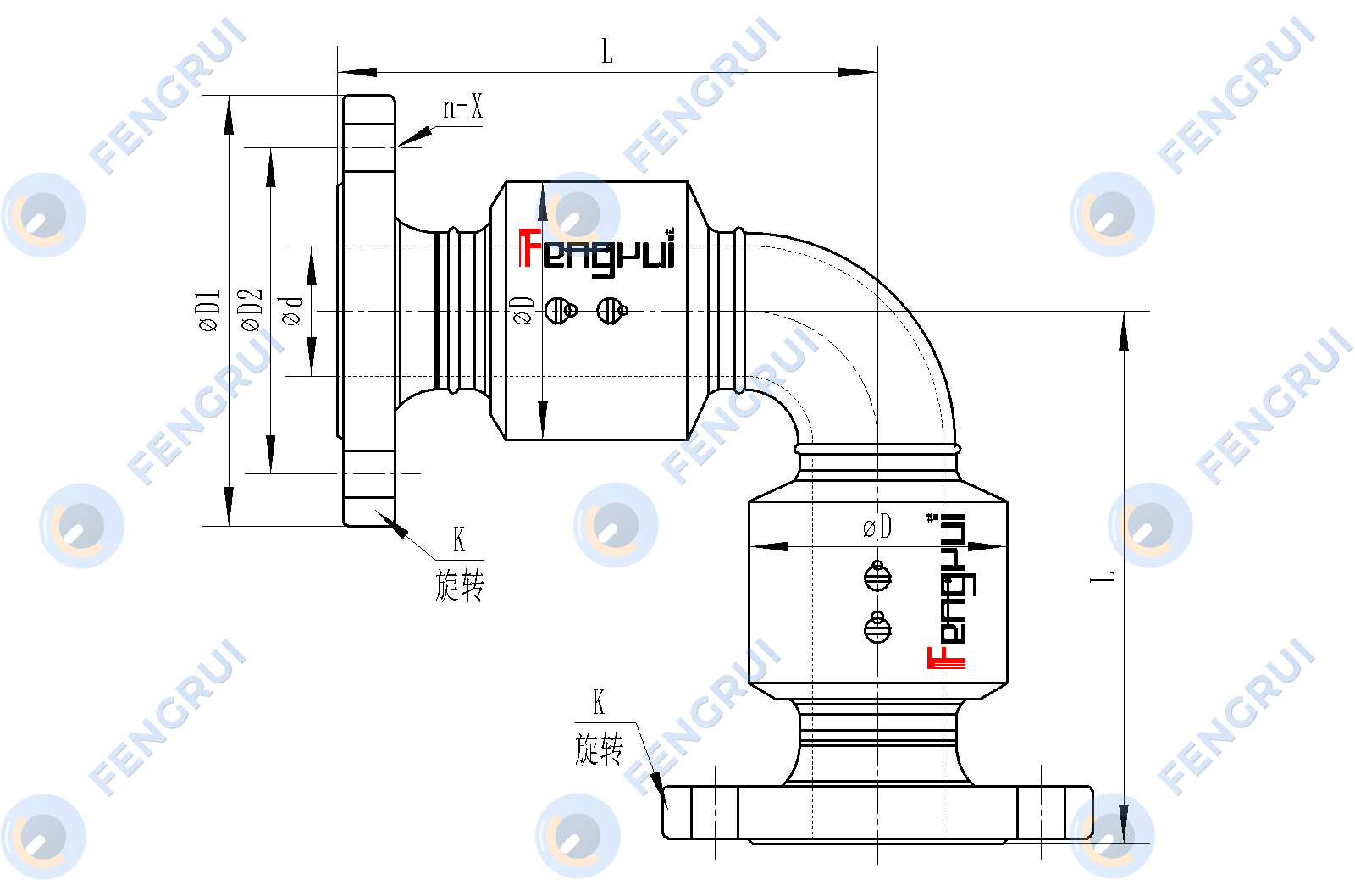

| WFD型回转接头 - 往复摆动式 - 法兰连接 | |||||||
| Model | d | D | L | K | Flange 16Kg | ||
| D1 | D2 | n-X | |||||
| WFD 20A | 20 | 64 | 181 | DN20PN16 | 105 | 75 | 4-Φ14 |
| WFD 25A | 25 | 68 | 168 | DN20PN16 | 115 | 85 | 4-Φ14 |
| WFD 32A | 32 | 78 | 184 | DN32PN16 | 140 | 100 | 4-Φ18 |
| WFD 40A | 40 | 88 | 193 | DN40PN16 | 150 | 110 | 4-Φ18 |
| WFD 50A | 50 | 99 | 206 | DN50PN16 | 165 | 125 | 4-Φ18 |
| WFD 65A | 65 | 118 | 229 | DN65PN16 | 185 | 145 | 8-Φ18 |
| WFD 80A | 80 | 134 | 246 | DN80PN16 | 200 | 160 | 8-Φ18 |
| WFD 100A | 100 | 158 | 274 | DN100PN16 | 220 | 180 | 8-Φ18 |
| WFD 125A | 125 | 186 | 312 | DN125PN16 | 250 | 210 | 8-Φ18 |
| WFD 150A | 150 | 208 | 337 | DN150PN16 | 285 | 240 | 8-Φ22 |
| WFD 200A | 200 | 268 | 410 | DN200PN16 | 340 | 295 | 12-Φ22 |
| WFD 250A | 250 | 338 | 504 | DN250PN16 | 405 | 335 | 12-Φ26 |
| WFD 300A | 300 | 395 | 563 | DN300PN16 | 460 | 410 | 12-Φ26 |
| WFD 350A | 350 | 455 | 623 | DN350PN16 | 520 | 470 | 16-Φ26 |
| 此表法兰标准为HG/T20592-2009带径对焊钢制管法兰数据，如需GB/T9119-2010、ANME/ANSI等其他法兰标准请咨询。 | |||||||

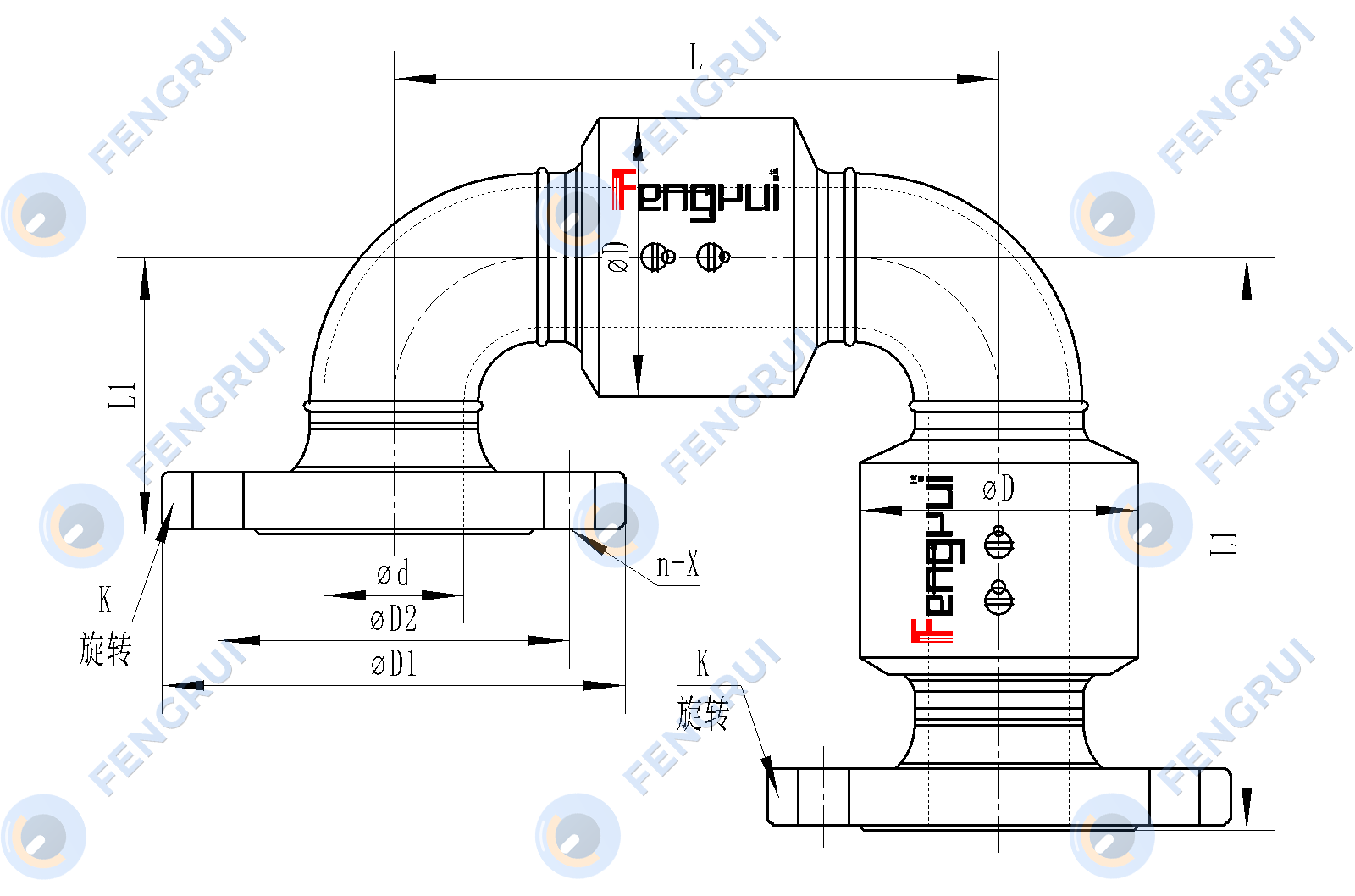

| WFE型回转接头 - 往复摆动式 - 法兰连接 | |||||||||
| Model | d | D | L | L1 | L2 | K | Flange 16Kg | ||
| D1 | D2 | n-X | |||||||
| WFE 20A | 20 | 64 | 179 | 181 | 78 | DN20PN16 | 105 | 75 | 4-Φ14 |
| WFE 25A | 25 | 68 | 153 | 168 | 65 | DN20PN16 | 115 | 85 | 4-Φ14 |
| WFE 32A | 32 | 78 | 174 | 184 | 74 | DN32PN16 | 140 | 100 | 4-Φ18 |
| WFE 40A | 40 | 88 | 186 | 193 | 83 | DN40PN16 | 150 | 110 | 4-Φ18 |
| WFE 50A | 50 | 99 | 212 | 206 | 96 | DN50PN16 | 165 | 125 | 4-Φ18 |
| WFE 65A | 65 | 118 | 248 | 229 | 109 | DN65PN16 | 185 | 145 | 8-Φ18 |
| WFE 80A | 80 | 134 | 272 | 246 | 126 | DN80PN16 | 200 | 160 | 8-Φ18 |
| WFE 100A | 100 | 158 | 324 | 274 | 154 | DN100PN16 | 220 | 180 | 8-Φ18 |
| WFE 125A | 125 | 186 | 384 | 312 | 182 | DN125PN16 | 250 | 210 | 8-Φ18 |
| WFE 150A | 150 | 208 | 434 | 337 | 207 | DN150PN16 | 285 | 240 | 8-Φ22 |
| WFE 200A | 200 | 268 | 551 | 410 | 265 | DN200PN16 | 340 | 295 | 12-Φ22 |
| WFE 250A | 250 | 338 | 688 | 504 | 324 | DN250PN16 | 405 | 335 | 12-Φ26 |
| WFE 300A | 300 | 395 | 790 | 563 | 383 | DN300PN16 | 460 | 410 | 12-Φ26 |
| WFE 350A | 350 | 455 | 897 | 623 | 438 | DN350PN16 | 520 | 470 | 16-Φ26 |
| 此表法兰标准为HG/T20592-2009带径对焊钢制管法兰数据，如需GB/T9119-2010、ANME/ANSI等其他法兰标准请咨询。 | |||||||||
挖掘机大臂软管布置
液压软管卷盘
随车吊臂架
旋转管路连接
盘管机
绞车
装卸臂软管布置
鹤管管道
船舶甲板设备
石油化工管道
饮料酒水装卸臂
回转摇臂
提交工况参数（介质、压力、温度、转速、接口尺寸）即可获取选型与报价，常规型号2-7天交货，定制产品20-35天，支持法兰标准规格、通径规格、密封组件、材质定制。
