回转接头
360°旋转回转接头，用于移动与固定机械的液压软管与管路连接。
技术参数
| 通道路数 | 1 |
|---|---|
| 介质 | 液压油、水、气体、海水、石油、天然气、液化气等 |
| 最大工作压力 | 31.5 MPa（320 bar） |
| 最大转速 | 100 |
| 温度范围 | -20 ℃～+320 ℃ |
| 接口尺寸 | DN10~DN1000法兰 |
| 壳体材质 | 碳钢/不锈钢/铝合金/镍基合金/哈氏合金 |
| 密封件 | NBR / FKM / FFKM / FFPM / EPDM |

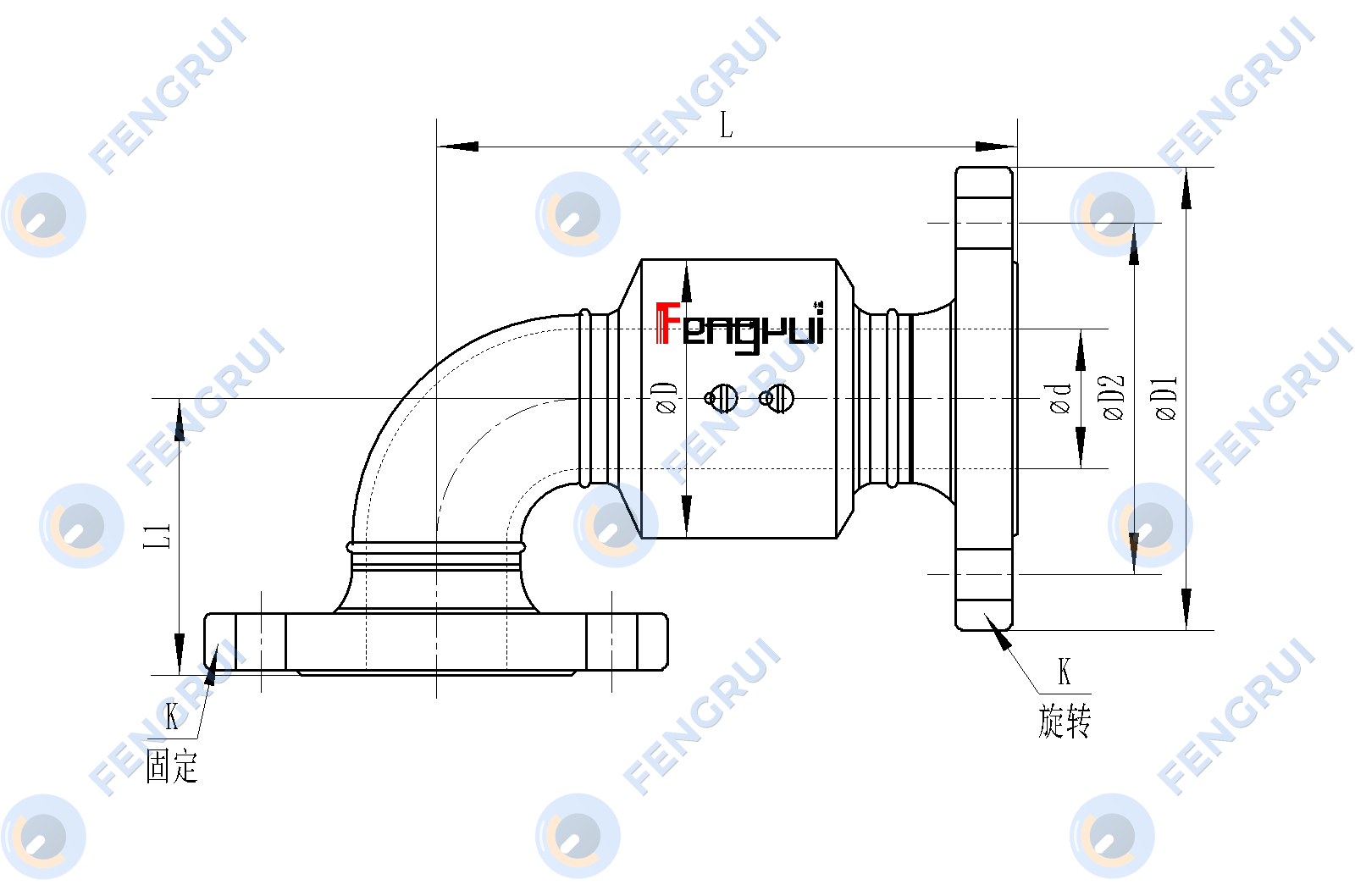

| WFB型回转接头 - 回转式 - 法兰连接 | ||||||||
| Model | d | D | L | L1 | K | Flange 16Kg | ||
| D1 | D2 | n-X | ||||||
| WFB 20A | 20 | 64 | 181 | 78 | DN20PN16 | 105 | 75 | 4-Φ14 |
| WFB 25A | 25 | 68 | 168 | 65 | DN20PN16 | 115 | 85 | 4-Φ14 |
| WFB 32A | 32 | 78 | 184 | 74 | DN32PN16 | 140 | 100 | 4-Φ18 |
| WFB 40A | 40 | 88 | 193 | 83 | DN40PN16 | 150 | 110 | 4-Φ18 |
| WFB 50A | 50 | 99 | 206 | 96 | DN50PN16 | 165 | 125 | 4-Φ18 |
| WFB 65A | 65 | 118 | 229 | 109 | DN65PN16 | 185 | 145 | 8-Φ18 |
| WFB 80A | 80 | 134 | 246 | 126 | DN80PN16 | 200 | 160 | 8-Φ18 |
| WFB 100A | 100 | 158 | 274 | 154 | DN100PN16 | 220 | 180 | 8-Φ18 |
| WFB 125A | 125 | 186 | 312 | 182 | DN125PN16 | 250 | 210 | 8-Φ18 |
| WFB 150A | 150 | 208 | 337 | 207 | DN150PN16 | 285 | 240 | 8-Φ22 |
| WFB 200A | 200 | 268 | 410 | 265 | DN200PN16 | 340 | 295 | 12-Φ22 |
| WFB 250A | 250 | 338 | 504 | 324 | DN250PN16 | 405 | 335 | 12-Φ26 |
| WFB 300A | 300 | 395 | 563 | 383 | DN300PN16 | 460 | 410 | 12-Φ26 |
| WFB 350A | 350 | 455 | 623 | 438 | DN350PN16 | 520 | 470 | 16-Φ26 |
| 此表法兰标准为HG/T20592-2009带径对焊钢制管法兰数据，如需GB/T9119-2010、ANME/ANSI等其他法兰标准请咨询。 | ||||||||
上表为WFB型回转接头典型参数。最终规格取决于您的工况——介质、压力、温度与转速。请联系工程师确认适合您设备的准确配置。
冶金钢铁行业
- 连铸机：结晶器冷却水管、二冷段喷淋管路
- 转炉、电炉：炉体水冷、氧枪冷却水摆动管线
- 热轧 / 冷轧生产线：轧机冷却管路、卷取机大流量冷却水管道
- 大包回转台：钢包冷却、氩气输送摆动管路
工程机械 & 重型装备
- 挖掘机、履带吊、正面吊：液压油、冷却水管路回转输送
- 随车起重机、高空作业车：伸缩臂往复摆动流体管线
- 风电设备：风机变桨液压管路、冷却大流量管道
- 大型液压试验台：多向摆动液压回路
船舶与海洋工程
- 远洋船舶：海水 / 淡水冷却系统、压载水管道摆动接头
- 海上钻井平台：钻井液、液压管线，抗盐雾耐腐蚀管路
- 船舶吊机、船用抓斗：液压油回转输送
石油化工行业
- 槽车、鹤管装卸系统：油品、化工溶剂大流量装卸摆动管道
- 反应釜、蒸发设备：大流量冷却 / 加热介质管路补偿
- 油田井口、管道清管设备：高压流体活动连接关节
造纸 & 橡塑行业
- 大型纸机烘缸、压光辊：大通径冷却水循环管线
- 橡胶压延、挤出生产线：热油 / 冷却水管路，辊筒摆动补偿
- 薄膜流延设备：大流量冷却介质输送
水利 & 环保
- 大型泵站、闸门液压驱动管路
- 垃圾焚烧炉、烟气冷却管道，热膨胀位移补偿
- 大型喷淋除尘、消防大流量摆动管道
其他重工通用场景
- 港口机械：龙门吊、集装箱吊液压与冷却管线
- 矿山设备：掘进机、盾构机流体输送回转关节
- 大型储罐搅拌设备：搅拌轴冷却介质回转输送
提交工况参数（介质、压力、温度、转速、接口尺寸）即可获取选型与报价，常规型号2-7天交货，定制产品20-35天，支持法兰标准规格、通径规格、密封组件、材质定制。
