双锥回转真空干燥机是化工、医药、食品行业广泛使用的间歇式真空干燥设备，依靠罐体回转翻动物料，配合夹套加热、罐内真空环境实现物料低温烘干。由于设备筒体需要持续旋转，而加热蒸汽、冷凝水、真空管路均为固定管线，旋转接头成为动静管路之间必不可少的核心部件，Q型导蒸汽旋转接头就是适配双锥干燥机工况的主流专用型号，行业内也常称作双锥干燥机旋转接头。

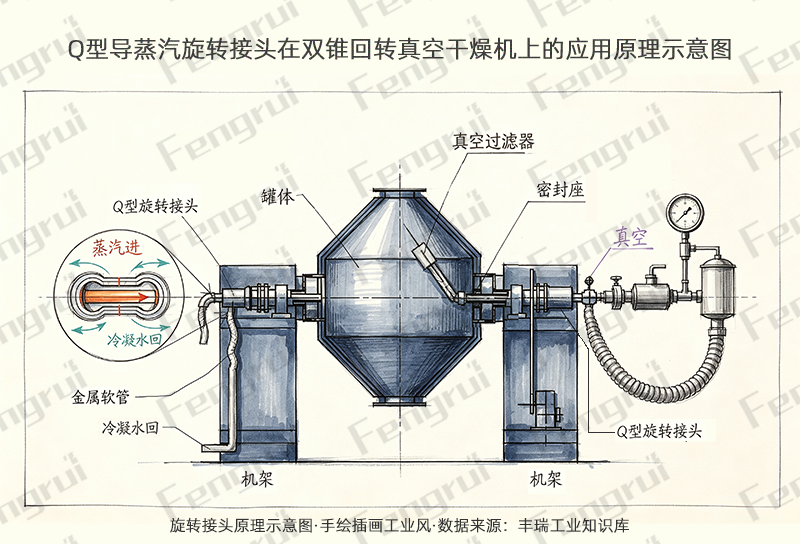

一、设备整体工作流程
双锥回转真空干燥机两端支撑在机架上，工作时双锥罐体做低速回转运动。设备一端装配Q型导蒸汽旋转接头，连通夹套供热回路；另一端同样配置Q型旋转接头，连通真空抽气回路。
1. 供热回路：高温蒸汽通过Q型旋转接头的蒸汽进口通入干燥机夹套内部，热量传递给罐内物料，实现加热干燥；蒸汽放热之后凝结成为冷凝水，再经由旋转接头内部流道排出，通过金属软管回流至冷凝水回收管路，实现蒸汽循环换热。
2. 真空回路：配套的 Q型旋转接头配合密封座，将罐体内部与外部真空系统相连，罐内挥发的溶剂蒸汽，经过真空过滤器过滤物料粉尘后，通过旋转接头被真空泵抽出，维持罐体内高真空环境，实现物料低温干燥。
3. 核心价值：Q型旋转接头一边跟随设备转轴旋转，一边保持外部管道固定不动，解决罐体回转状态下蒸汽介质输入、冷凝水输出、真空抽取的动静密封难题。
二、Q型导蒸汽旋转接头核心工作原理

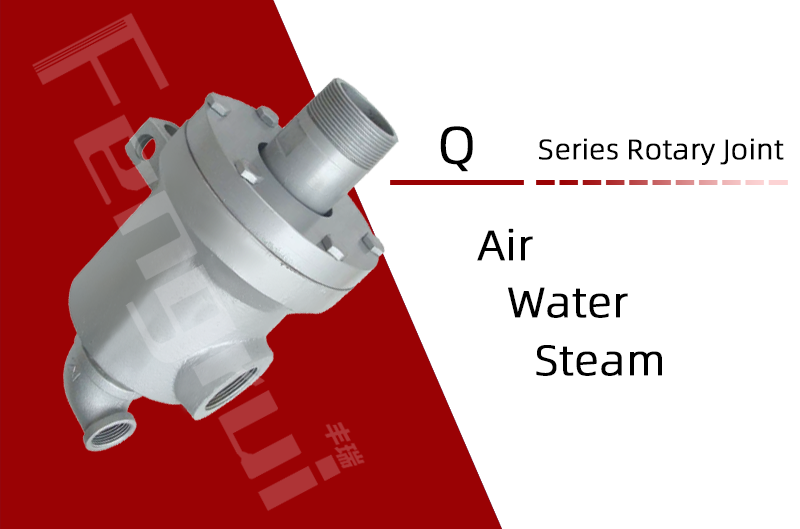

Q型导蒸汽旋转接头属于内管固定式蒸汽专用旋转接头，采用外管随轴旋转、内管静止的经典结构。
高温蒸汽从固定侧入口进入接头腔体，导入干燥机夹套；蒸汽释放热量冷凝成冷凝水，依靠重力与压差，经由接头中心的固定内管持续排出。内管始终保持静止，不跟随干燥机转轴转动，可高效将夹套底部积存的冷凝水及时抽排出去，避免冷凝水滞留夹套内部。
针对双锥干燥机两端不同工况：供热端 Q型接头负责蒸汽进、冷凝水回；真空端 Q 型旋转接头承担负压抽气，在罐体持续回转过程中，依靠精密摩擦副密封结构，隔绝大气渗入，保障罐内真空度稳定，不会因为筒体来回转动出现漏气、跑真空的故障。
三、Q型导蒸汽旋转接头适配双锥干燥机的核心优势
1. 冷凝水排出效率高，加热均匀稳定
内管固定式结构，可以持续排走夹套冷凝水，不会因为罐体旋转造成积水。夹套内部无积水，换热面积充分利用，整台干燥机加热温度均匀，避免局部温度偏差，提升物料干燥效率。
2. 动静密封可靠，兼顾正压蒸汽与负压真空工况
Q 型旋转接头采用专用石墨‑碳化硅摩擦密封副，既可以承受饱和蒸汽的正压供热工况，又可以承受真空端负压抽吸工况；适配双锥干燥机低速往复回转的运动特点，密封副自动补偿磨损，降低漏气、漏汽风险，保障真空度达标，减少物料烘干周期。
3. 适配设备回转运动，安装维护便捷
接头外壳跟随干燥机转轴同步旋转，外部连接管道保持静止，搭配金属软管进行管路过渡，消除管路拉扯应力。整体结构模块化，密封件可现场更换，无需拆解干燥机主机，大幅降低设备停机检修时间。
4. 材质可选，适配医药化工严苛工况
壳体可选用铸铁、304/316 不锈钢，密封部件耐腐蚀，适配溶剂、腐蚀性蒸汽环境，满足医药 GMP、化工防腐的生产要求，适配各规格 50L‑5000L 全系列双锥回转真空干燥机。
5. 降低能耗，延长整机寿命
冷凝水及时排出，减少夹套内水锤现象，保护干燥机筒体；密封性能优异，减少蒸汽损耗，避免真空泄漏导致真空泵过载，节约蒸汽能耗与电力消耗。
四、选型使用注意要点
选型 Q型导蒸汽旋转接头，需要匹配双锥干燥机的筒体转轴尺寸、蒸汽压力温度、真空度参数；供热端与真空端虽然同为 Q型旋转接头，但内部流道功能不一样，不可互换使用；配套金属软管要预留足够的补偿余量，避免设备回转时拉扯接头。日常运行定期检查冷凝水排放、密封有无跑汽漏气，定期保养更换密封组件，延长接头使用寿命。
