YH 型液压滑环本质属于多通路旋转接头，广泛用于钢铁冶金大包回转台、航空航天、石油钻机、大型液压工程机械、盾构机、掘进机等设备。设备回转过程中，需要同时输送多路高压液压油，同时兼顾冷却水、压缩空气介质传输，YH型液压滑环通过轴向分层多流道结构，完成多路流体由固定管路向旋转部件不间断输送，也叫多通路液压回转接头。

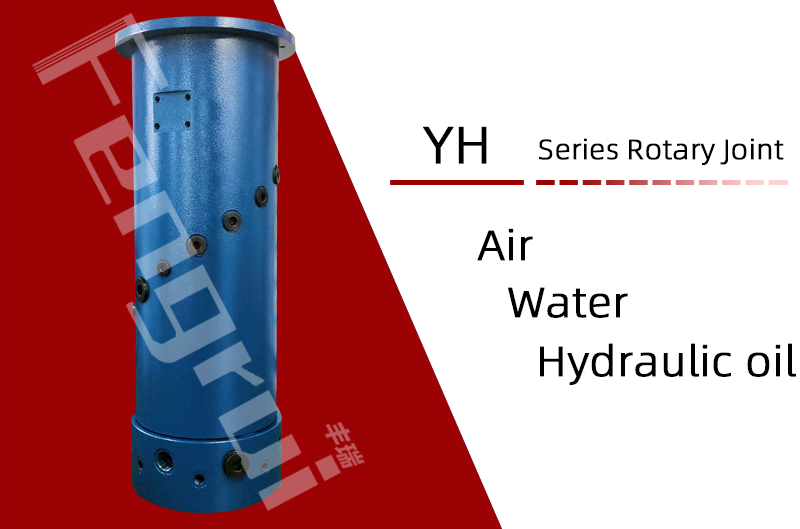

YH液压滑环整体为立式圆筒结构，包含静止外筒（定子）、旋转内轴（转子）、多组隔离密封、定位轴承、多路油口接口。外侧壳体保持静止，所有介质接口布置在外筒外壁；内部转子轴和旋转设备主轴相连，跟随设备持续转动。 不同于 ZL 型转炉旋转接头大法兰侧向大口布局，YH 液压滑环采用圆筒轴向分层布局，多路通道沿着轴向一层一层排布，每一层对应一路独立介质回路，通道之间依靠密封组件实现隔离。
各路介质（高压液压油、冷却水、压缩空气）分别接入外筒外壁对应的接口，介质进入外筒内部每一层独立环形配油腔。转子跟随设备做 360° 旋转，转子外壁环形凹槽始终与外筒对应层配油腔互通，介质顺着转子内部流道输送至旋转端的执行元件。
每一层通道之间装配耐磨隔离密封，把各个环形腔体相互隔绝，液压油不会窜入冷却水回路，压缩空气回路也不会被液压油污染。设备无论正转反转、持续不间断旋转，各个回路介质压力、流量可以独立控制，互不干扰。
举卷取机场景实例：多路高压液压油分别控制涨缩缸、夹紧机构；独立水路用于辊筒冷却；气路用于设备吹扫，全部介质通过单台 YH 液压滑环完成动静端传递，简化整机管路布局。
YH 液压滑环密封系统采用组合密封结构，适配高压液压工况。动静密封副依靠介质压力辅助压紧，运转过程中密封面形成流体润滑薄膜，降低摩擦损耗。支撑轴承控制转子径向跳动，避免同轴偏差造成密封件偏磨，减少渗油、漏水故障。针对高压工况，密封材料做耐磨强化处理，承受液压系统冲击压力。
YH 液压滑环适合卷取机、连铸辅助设备等，可定制通路数量，适配多路液压油 + 冷却介质的复合工况。选型需要确认通路数量、介质种类、工作压力、转速，以及接口螺纹规格。安装时严格保证同轴度，否则会造成密封快速损坏，出现泄漏故障。
