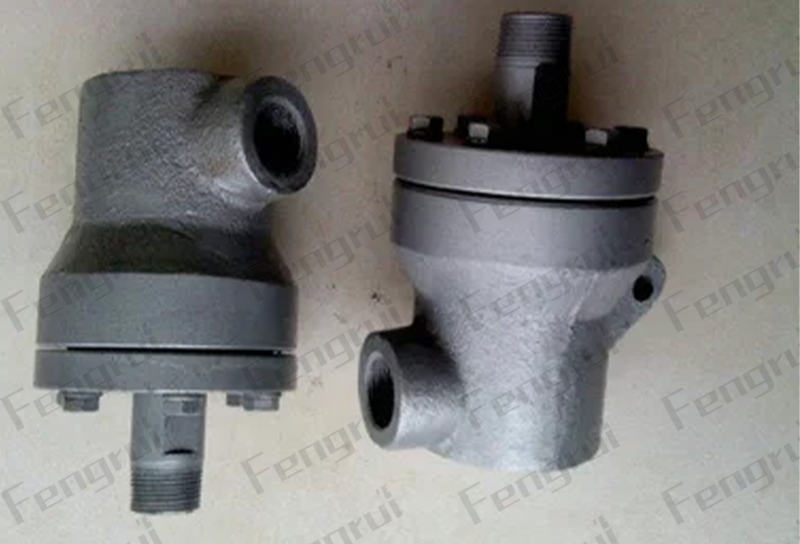

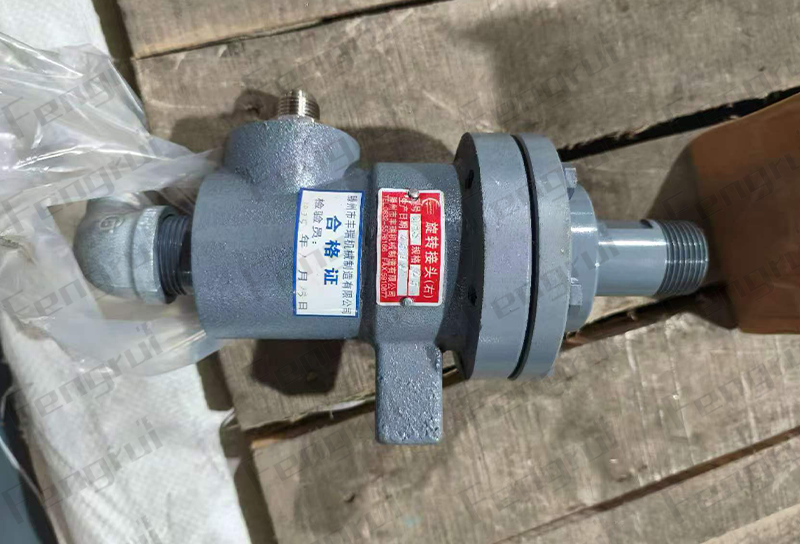

Q型蒸汽旋转接头

发表时间：2026-08-06 | 点击率：79

产品特点

PRODCUT FEATUREA

单/双通道设计

精密铸造球磨碳钢壳体球面密封结构，结构简单碳石墨密封环，耐高温性能好

免维护石墨无油轴承支撑，具有自润滑性

能耐高温弹簧的应有，有效保证高温工况的补偿力

可选配项目:

日本631不锈钢高温补偿弹簧

美国步高高密度浸锑碳石墨密封环

304/316L不锈钢耐腐蚀材质配件及附件

多种螺纹及法兰规格标准选择

此系列旋转接头可非标异型订制

技术参数

PATMETERS

介质热水最大使用压力：	DN	15~65	230 PSI	18 bar
介质蒸汽最大使用压力：		15~65	750 PSI	50 bar
介质热油最大使用压力：		15~65	290 PSI	20 bar
最大真空度：		15~65	2 Hg	7 kPa
最高使用速度（转子）：
	DN	15~20	750 RPM	750 min-1
		25	500 RPM	500 min-1
		32~40	300 RPM	300 min-1
		50	200 RPM	200 min-1
		65	100 RPM	100 min-1
最高使用温度：	120℃		＞120℃ 请咨询丰瑞旋转接头

内部结构

INTERNAL STRUCTURE

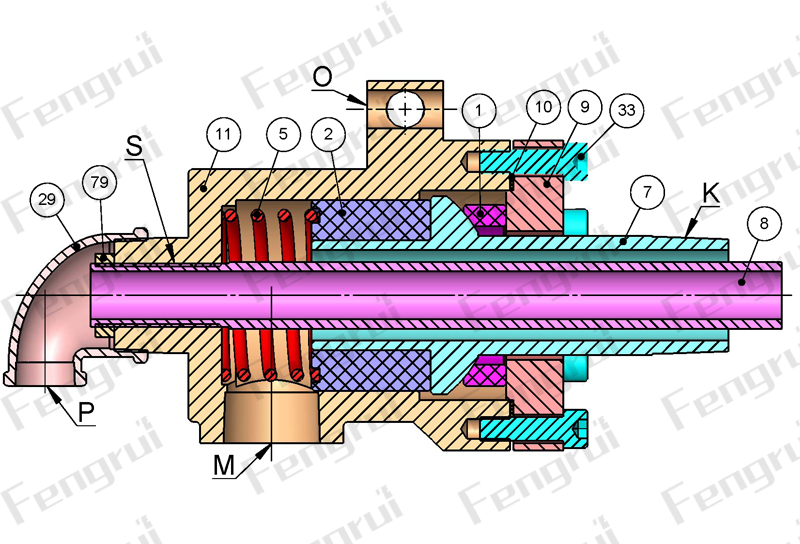

Q型蒸汽旋转接头零件名称：

1.石墨球面密封环（球面环），2.无油轴承（石墨圆柱环，简称圆柱环），5.弹簧，7.外管（K），8.内管（用户自备），9.底盖，10.垫圈，11.壳体， 29.弯头，33.螺栓， 79.内管用锁紧螺母（用户自备）。

K——外管代号，M——管路接口代号,P——管路接口代号, S——内管代号，O——止转孔代号。

产品介绍

Product Description

Q型导旋转接头核心内部采用球面自补偿密封结构，内部包含耐磨石墨密封环、不锈钢压力高温弹簧、球面摩擦副、防磨损衬套、导流芯轴五大核心部件。依靠弹簧持续顶紧球面密封副，运行中可自动补偿轴芯跳动、密封件磨损以及设备安装产生的同轴度偏差，始终保持紧密贴合，杜绝渗漏。

整体单通路流通结构，流道通畅阻力小，密封组件耐高温、耐高压、耐腐蚀，可长期输送蒸汽、导热油、循环冷却水介质。

该款 Q 型旋转接头针对性适配造纸烘缸、瓦楞纸板生产线加热辊、印染烘干辊、复合覆膜设备、橡塑压延辊、挤出机冷却辊等设备，广泛应用造纸、包装瓦楞、印染纺织、塑胶复合、烘干加热等行业。

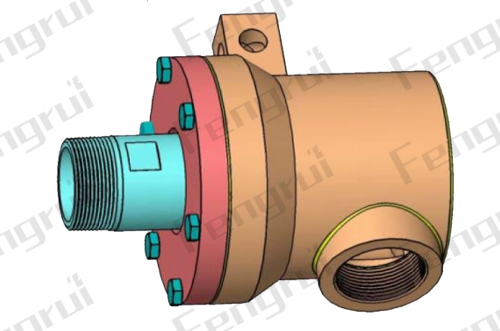

QD型旋转接头

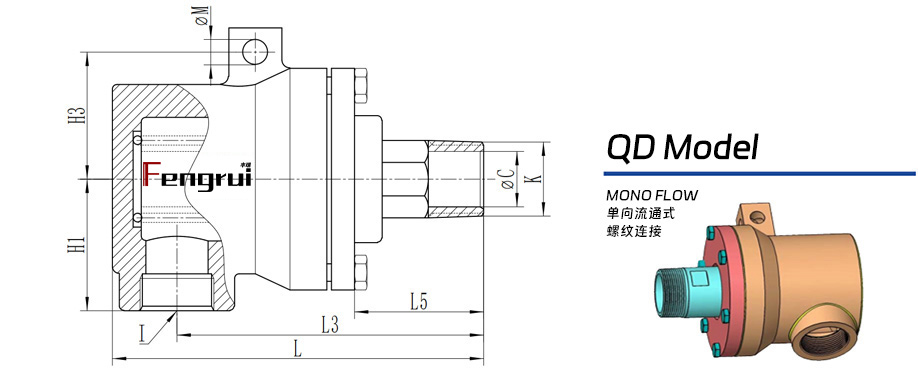

QD型旋转接头 - 单向流通式 - 螺纹连接方式
DN	Model	C	K	I	L	L3	L5	H1	H3	M
15	QD-15RH/LH	Φ13	R½	Rc½	136	109	39	/	/	/
20	QD-20RH/LH	Φ18	R¾	Rc¾	144	117	40	30	54	Φ12
25	QD-25RH/LH	Φ24	R1	Rc1	161	133	56	50	58	Φ12
32	QD-32RH/LH	Φ30	R1¼	Rc1¼	188	158	59	63	70	Φ14
40	QD-40RH/LH	Φ38	R1½	Rc1½	227	192	69	70	78	Φ16
50	QD-50RH/LH	Φ48	R2	Rc2	238	193	70	85	95	Φ18
65	QD-65RH/LH	Φ64	R2½	Rc¾	419	384	76	98	109	Φ20

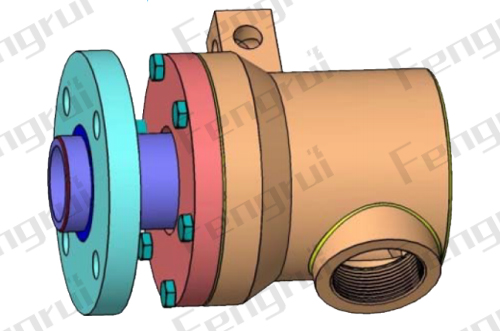

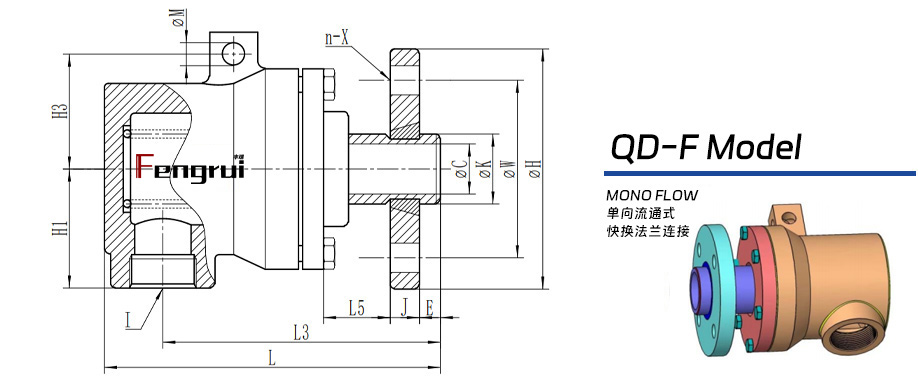

QD-F型旋转接头

QD-F型旋转接头 - 单向流通式 - 快换法兰连接方式
DN	Model	C	K	I	L	L3	L5	H1	H3	M	W	H	E	J	n-X
20	QD-F20A	Φ18	Φ27	Rc½	159	132	31	30	54	Φ12	75	105	10	14	4-Φ14
25	QD-F25A	Φ24	Φ33	Rc¾	160	133	32	50	58	Φ12	85	115	10	14	4-Φ14
32	QD-F32A	Φ30	Φ42	Rc1	192	162	35	63	70	Φ14	100	140	12	16	4-Φ18
40	QD-F40A	Φ38	Φ48	Rc1¼	227	192	41	70	78	Φ16	110	150	12	16	4-Φ18
50	QD-F50A	Φ48	Φ60	Rc1½	238	193	36	85	95	Φ18	125	165	16	18	4-Φ18
65	QD-F65A	Φ64	Φ75	Rc2	434	389	40	98	109	Φ20	145	185	20	20	4-Φ18

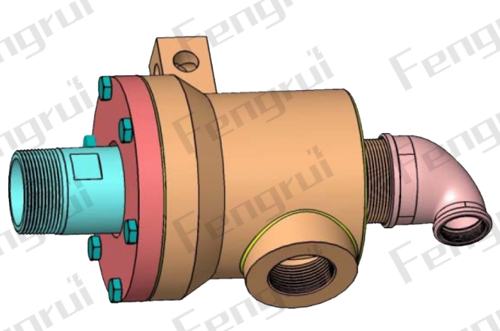

QS-G型旋转接头

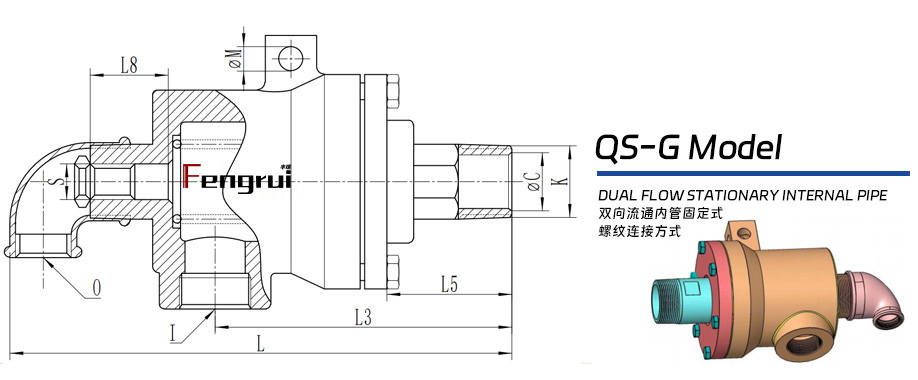

QS-G型旋转接头 - 双向流通内管固定式 - 螺纹连接方式
DN	Model	C	K	I	O	S	L	L3	L5	L8	M
20	QS-G20-08RH/LH	Φ18	R¾	Rc¾	Rc½	G¼	210	133	40	34	Φ12
25	QS-G25-10RH/LH	Φ24	R1	Rc¾	Rc½	G⅜	215	135	56	40	Φ12
32	QS-G32-15RH/LH	Φ30	R1¼	Rc1	Rc½	G½	254	156	59	42	Φ14
40	QS-G40-20RH/LH	Φ38	R1½	Rc1¼	Rc¼	G¾	291	187	69	45	Φ16
50	QS-G50-25RH/LH	Φ48	R2	Rc1½	Rc1	G1	315	199	70	45	Φ18
65	QS-G65-32RH/LH	Φ64	R2½	Rc2	Rc1¼	G1¼	402	200	76	55	Φ20

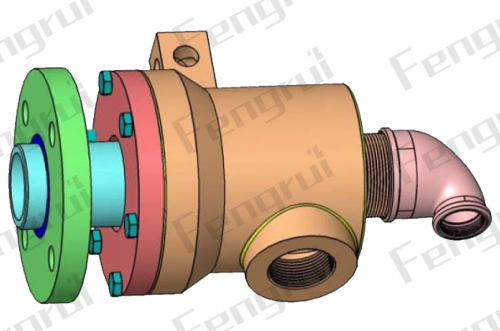

QS-GF型旋转接头

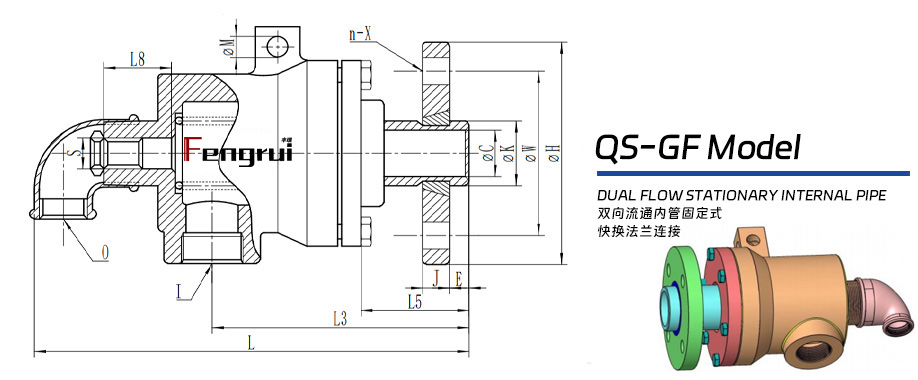

QS-GF型旋转接头 - 双向流通内管固定式 - 快换法兰连接方式
DN	Model	C	K	I	O	S	L	L3	L5	L8	M	W	H	J	E	n-X
20	QS-GF20-08RH/LH	Φ18	Φ27	Rc¾	Rc½	G¼	214	132	55	34	Φ12	75	105	10	14	4-Φ14
25	QS-GF25-10RH/LH	Φ24	Φ33	Rc¾	Rc½	G⅜	224	159	56	40	Φ12	85	115	10	14	4-Φ14
32	QS-GF32-15RH/LH	Φ30	Φ42	Rc1	Rc½	G½	264	162	63	42	Φ14	100	140	12	16	4-Φ18
40	QS-GF40-20RH/LH	Φ38	Φ48	Rc1¼	Rc¼	G¾	304	187	69	45	Φ16	110	150	12	16	4-Φ18
50	QS-GF50-25RH/LH	Φ48	Φ60	Rc1½	Rc1	G1	334	191	70	45	Φ18	125	165	16	18	4-Φ18
65	QS-GF65-32RH/LH	Φ64	Φ75	Rc2	Rc1¼	G1¼	407	215	91	55	Φ20	145	185	20	20	4-Φ18

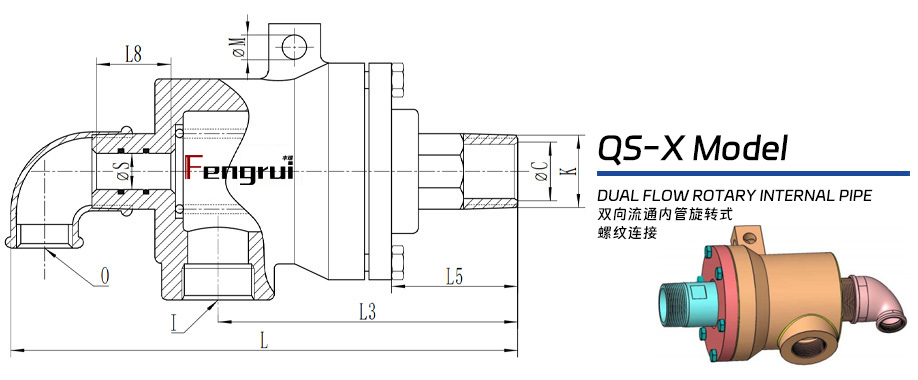

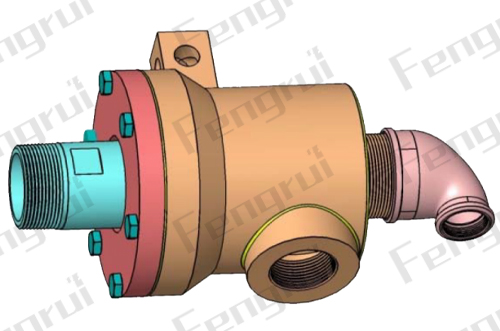

QS-X型旋转接头

QS-X型旋转接头 - 双向流通内管旋转式 - 螺纹连接方式
DN	Model	C	K	I	O	S	L	L3	L5	L8	M
20	QS-X20-08RH/LH	Φ18	R¾	Rc¾	Rc½	Φ12	210	133	40	34	Φ12
25	QS-X25-10RH/LH	Φ24	R1	Rc¾	Rc½	Φ16	215	135	56	40	Φ12
32	QS-X32-15RH/LH	Φ30	R1¼	Rc1	Rc½	Φ20	254	156	59	42	Φ14
40	QS-X40-20RH/LH	Φ38	R1½	Rc1¼	Rc¼	Φ25	291	187	69	45	Φ16
50	QS-X50-25RH/LH	Φ48	R2	Rc1½	Rc1	Φ32	315	199	70	45	Φ18
65	QS-X65-32RH/LH	Φ64	R2½	Rc2	Rc1¼	Φ40	402	200	76	55	Φ20

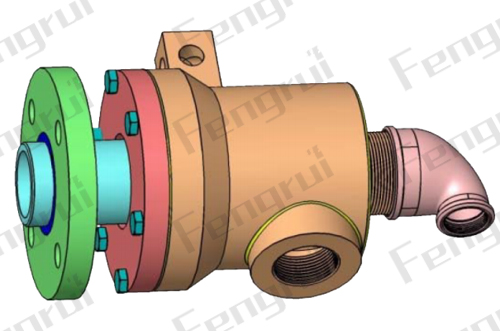

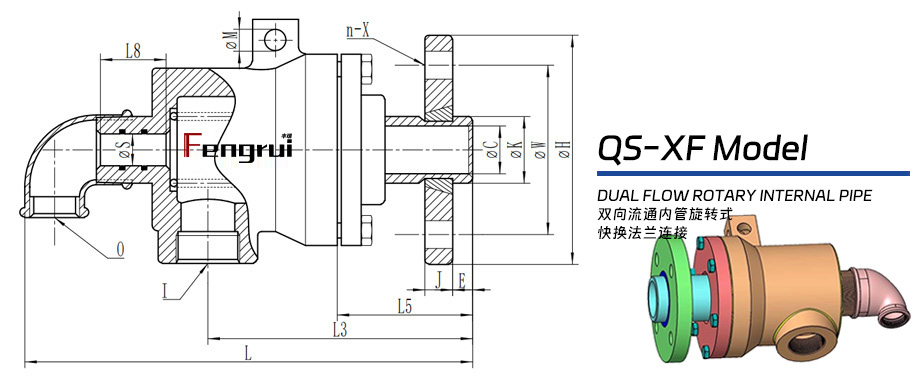

QS-XF型旋转接头 - 双向流通内管旋转式 - 快换法兰连接方式
DN	Model	C	K	I	O	S	L	L3	L5	L8	M	W	H	J	E	n-X
20	QS-XF20-08RH/LH	Φ18	Φ27	Rc¾	Rc½	Φ12	214	132	55	34	Φ12	75	105	10	14	4-Φ14
25	QS-XF25-10RH/LH	Φ24	Φ33	Rc¾	Rc½	Φ16	224	159	56	40	Φ12	85	115	10	14	4-Φ14
32	QS-XF32-15RH/LH	Φ30	Φ42	Rc1	Rc½	Φ20	264	162	63	42	Φ14	100	140	12	16	4-Φ18
40	QS-XF40-20RH/LH	Φ38	Φ48	Rc1¼	Rc¼	Φ25	304	187	69	45	Φ16	110	150	12	16	4-Φ18
50	QS-XF50-25RH/LH	Φ48	Φ60	Rc1½	Rc1	Φ32	334	191	70	45	Φ18	125	165	16	18	4-Φ18
65	QS-XF65-32RH/LH	Φ64	Φ75	Rc2	Rc1¼	Φ40	407	215	91	55	Φ20	145	185	20	20	4-Φ18
