导热油旋转接头
导热油旋转接头，用于加热辊与压延机的高温导热油系统。
技术参数
| 通道路数 | 1~2 |
|---|---|
| 介质 | 导热油、导热硅等 |
| 最大工作压力 | 1.6 MPa（16 bar） |
| 最大转速 | 500 RPM |
| 温度范围 | 0 ℃～+360 ℃ |
| 接口尺寸 | G1/2″～G4″ 螺纹/DN15~DN100法兰 |
| 壳体材质 | 铸铁/碳钢/不锈钢 |
| 密封件 | 浸锑石墨密封环 |

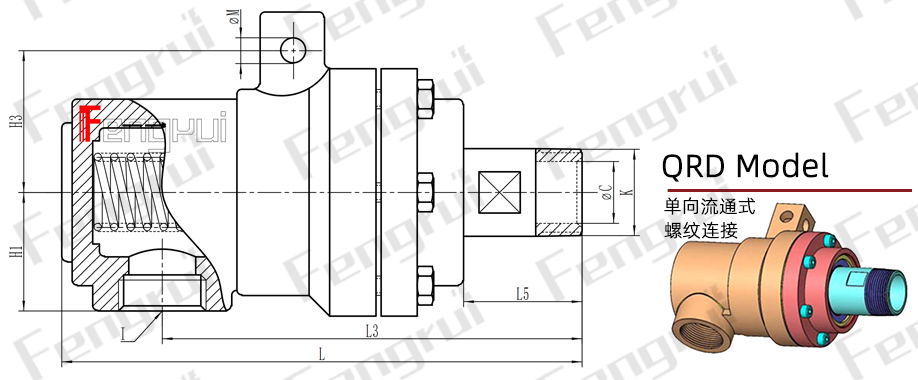

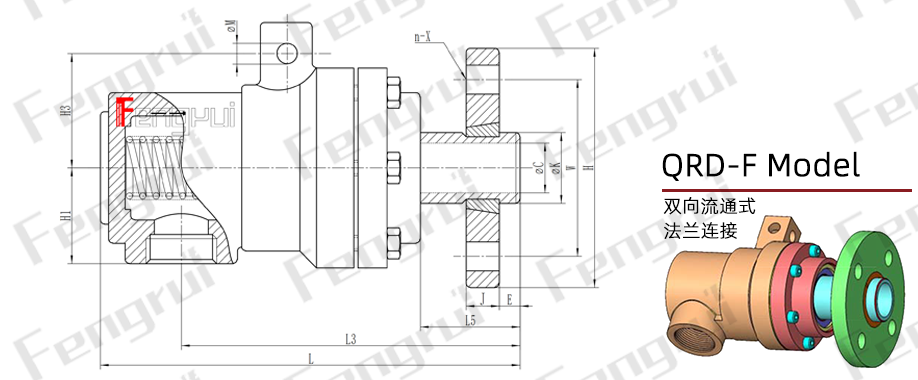

| QRD型旋转接头 - 单向流通式 - 螺纹连接 | ||||||||||
| DN | Model | K | I | C | L | L3 | L5 | H1 | H3 | M |
| 20 | QRD20 | R¾ | Rc¾ | ⌀18 | 182 | 152 | 40 | 46 | 55 | ⌀10 |
| 25 | QRD25 | R1 | Rc1 | ⌀23 | 202 | 158 | 48 | 50 | 60 | ⌀10 |
| 32 | QRD32 | R1¼ | Rc1¼ | ⌀32 | 224 | 190 | 50 | 60 | 72 | ⌀14 |
| 40 | QRD40 | R1½ | Rc1½ | ⌀38 | 252 | 196 | 65 | 65 | 76 | ⌀14 |
| 50 | QRD50 | R2 | Rc2 | ⌀48 | 285 | 245 | 68 | 75 | 88 | ⌀14 |
| QRD-F型旋转接头 - 单向流通式 - 快换法兰连接 | |||||||||||||||
| DN | Model | K | I | C | L | L3 | L5 | H1 | H2 | M | H | W | J | E | n-X |
| 20 | QRD-F20 | ⌀30 | Rc¾ | ⌀18 | 182 | 152 | 40 | 46 | 55 | ⌀10 | 105 | 75 | 16 | 8 | 4-⌀14 |
| 25 | QRD-F25 | ⌀35 | Rc1 | ⌀23 | 202 | 158 | 48 | 50 | 60 | ⌀10 | 115 | 85 | 16 | 10 | 4-⌀14 |
| 32 | QRD-F32 | ⌀45 | Rc1¼ | ⌀32 | 224 | 190 | 50 | 60 | 72 | ⌀14 | 140 | 100 | 18 | 12 | 4-⌀18 |
| 40 | QRD-F40 | ⌀50 | Rc1½ | ⌀38 | 252 | 196 | 65 | 65 | 76 | ⌀14 | 150 | 110 | 18 | 12 | 4-⌀18 |
| 50 | QRD-F50 | ⌀60 | Rc2 | ⌀48 | 285 | 245 | 68 | 75 | 88 | ⌀14 | 165 | 125 | 20 | 15 | 4-⌀18 |

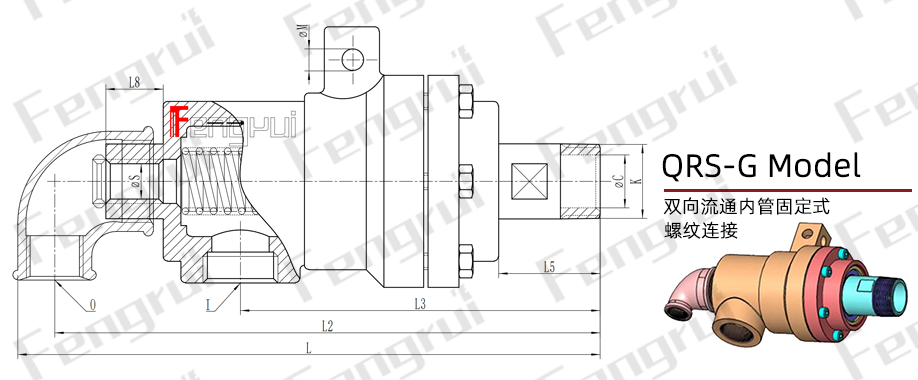

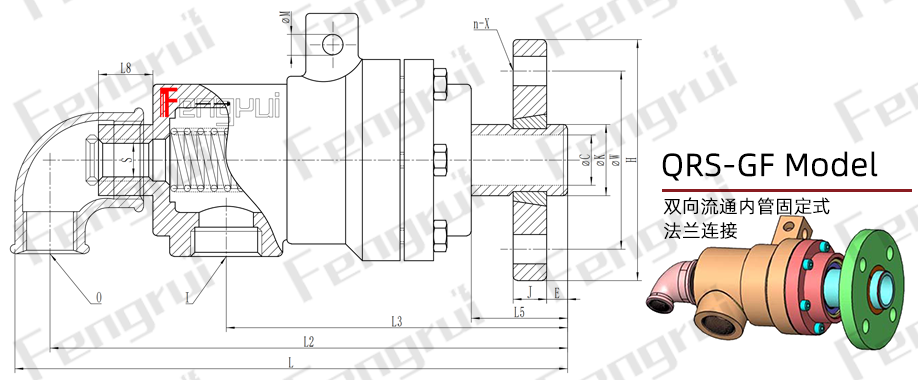

| QRS-G型旋转接头 - 双向流通内管固定式 - 螺纹连接 | ||||||||||||
| DN | Model | K | I | O | S | C | L | L2 | L3 | L5 | L8 | M |
| 20 | QRS-G20-08 | R¾ | Rc¾ | Rc½ | G¼ | ⌀18 | 235 | 220 | 152 | 40 | 34 | ⌀10 |
| 25 | QRS-G25-10 | R1 | Rc¾ | Rc½ | G⅜ | ⌀23 | 254 | 239 | 158 | 48 | 34 | ⌀10 |
| 32 | QRD-G32-15 | R1¼ | Rc1 | Rc½ | G½ | ⌀32 | 276 | 264 | 190 | 50 | 45 | ⌀14 |
| 40 | QRS-G40-20 | R1½ | Rc11¼ | Rc¾ | G¾ | ⌀38 | 312 | 295 | 196 | 65 | 45 | ⌀14 |
| 50 | QRS-G50-25 | R2 | Rc1½ | Rc1 | G1 | ⌀48 | 354 | 321 | 245 | 68 | 55 | ⌀14 |
| QRS-GF型旋转接头 - 双向流通内管固定式 - 螺纹连接 | |||||||||||||||||
| DN | Model | K | I | O | S | C | L | L2 | L3 | L5 | L8 | M | H | W | J | E | n-X |
| 20 | QRS-GF20-08 | ⌀30 | Rc¾ | Rc½ | G¼ | ⌀18 | 235 | 220 | 152 | 40 | 34 | ⌀10 | 105 | 75 | 16 | 8 | 4-⌀14 |
| 25 | QRS-GF25-10 | ⌀35 | Rc¾ | Rc½ | G⅜ | ⌀23 | 254 | 239 | 158 | 48 | 34 | ⌀10 | 115 | 85 | 16 | 10 | 4-⌀14 |
| 32 | QRS-GF32-15 | ⌀45 | Rc1 | Rc½ | G½ | ⌀32 | 276 | 264 | 190 | 50 | 45 | ⌀14 | 140 | 100 | 18 | 12 | 4-⌀18 |
| 40 | QRS-GF40-20 | ⌀50 | Rc11¼ | Rc¾ | G¾ | ⌀38 | 312 | 295 | 196 | 65 | 45 | ⌀14 | 150 | 110 | 18 | 12 | 4-⌀18 |
| 50 | QRS-GF50-25 | ⌀60 | Rc1½ | Rc1 | G1 | ⌀48 | 354 | 321 | 245 | 68 | 55 | ⌀14 | 165 | 125 | 20 | 15 | 4-⌀18 |

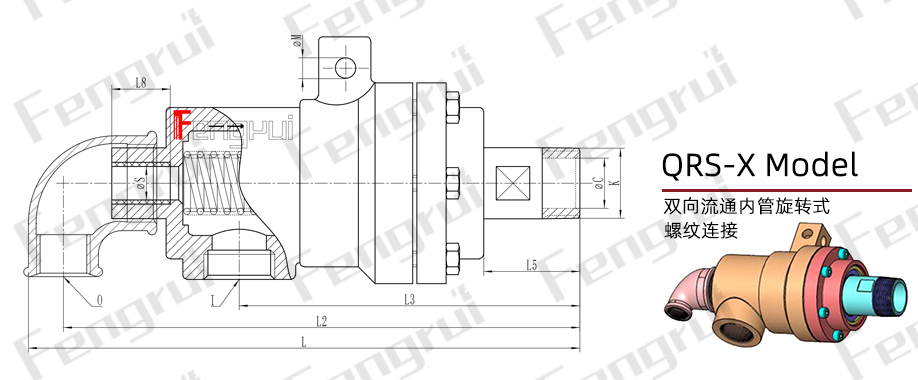

| QRS-X型旋转接头 - 双向流通内管旋转式 - 螺纹连接 | ||||||||||||
| DN | Model | K | I | O | S | C | L | L2 | L3 | L5 | L8 | M |
| 20 | QRS-X20-08 | R¾ | Rc¾ | Rc½ | ⌀12 | ⌀18 | 235 | 220 | 152 | 40 | 34 | ⌀10 |
| 25 | QRS-X25-10 | R1 | Rc¾ | Rc½ | ⌀16 | ⌀23 | 254 | 239 | 158 | 48 | 34 | ⌀10 |
| 32 | QRD-X32-15 | R1¼ | Rc1 | Rc½ | ⌀19 | ⌀32 | 276 | 264 | 190 | 50 | 45 | ⌀14 |
| 40 | QRS-X40-20 | R1½ | Rc11¼ | Rc¾ | ⌀25 | ⌀38 | 312 | 295 | 196 | 65 | 45 | ⌀14 |
| 50 | QRS-X50-25 | R2 | Rc1½ | Rc1 | ⌀31 | ⌀48 | 354 | 321 | 245 | 68 | 55 | ⌀14 |

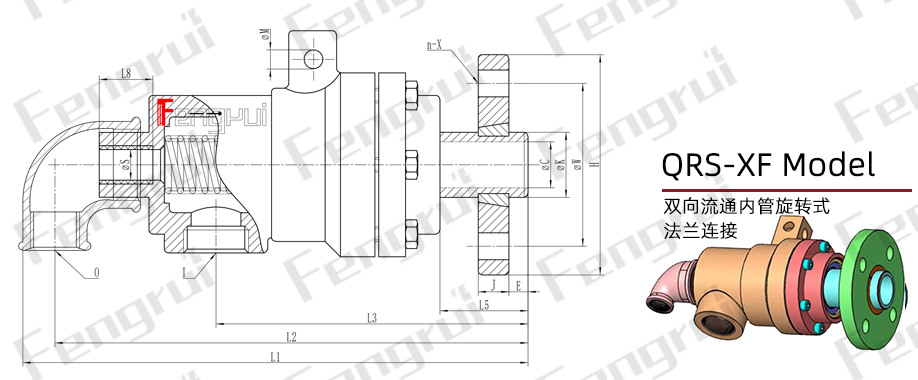

| QRS-X型旋转接头 - 双向流通内管旋转式 - 快换法兰连接 | |||||||||||||||||
| DN | Model | K | I | O | S | C | L | L2 | L3 | L5 | L8 | M | H | W | J | E | n-X |
| 20 | QRS-XF20-08 | ⌀30 | Rc¾ | Rc½ | ⌀12 | ⌀18 | 235 | 220 | 152 | 40 | 34 | ⌀10 | 105 | 75 | 16 | 8 | 4-⌀14 |
| 25 | QRS-XF25-10 | ⌀35 | Rc¾ | Rc½ | ⌀16 | ⌀23 | 254 | 239 | 158 | 48 | 34 | ⌀10 | 115 | 85 | 16 | 10 | 4-⌀14 |
| 32 | QRS-XF32-15 | ⌀45 | Rc1 | Rc½ | ⌀19 | ⌀32 | 276 | 264 | 190 | 50 | 45 | ⌀14 | 140 | 100 | 18 | 12 | 4-⌀18 |
| 40 | QRS-GF40-20 | ⌀50 | Rc11¼ | Rc¾ | ⌀25 | ⌀38 | 312 | 295 | 196 | 65 | 45 | ⌀14 | 150 | 110 | 18 | 12 | 4-⌀18 |
| 50 | QRS-GF50-25 | ⌀60 | Rc1½ | Rc1 | ⌀31 | ⌀48 | 354 | 321 | 245 | 68 | 55 | ⌀14 | 165 | 125 | 20 | 15 | 4-⌀18 |
上表为QR型导热油旋转接头典型参数。最终规格取决于您的工况——介质、压力、温度与转速。请联系工程师确认适合您设备的准确配置。
橡塑加工类设备
橡胶复合机
橡胶压延机（辊压机）
橡胶密炼机
挤出机料筒加热辊
压光机
造纸与包装类设备
涂布机
瓦楞机
化工与能源类设备
回转反应釜
石油蒸馏塔旋转部件
石油蒸馏塔旋转部件
其他通用工业设备
导热油加热辊
塑料薄膜与涂布生产线
纺织热定型压延机
淀粉/药品烘干转鼓
颗粒机/制粒机分油器
提交工况参数（介质、压力、温度、转速、接口尺寸）即可获取选型与报价，常规型号2-7天交货，定制产品20-35天，支持螺纹标准、法兰标准、通径规格、通路、材质定制。
