导蒸汽旋转接头
双支耳高温蒸汽/油旋转接头，双球面密封结构，适用于烘缸、压延机与导热辊的严苛热工工况。
技术参数
| 通道路数 | 1~2 |
|---|---|
| 介质 | 蒸汽、导热油 |
| 最大工作压力 | 2.5 MPa（25 bar） |
| 最大转速 | 500RPM |
| 温度范围 | 0 ℃～+360 ℃ |
| 接口尺寸 | G1/2″～G4″ 螺纹/DN20~DN100法兰 |
| 壳体材质 | 铸铁 |
| 密封件 | 石墨密封 |

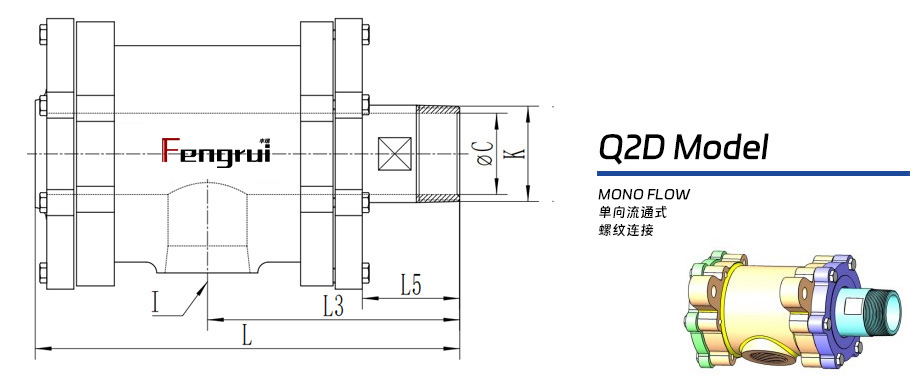

| Q2D型高温旋转接头 - 单向流通式 - 螺纹连接 | |||||||
| DN | Model | K | I | C | L | L3 | L5 |
| 65 | Q2D-65 | R2½ | R2½ | 60 | 335 | 90 | 209 |
| 80 | Q2D-80 | R3 | R3 | 75 | 384 | 90 | 233 |
| 100 | Q2D-100 | R4 | R4 | 97 | 577 | 90 | 511 |

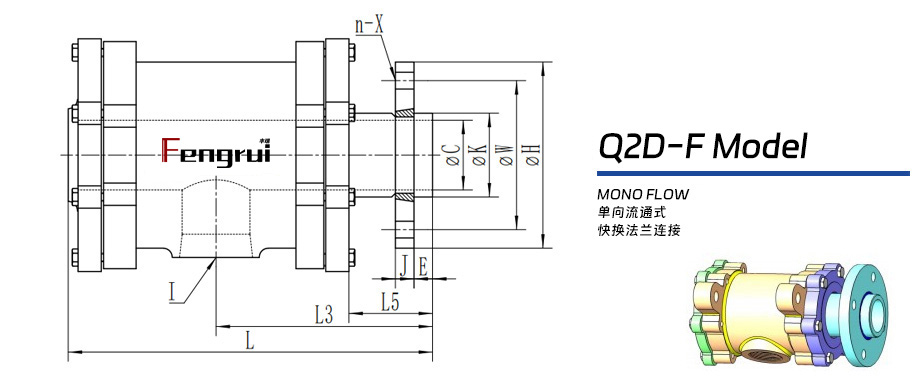

| Q2D-F型高温旋转接头 - 单向流通式 - 快换法兰连接 | ||||||||||||
| DN | Model | K | I | C | L | L3 | L5 | H | W | J | E | n-X |
| 65 | Q2D-F65 | ⌀78 | R2½ | ⌀60 | 335 | 90 | 209 | 185 | 145 | 20 | 18 | 4-⌀18 |
| 8065 | Q2D-F80 | ⌀90 | R3 | ⌀75 | 384 | 90 | 233 | 220 | 160 | 20 | 20 | 8-⌀18 |
| 100 | Q2D-F100 | ⌀112 | R4 | ⌀97 | 577 | 90 | 511 | 220 | 180 | 22 | 22 | 8-⌀18 |

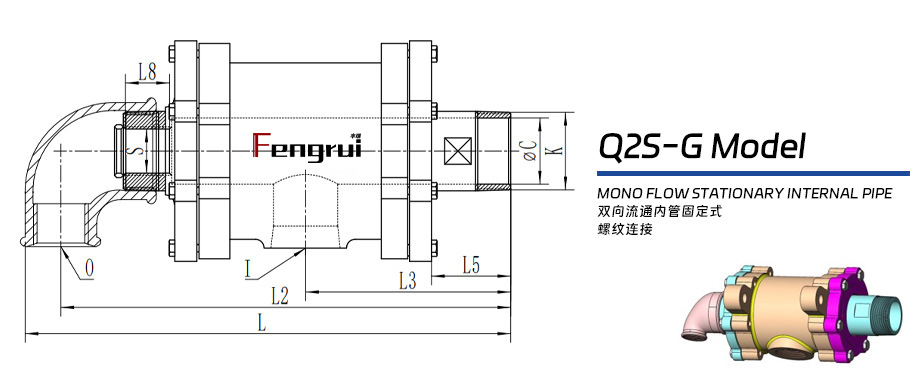

| Q2S-G型高温旋转接头 - 双向流通内管固定式 - 螺纹连接 | |||||||||||
| DN | Model | K | I | O | S | L | L2 | L3 | L5 | L8 | C |
| 65 | Q2S-G65-32 | R2½ | Rc2 | Rc1¼ | G1¼ | 441 | 416 | 209 | 85 | 50 | Φ64 |
| 80 | Q2S-G80-40 | R3 | Rc2½ | Rc2 | G1½ | 518 | 482 | 233 | 90 | 50 | Φ75 |
| 100 | Q2S-G100-65 | R4 | Rc2½ | Rc2½ | G2½ | 538 | 492 | 273 | 90 | 50 | Φ98 |

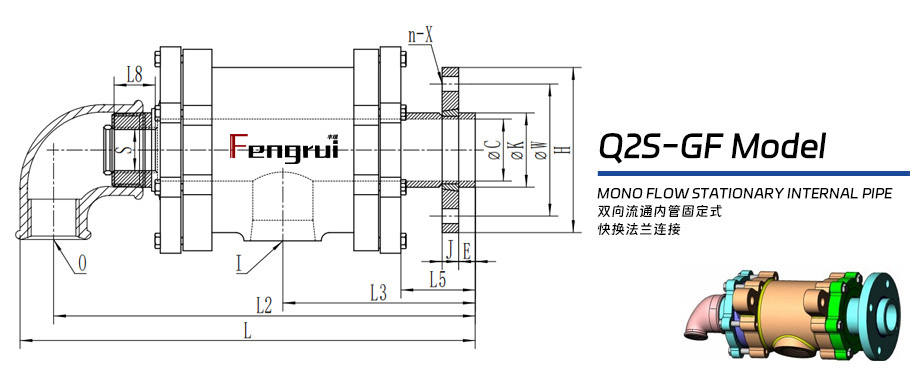

| Q2S-GF型高温旋转接头 - 双向流通内管固定式 - 快换法兰连接 | ||||||||||||||||
| DN | Model | K | I | O | S | L | L2 | L3 | L5 | L8 | C | H | W | J | E | n-X |
| 65 | Q2S-GF65-32 | Φ75 | Rc2 | Rc1¼ | G1¼ | 441 | 416 | 209 | 85 | 50 | Φ64 | Φ185 | Φ145 | 20 | 18 | 4-Φ18 |
| 80 | Q2S-GF80-40 | Φ90 | Rc2½ | Rc2 | G1½ | 518 | 482 | 233 | 90 | 50 | Φ75 | Φ200 | Φ160 | 20 | 20 | 8-Φ18 |
| 100 | Q2S-GF100-65 | Φ112 | Rc2½ | Rc2½ | G2½ | 538 | 492 | 273 | 90 | 50 | Φ98 | Φ220 | Φ180 | 22 | 22 | 8-Φ18 |

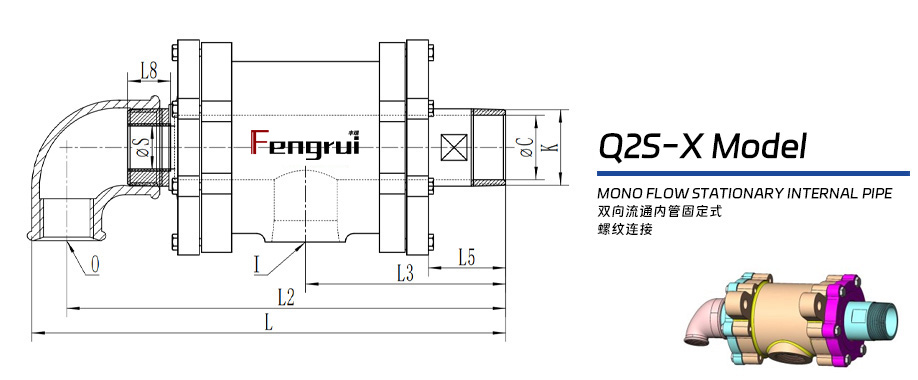

| Q2X-G型高温旋转接头 - 双向流通内管旋转式 - 螺纹连接 | |||||||||||
| DN | Model | K | I | O | S | L | L2 | L3 | L5 | L8 | C |
| 65 | Q2S-X65-32 | R2½ | Rc2 | Rc1¼ | Φ40 | 441 | 416 | 209 | 85 | 50 | Φ64 |
| 80 | Q2S-X80-40 | R3 | Rc2½ | Rc2 | Φ46 | 518 | 482 | 233 | 90 | 50 | Φ75 |
| 100 | Q2S-X100-65 | R4 | Rc2½ | Rc2½ | Φ73 | 538 | 492 | 273 | 90 | 50 | Φ98 |

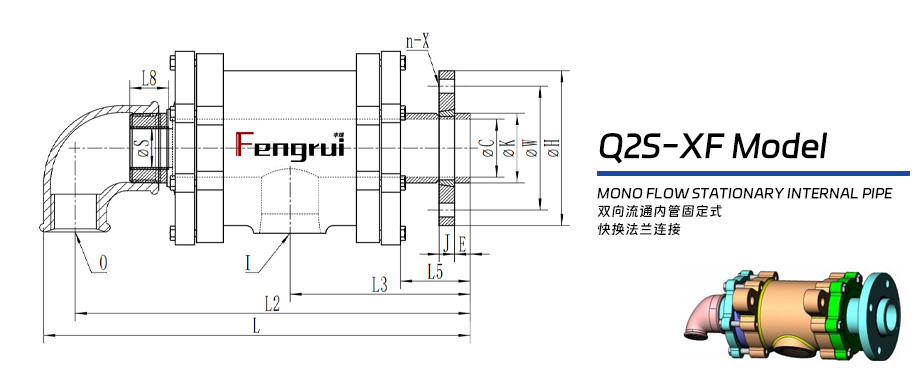

| Q2X-GF型高温旋转接头 - 双向流通内管旋转式 - 快换法兰连接 | ||||||||||||||||
| DN | Model | K | I | O | S | L | L2 | L3 | L5 | L8 | C | H | W | J | E | n-X |
| 65 | Q2S-XF65-32 | Φ75 | Rc2 | Rc1¼ | Φ40 | 441 | 416 | 209 | 85 | 50 | Φ64 | Φ185 | Φ145 | 20 | 18 | 4-Φ18 |
| 80 | Q2S-XF80-40 | Φ90 | Rc2½ | Rc2 | Φ46 | 518 | 482 | 233 | 90 | 50 | Φ75 | Φ200 | Φ160 | 20 | 20 | 8-Φ18 |
| 100 | Q2S-XF100-65 | Φ112 | Rc2½ | Rc2½ | Φ73 | 538 | 492 | 273 | 90 | 50 | Φ98 | Φ220 | Φ180 | 22 | 22 | 8-Φ18 |
上表为Q2型高温旋转接头典型参数。最终规格取决于您的工况——介质、压力、温度与转速。请联系工程师确认适合您设备的准确配置。
橡塑加工类设备
橡胶复合机
橡胶压延机（辊压机）
橡胶密炼机
挤出机料筒加热辊
压光机
造纸与包装类设备
涂布机
瓦楞机
化工与能源类设备
回转反应釜
石油蒸馏塔旋转部件
石油蒸馏塔旋转部件
其他通用工业设备
导热油加热辊
塑料薄膜与涂布生产线
纺织热定型压延机
淀粉/药品烘干转鼓
颗粒机/制粒机分油器
提交工况参数（介质、压力、温度、转速、接口尺寸）即可获取选型与报价，常规型号2-7天交货，定制产品20-35天，支持螺纹标准、法兰标准、通路、通径规格、材质定制。
