导蒸汽旋转接头
单双通路导蒸汽旋转接头，球面密封设计，用于造纸干燥、辊筒及旋转蒸汽加热筒体。
技术参数
| 通道路数 | 1~2 |
|---|---|
| 介质 | 蒸汽、热水等 |
| 最大工作压力 | 1.8 MPa（18 bar） |
| 最大转速 | 500 RPM |
| 温度范围 | 0 ℃～+260 ℃ |
| 接口尺寸 | 1/2″～4″ 螺纹/DN15~DN100法兰 |
| 壳体材质 | 铸铁、碳钢 |
| 密封件 | 石墨密封 |

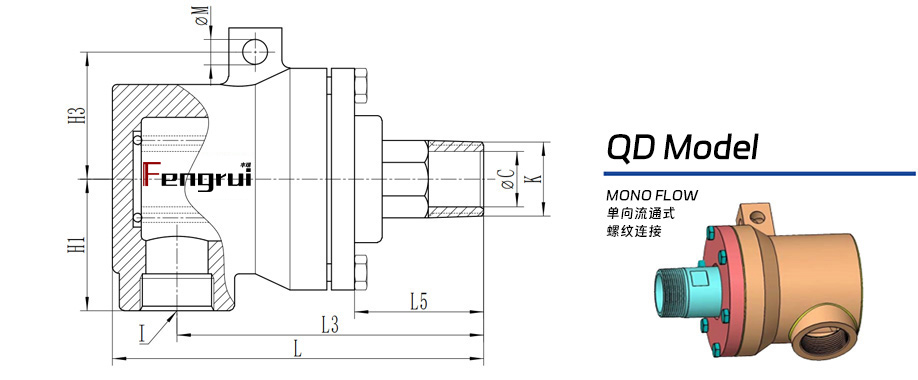

| QD型旋转接头 - 单向流通式 - 螺纹连接方式 | ||||||||||
| DN | Model | C | K | I | L | L3 | L5 | H1 | H3 | M |
| 15 | QD-15RH/LH | Φ13 | R½ | Rc½ | 136 | 109 | 39 | / | / | / |
| 20 | QD-20RH/LH | Φ18 | R¾ | Rc¾ | 144 | 117 | 40 | 30 | 54 | Φ12 |
| 25 | QD-25RH/LH | Φ24 | R1 | Rc1 | 161 | 133 | 56 | 50 | 58 | Φ12 |
| 32 | QD-32RH/LH | Φ30 | R1¼ | Rc1¼ | 188 | 158 | 59 | 63 | 70 | Φ14 |
| 40 | QD-40RH/LH | Φ38 | R1½ | Rc1½ | 227 | 192 | 69 | 70 | 78 | Φ16 |
| 50 | QD-50RH/LH | Φ48 | R2 | Rc2 | 238 | 193 | 70 | 85 | 95 | Φ18 |
| 65 | QD-65RH/LH | Φ64 | R2½ | Rc¾ | 419 | 384 | 76 | 98 | 109 | Φ20 |

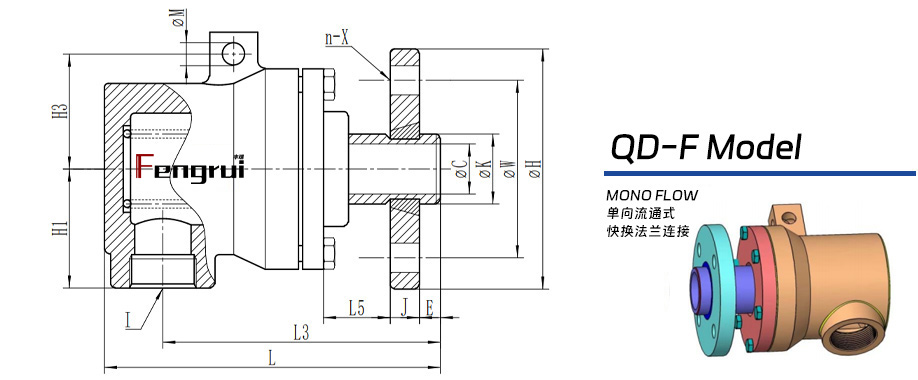

| QD-F型旋转接头 - 单向流通式 - 快换法兰连接方式 | |||||||||||||||
| DN | Model | C | K | I | L | L3 | L5 | H1 | H3 | M | W | H | E | J | n-X |
| 20 | QD-F20A | Φ18 | Φ27 | Rc½ | 159 | 132 | 31 | 30 | 54 | Φ12 | 75 | 105 | 10 | 14 | 4-Φ14 |
| 25 | QD-F25A | Φ24 | Φ33 | Rc¾ | 160 | 133 | 32 | 50 | 58 | Φ12 | 85 | 115 | 10 | 14 | 4-Φ14 |
| 32 | QD-F32A | Φ30 | Φ42 | Rc1 | 192 | 162 | 35 | 63 | 70 | Φ14 | 100 | 140 | 12 | 16 | 4-Φ18 |
| 40 | QD-F40A | Φ38 | Φ48 | Rc1¼ | 227 | 192 | 41 | 70 | 78 | Φ16 | 110 | 150 | 12 | 16 | 4-Φ18 |
| 50 | QD-F50A | Φ48 | Φ60 | Rc1½ | 238 | 193 | 36 | 85 | 95 | Φ18 | 125 | 165 | 16 | 18 | 4-Φ18 |
| 65 | QD-F65A | Φ64 | Φ75 | Rc2 | 434 | 389 | 40 | 98 | 109 | Φ20 | 145 | 185 | 20 | 20 | 4-Φ18 |

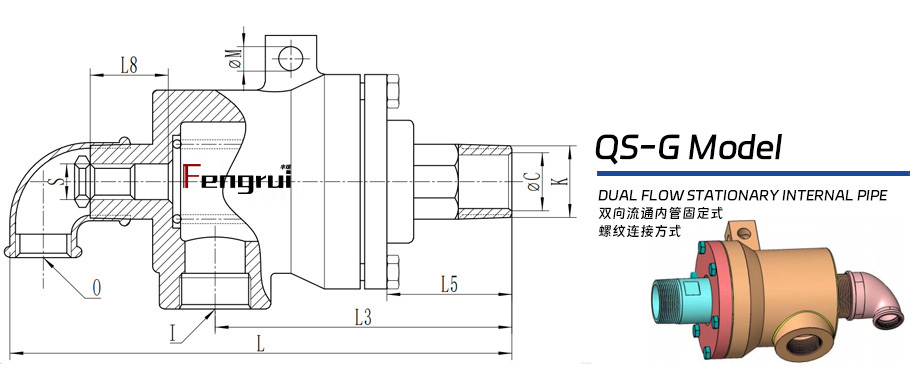

| QS-G型旋转接头 - 双向流通内管固定式 - 螺纹连接方式 | |||||||||||
| DN | Model | C | K | I | O | S | L | L3 | L5 | L8 | M |
| 20 | QS-G20-08RH/LH | Φ18 | R¾ | Rc¾ | Rc½ | G¼ | 210 | 133 | 40 | 34 | Φ12 |
| 25 | QS-G25-10RH/LH | Φ24 | R1 | Rc¾ | Rc½ | G⅜ | 215 | 135 | 56 | 40 | Φ12 |
| 32 | QS-G32-15RH/LH | Φ30 | R1¼ | Rc1 | Rc½ | G½ | 254 | 156 | 59 | 42 | Φ14 |
| 40 | QS-G40-20RH/LH | Φ38 | R1½ | Rc1¼ | Rc¼ | G¾ | 291 | 187 | 69 | 45 | Φ16 |
| 50 | QS-G50-25RH/LH | Φ48 | R2 | Rc1½ | Rc1 | G1 | 315 | 199 | 70 | 45 | Φ18 |
| 65 | QS-G65-32RH/LH | Φ64 | R2½ | Rc2 | Rc1¼ | G1¼ | 402 | 200 | 76 | 55 | Φ20 |

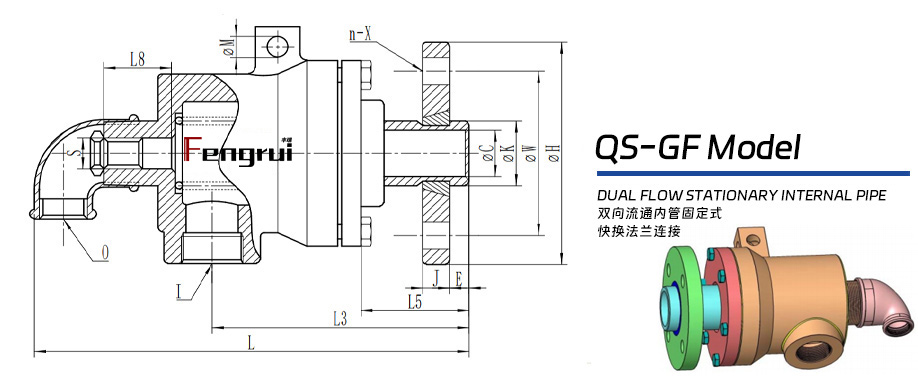

| QS-GF型旋转接头 - 双向流通内管固定式 - 快换法兰连接方式 | ||||||||||||||||
| DN | Model | C | K | I | O | S | L | L3 | L5 | L8 | M | W | H | J | E | n-X |
| 20 | QS-GF20-08RH/LH | Φ18 | Φ27 | Rc¾ | Rc½ | G¼ | 214 | 132 | 55 | 34 | Φ12 | 75 | 105 | 10 | 14 | 4-Φ14 |
| 25 | QS-GF25-10RH/LH | Φ24 | Φ33 | Rc¾ | Rc½ | G⅜ | 224 | 159 | 56 | 40 | Φ12 | 85 | 115 | 10 | 14 | 4-Φ14 |
| 32 | QS-GF32-15RH/LH | Φ30 | Φ42 | Rc1 | Rc½ | G½ | 264 | 162 | 63 | 42 | Φ14 | 100 | 140 | 12 | 16 | 4-Φ18 |
| 40 | QS-GF40-20RH/LH | Φ38 | Φ48 | Rc1¼ | Rc¼ | G¾ | 304 | 187 | 69 | 45 | Φ16 | 110 | 150 | 12 | 16 | 4-Φ18 |
| 50 | QS-GF50-25RH/LH | Φ48 | Φ60 | Rc1½ | Rc1 | G1 | 334 | 191 | 70 | 45 | Φ18 | 125 | 165 | 16 | 18 | 4-Φ18 |
| 65 | QS-GF65-32RH/LH | Φ64 | Φ75 | Rc2 | Rc1¼ | G1¼ | 407 | 215 | 91 | 55 | Φ20 | 145 | 185 | 20 | 20 | 4-Φ18 |

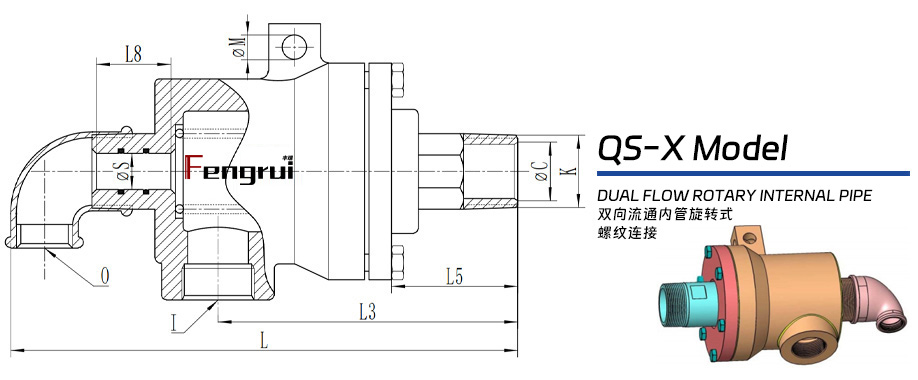

| QS-X型旋转接头 - 双向流通内管旋转式 - 螺纹连接方式 | |||||||||||
| DN | Model | C | K | I | O | S | L | L3 | L5 | L8 | M |
| 20 | QS-X20-08RH/LH | Φ18 | R¾ | Rc¾ | Rc½ | Φ12 | 210 | 133 | 40 | 34 | Φ12 |
| 25 | QS-X25-10RH/LH | Φ24 | R1 | Rc¾ | Rc½ | Φ16 | 215 | 135 | 56 | 40 | Φ12 |
| 32 | QS-X32-15RH/LH | Φ30 | R1¼ | Rc1 | Rc½ | Φ20 | 254 | 156 | 59 | 42 | Φ14 |
| 40 | QS-X40-20RH/LH | Φ38 | R1½ | Rc1¼ | Rc¼ | Φ25 | 291 | 187 | 69 | 45 | Φ16 |
| 50 | QS-X50-25RH/LH | Φ48 | R2 | Rc1½ | Rc1 | Φ32 | 315 | 199 | 70 | 45 | Φ18 |
| 65 | QS-X65-32RH/LH | Φ64 | R2½ | Rc2 | Rc1¼ | Φ40 | 402 | 200 | 76 | 55 | Φ20 |

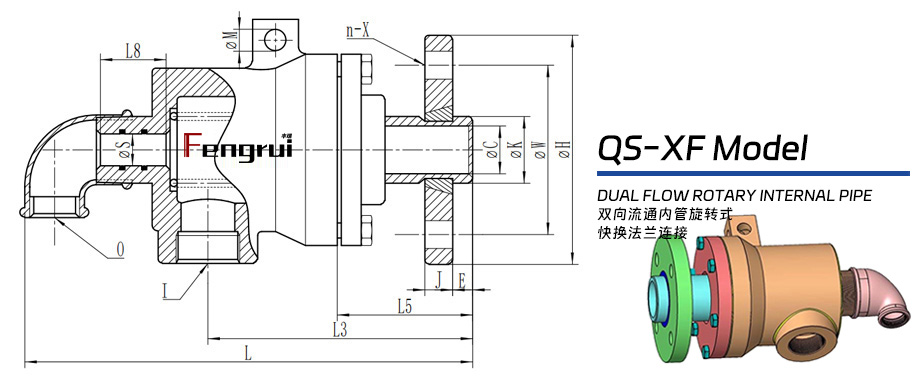

| QS-XF型旋转接头 - 双向流通内管旋转式 - 快换法兰连接方式 | ||||||||||||||||
| DN | Model | C | K | I | O | S | L | L3 | L5 | L8 | M | W | H | J | E | n-X |
| 20 | QS-XF20-08RH/LH | Φ18 | Φ27 | Rc¾ | Rc½ | Φ12 | 214 | 132 | 55 | 34 | Φ12 | 75 | 105 | 10 | 14 | 4-Φ14 |
| 25 | QS-XF25-10RH/LH | Φ24 | Φ33 | Rc¾ | Rc½ | Φ16 | 224 | 159 | 56 | 40 | Φ12 | 85 | 115 | 10 | 14 | 4-Φ14 |
| 32 | QS-XF32-15RH/LH | Φ30 | Φ42 | Rc1 | Rc½ | Φ20 | 264 | 162 | 63 | 42 | Φ14 | 100 | 140 | 12 | 16 | 4-Φ18 |
| 40 | QS-XF40-20RH/LH | Φ38 | Φ48 | Rc1¼ | Rc¼ | Φ25 | 304 | 187 | 69 | 45 | Φ16 | 110 | 150 | 12 | 16 | 4-Φ18 |
| 50 | QS-XF50-25RH/LH | Φ48 | Φ60 | Rc1½ | Rc1 | Φ32 | 334 | 191 | 70 | 45 | Φ18 | 125 | 165 | 16 | 18 | 4-Φ18 |
| 65 | QS-XF65-32RH/LH | Φ64 | Φ75 | Rc2 | Rc1¼ | Φ40 | 407 | 215 | 91 | 55 | Φ20 | 145 | 185 | 20 | 20 | 4-Φ18 |
上表为Q型导蒸汽旋转接头典型参数。最终规格取决于您的工况——介质、压力、温度与转速。请联系工程师确认适合您设备的准确配置。
核心特点：Q型导蒸汽旋转接头，采用单 / 双通路球面密封设计，石墨密封副，适配蒸汽、热水介质；最大压力 1.8MPa，耐温 0℃~+260℃，最高转速 500RPM，接口规格 1/2"~4" 螺纹 / DN15~DN100 法兰，铸铁、碳钢壳体，广泛用于造纸烘缸、各类加热辊筒及旋转蒸汽加热筒体，实现回转设备饱和蒸汽稳定输送。
橡塑加工类设备
- 橡胶复合机：复合辊蒸汽加热，胶材热压成型恒温控温
- 橡胶压延机（辊压机）：压延辊通入蒸汽升温，橡胶塑化、压片成型
- 橡胶密炼机：密炼机转子 / 料筒蒸汽预热回路
- 挤出机料筒加热辊：挤出辊筒蒸汽恒温加热，保障橡塑挤出工艺稳定
- 压光机：压光辊蒸汽加热，提升胶片表面平整度
造纸与包装类设备
- 涂布机：涂布烘辊蒸汽加热，涂层烘干固化
- 瓦楞机：瓦楞辊蒸汽加热，瓦楞纸板成型烘干
- 造纸烘缸：纸机烘筒通入饱和蒸汽，纸张脱水干燥
- 纸塑复合机：复合烘辊蒸汽加热，纸塑贴合固化
- 软包装熟化辊、复合辊：辊筒蒸汽恒温加热
干燥设备类
- 双锥回转真空干燥机：双锥罐体回转，蒸汽 / 热水通过旋转接头进入夹套加热，真空状态下热敏性物料低温干燥
- 真空耙式干燥机：耙式搅拌轴回转，蒸汽通入夹套及搅拌轴内部加热，膏状、浆状物料真空干燥
- 回转滚筒干燥机（单筒 / 三筒）：滚筒回转，蒸汽通过旋转接头进入筒内加热管 / 夹套，矿粉、污泥、粮食、化工物料连续干燥
- 空心桨叶干燥机（楔形桨叶）：桨叶轴回转，蒸汽通入空心轴及空心桨叶内部加热，污泥、化工废渣、食品物料间接加热干燥
- 盘式连续干燥机：多层耙叶回转，蒸汽通入加热盘内部，物料逐层下落连续干燥
- 滚筒刮板干燥机：滚筒回转，蒸汽通入滚筒内部加热，物料在筒外壁成膜干燥，适用于液状、膏状物料
- 真空带式干燥机：履带回转，蒸汽通入加热板，物料在真空环境下连续低温干燥
- 流化床干燥机（振动 / 卧式）：振动床体回转 / 摆动，蒸汽加热空气，颗粒物料流态化干燥
- 喷雾干燥机：雾化塔回转部件、热风分配器蒸汽伴热，乳粉、中药提取物、化工粉料喷雾干燥
- 冷冻干燥机（冻干机）：冻干箱搁板蒸汽加热（升华解析阶段），回转式进出料机构蒸汽伴热
- 真空烘箱 / 回转烘箱：回转料盘 / 料筒蒸汽加热，药材、电子元件、粉体低温干燥
- 离心喷雾干燥机 / 压力喷雾干燥机：热风分配器、旋转雾化器蒸汽伴热保温
- 气流干燥机（脉冲 / 直管）：回转加料器、分散器蒸汽伴热，淀粉、木屑、粉料气流干燥
- 微波干燥机 / 微波真空干燥机：回转腔体蒸汽辅助加热，食品、药材低温干燥
- 转鼓干燥机（薄片干燥）：转鼓回转，蒸汽通入鼓内加热，酵母、淀粉、麦片薄片干燥
- 污泥干化机（圆盘 / 桨叶 / 带式）：回转加热轴通入蒸汽，市政污泥、工业污泥低温干化
- 粮食烘干机（塔式 / 滚筒）：回转缓苏段蒸汽加热，稻谷、玉米、小麦烘干
- 果蔬烘干机 / 中药材烘干机：回转料盘 / 网带蒸汽加热，果蔬片、中药材恒温干燥
- 饲料烘干机 / 宠物粮烘干机：回转滚筒蒸汽加热，颗粒饲料、宠物粮烘干
- 淀粉烘干机 / 蛋白粉烘干机：回转滚筒、气流干燥蒸汽加热，淀粉、植物蛋白干燥
- 染料 / 颜料干燥机：回转真空干燥、耙式干燥蒸汽加热，染料颜料粉体干燥
- 农药 / 化肥干燥机：回转滚筒、流化床蒸汽加热，农药、化肥颗粒干燥
- 锂电池材料干燥机（正极 / 负极材料）：双锥回转真空干燥、真空耙式干燥，蒸汽加热，锂电粉体真空干燥
- 碳纤维 / 玻纤干燥机：回转滚筒、烘道蒸汽加热，纤维原丝烘干
- 陶瓷 / 耐火材料干燥机：回转滚筒、隧道窑预热段蒸汽加热，陶瓷粉料、耐火材料烘干
- 环保固废干燥机：回转滚筒、桨叶干燥蒸汽加热，废渣、污泥、废盐干燥
化工与能源类设备
- 回转反应釜：回转筒体通入蒸汽，物料回转加热反应
- 石油蒸馏塔旋转部件：蒸馏塔回转组件蒸汽伴热保温
- 蒸汽回转干燥机：干燥转筒蒸汽内加热，粉料脱水烘干
- 沥青加热回转滚筒：沥青物料回转蒸汽保温、加热
- 回转煅烧窑 / 焙烧窑：窑体预热段蒸汽伴热
- 蒸发器 / 结晶器：回转式薄膜蒸发器蒸汽加热
- 发酵罐 / 生物反应器：回转搅拌轴蒸汽加热保温
其他通用工业设备
- 导热油加热辊：热水 / 蒸汽两用加热辊筒
- 塑料薄膜与涂布生产线：薄膜拉伸、定型烘辊蒸汽加热
- 纺织热定型压延机：定型辊蒸汽加热，织物热定型
- 淀粉 / 药品烘干转鼓：转鼓通入蒸汽，粉体物料干燥
- 颗粒机 / 制粒机分油器：制粒辊蒸汽预热保温
- 蒸汽釜：回转式蒸汽蒸煮釜
- 反应釜：回转式夹套蒸汽加热反应釜
- 胶合板 / 人造板热压机：热压辊蒸汽加热
- 食品回转烘干滚筒：粮食、果蔬烘干转筒蒸汽加热
- 印染烘筒 / 定型机烘筒：蒸汽加热织物烘干
- 卷烟 / 烟草烘干设备：回转烘丝筒蒸汽加热
- 茶叶杀青 / 烘干设备：回转杀青滚筒蒸汽加热
提交工况参数（介质、压力、温度、转速、接口尺寸）即可获取选型与报价，常规型号2-7天交货，定制产品20-35天，支持螺纹标准、法兰标准、通路、通径规格、材质定制。
