在工业冷却系统中，冷却水旋转接头是实现固定管路与旋转设备之间介质密闭循环的核心配件，广泛适配各类设备360°旋转通水、散热、降温工况。市面上通水旋转接头品类丰富，涵盖单通路、双通路、三通路、四通路及多通路结构，包含H型、WF型等主流系列，适配不同压力、转速、温度、设备结构工况。
其中H型冷却水旋转接头凭借高通用性、高性价比优势，成为市场销量最大、应用最广泛的通用款通水接头，但并非全工况通用。很多企业采购选型仅认准H型，忽略设备通路需求、运行参数、结构适配性，导致接头漏水、过热、卡顿、冷却失效、使用寿命锐减等问题。本文摒弃单一型号讲解，从设备结构、技术参数、工况条件出发，全面覆盖各类通水旋转接头选型标准，适配全行业工业冷却场景。
一、冷却水旋转接头通用定义与设备适配逻辑
冷却水旋转接头是专为水基冷却介质研发的动态密封连接件，核心作用是解决辊筒、主轴、模具、烘筒等旋转设备的不间断通水循环难题，区别于液压、气动旋转接头，通水旋转接头主打低扭矩、低阻力、耐水冷腐蚀、密封适配清水介质的特性。
选型核心逻辑：先匹配设备通路与结构，再核对技术参数，最后确定具体型号。不同工业设备的冷却循环需求不同，对应旋转接头通路数量、结构类型、承压转速等级完全不同，不能单一依靠常用型号套用所有工况。目前工业主流通水旋转接头包含通用H型、WF型回转接头、多通路定制接头等，全面覆盖中小型常规冷却、精密高速冷却、多路同步循环冷却等场景。
二、通水旋转接头主流型号分类与适配设备场景
工业常用冷却水旋转接头根据结构、通路、型号可分为三大类，覆盖绝大多数通水冷却工况，各型号各司其职，无绝对通用款，仅适配场景差异：

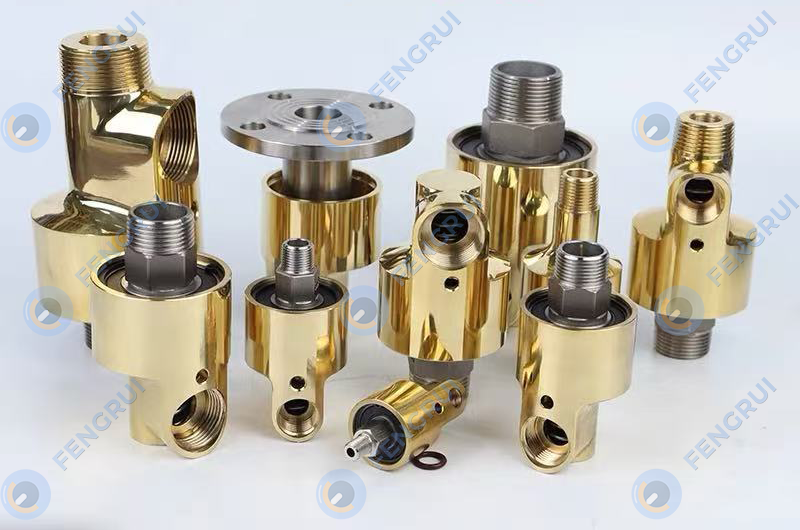

1、55/57、H型冷却水旋转接头（通用型）
作为市场应用最广、销量最高的通水旋转接头，H型铜接头主打标准化、通用化设计，分为HD单向通路、HS双向通路两大细分类型，结构简单、拆装便捷、维护成本低。整体采用平面平衡式密封结构，适配常规常压、中低速水冷设备，是中小型冷却设备的基础优选型号。
适配场景：普通印刷机、纺织烘筒、橡塑辊筒、常规机床、简易模具单/双向水冷循环工况。

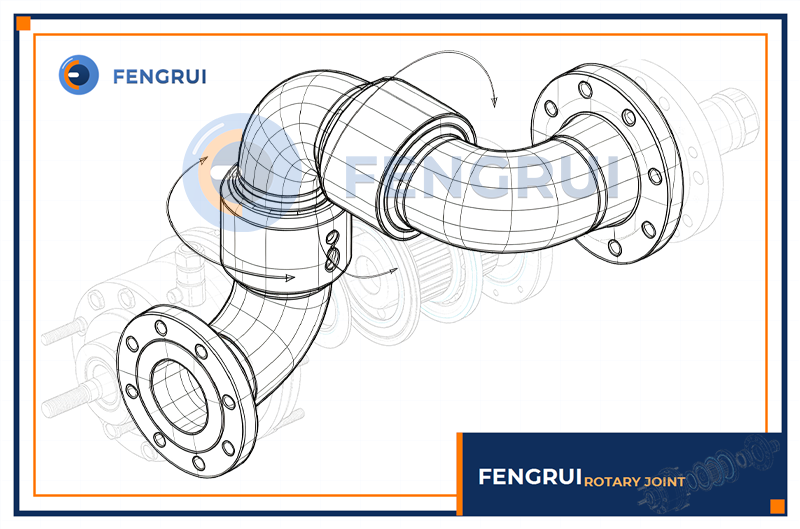

2、WF型通水回转接头（大通径）
WF型回转接头是大通径单通路冷却水旋转接头，区别于H型通用结构，采用高强度壳体与精密组合密封，承压能力更强、转速上限更高、密封稳定性更好，可适配高精度、高负荷、连续运转的通水冷却设备，弥补了H型接头在DN100~DN1200通径规格下的缺失。
适配场景：鹤管、装卸臂、精细化工管道、石油能源管道、大型回转设备、船舶甲板设备、绞车等

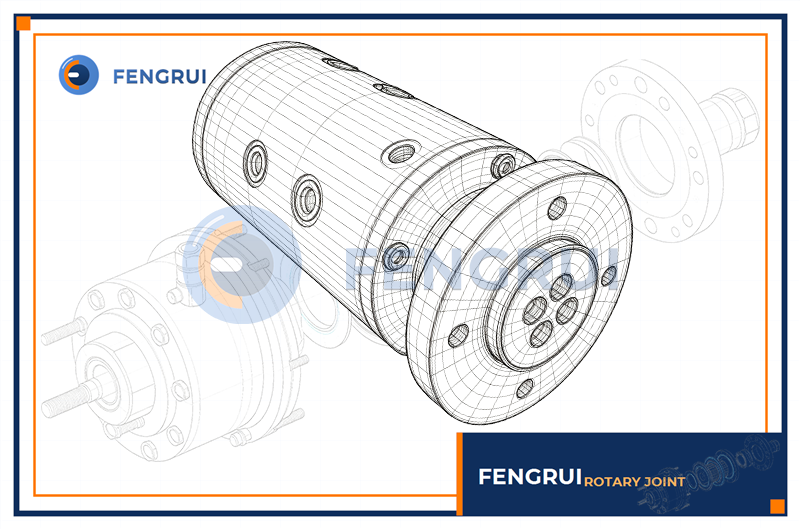

3、多通路通水旋转接头（多路循环专用）
针对单双通路无法满足的复杂冷却工况，工业配套有三通路、四通路及定制多通路通水旋转接头，可实现多路冷却水独立循环、进出水分离、分区降温，解决大型设备多通道冷却、冷热介质分流的核心需求，是大型工业成套设备的专用配件。
适配场景：大型压铸模具、多通道辊压设备、自动化成套冷却生产线、冶金大型换热设备、多路温控工业设备。
三、冷却水旋转接头核心技术参数选型标准（全工况通用）
无论选择哪种型号、哪种通路的通水旋转接头，核心选型依据均为设备技术参数，所有型号适配均围绕以下6项核心指标判定，参数匹配是杜绝故障、延长使用寿命的关键：
1、通路数量：匹配设备冷却循环结构
通路是选型第一核心要素，直接决定接头能否适配设备水循环逻辑。单路冷却、单进单出简易工况，可选用H型单向接头；常规进水回水双循环工况，选用H型双向或标准双通路接头；大型设备多区域独立冷却、介质分流工况，必须选用三通路、四通路等多通路冷却水旋转接头，严禁单通路接头替代多通路使用，会直接导致冷却不均、设备过热。
2、工作压力：预留安全承压余量
不同型号通水旋转接头承压等级差异显著：标准H型冷却水旋转接头额定压力0-1.0MPa，适配常压常规工况；WF型精密回转接头承压可达1.6-2.0MPa，适配中高压冷却设备；高压工业设备需选用定制高压款接头。选型硬性标准：接头额定压力必须高于设备实际工作压力30%以上，避免水压波动造成密封击穿、接头渗漏、爆裂故障。
3、运转转速：区分高低速设备工况
转速决定密封结构与轴承配置的选型。常规H型通水旋转接头适配中低速工况，DN6-DN10小通径极限转速3000RPM，DN20-DN25大通径适配1500RPM以内；高速机床、精密主轴等设备，需选用WF型高速优化款接头，搭配精密轴承与耐磨密封，降低高速摩擦发热，避免密封件快速老化失效。低速设备可选用通用款，高速设备必须专用高速型号。
4、介质水质与温度：匹配材质与密封
工业冷却水水质、温度直接决定接头材质和密封选型。常规常温清水、循环冷却水（0-80℃），黄铜壳体+石墨碳化硅密封的通用H型、WF型接头均可适配；水质杂质多、水垢重的工况，需加装过滤装置，选用强化耐磨密封结构；软化水、纯水工况优选不锈钢壳体防锈防腐；高温回水、热水冷却工况，需更换氟胶、高强石墨耐高温密封材质，杜绝高温老化漏水。
5、通径与螺纹规格：匹配设备接口
通水通径（DN6-DN50常规规格）决定冷却水循环流量，需根据设备冷却负荷匹配，流量不足会导致设备降温不达标；接口螺纹包含G管螺纹、M公制螺纹、NPT美制螺纹、法兰连接等，选型必须完全匹配设备接口规格，螺纹不符、通径错位会出现无法安装、接口渗水、流量损耗等问题。法兰连接工况可选用带F后缀的定制型号，适配固定安装需求。
6、连续作业工况：区分间歇/24小时运转
间歇式作业的普通设备，通用H型冷却水旋转接头完全满足需求；24小时连续运转的工业生产线、精密设备，优先选用WF型通水回转接头，其强化结构和耐磨密封可适配长期连续运转，降低高频启停、持续工作带来的磨损故障。
四、不同设备工况精准选型对照表（避坑核心）
常规中小型辊筒、普通模具、低速纺织印刷设备：单/双路循环、常压中低速、间歇作业 → 优选通用H型冷却水旋转接头，性价比最高、适配性最优
精密机床、高速主轴、高压冷却设备、连续生产线：高速、中高压、24小时连续作业 → 选用WF型通水回转接头，拒绝普通H型超负荷使用
大型压铸设备、多区域温控成套设备、多路介质分流设备：多通道独立冷却需求 → 选用三通路、四通路多通路冷却水旋转接头
高温热水、高杂质水质、腐蚀介质冷却工况：摒弃标准通用款，定制不锈钢壳体、耐高温耐磨密封专用通水旋转接头
五、通水旋转接头常见选型故障与对症解决方案
工业现场80%以上的接头漏水、发热、卡顿、寿命短问题，均源于参数与工况不匹配，而非产品质量问题，精准对症可快速解决故障：
低速常压设备轻微渗水：多为密封件磨损、安装偏差，更换同型号优质密封组件，校准安装同轴度即可修复
高速设备接头发热、快速磨损：通用H型转速不达标，更换WF型高速专用通水回转接头，适配高转速工况
冷却效果差、设备降温不均：通路数量不足或通径偏小，根据设备需求升级多通路接头或加大通径规格
长期水质腐蚀、接头生锈堵塞：壳体材质不适配，更换不锈钢材质冷却水旋转接头，配套加装管道过滤器
高压工况接头渗漏、密封失效：额定压力不足，替换高压定制款通水旋转接头，预留充足承压余量
六、总结：冷却水旋转接头科学选型核心原则
正确选择冷却水旋转接头，切忌单一依赖爆款型号，核心遵循「设备工况优先、技术参数匹配、结构通路适配」三大原则。H型冷却水旋转接头作为通用量最大的通用款，仅适配常规常压、中低速、单双路简易冷却工况；精密高速、高压连续工况优选WF型通水回转接头；复杂多通道冷却设备必须匹配多通路旋转接头。
采购通水旋转接头时，需依次确认设备通路数量、工作压力、运转转速、介质温湿度、接口规格、作业模式六大核心参数，结合设备类型精准选型，才能彻底规避漏水、失效、频繁更换等问题，降低设备运维成本，保障工业冷却系统长期稳定运行。
