钢铁电力旋转接头
球体转动式旋转接头，自调心球轴承设计，旋转的同时支持±15°摆动角度，可用于蒸汽与水介质。
技术参数
| 通道路数 | 1 |
|---|---|
| 介质 | 蒸汽、水等 |
| 最大工作压力 | 4.5 MPa（450bar） |
| 最大转速 | 30 RPM |
| 温度范围 | 0 ℃～+220℃ |
| 接口尺寸 | DN80~DN150 法兰 |
| 壳体材质 | 碳钢/不锈钢 |
| 密封件 | PTFE |

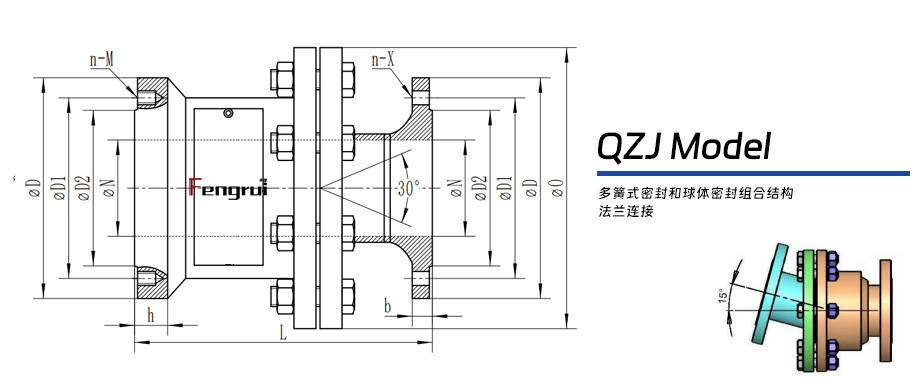

| QZJ型球体转动式旋转接头 - 球体密封 - 法兰连接 | |||||||||||
| DN | Model | L | O | D | D1 | D2 | b | n-X | h | n-M | N |
| 80 | QZJ-80A | 265 | Φ270 | Φ200 | Φ160 | Φ135 | 20 | 8-M16 | 24 | 8-M16 | Φ78 |
| 100 | QZJ-100A | 300 | Φ280 | Φ220 | Φ180 | Φ155 | 20 | 8-M16 | 30 | 8-M16 | Φ96 |
| 125 | QZJ-125A | 369 | Φ335 | Φ250 | Φ210 | Φ185 | 22 | 8-M16 | 32 | 8-M16 | Φ121 |
| 150 | QZJ-150A | 369 | Φ380 | Φ285 | Φ240 | Φ210 | 22 | 8-M20 | 32 | 8-M20 | Φ146 |
上表为QZJ型球体转动式旋转接头典型参数。最终规格取决于您的工况——介质、压力、温度与转速。请联系工程师确认适合您设备的准确配置。
有轴偏差需要摆动角度的管道
钢铁冶金步进梁式加热炉气化冷却联箱
电厂锅炉一二次风暖风器
LNG装卸臂鹤管
提交工况参数（介质、压力、温度、转速、接口尺寸）即可获取选型与报价，常规型号2-7天交货，定制产品20-35天，支持螺纹、通路、材质定制。
