多通路旋转接头
四通路集成式多介质旋转接头，可在同一旋转轴上同时传输液压油、水、压缩空气、真空等多种介质；最高承压 31.5MPa，较常规四通路接头压力更高、转速更快。
技术参数
| 通道路数 | 4 |
|---|---|
| 介质 | 液压油、水、空气、真空等 |
| 最大工作压力 | 25 MPa（320 bar） |
| 最大转速 | 300 RPM |
| 温度范围 | -20 ℃～+100 ℃ |
| 接口尺寸 | G1/4″～G1″ 螺纹 |
| 壳体材质 | 碳钢/不锈钢/铝合金/铜合金 |
| 密封件 | NBR / FKM / FFKM / FFPM / EPDM |

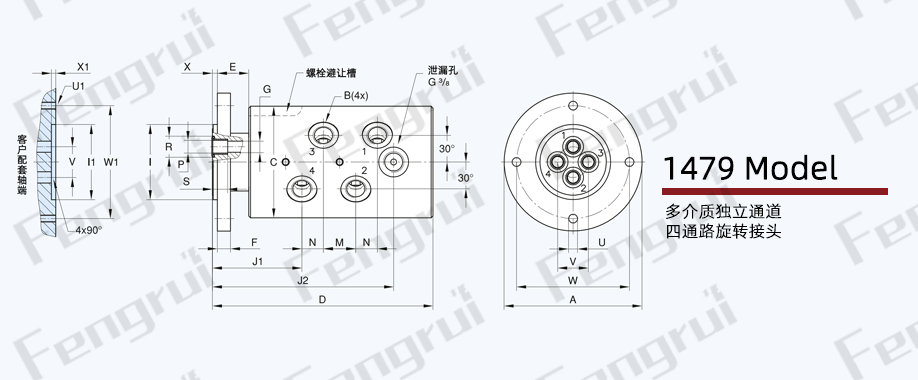

| 1479系列四通路旋转接头规格型号参数表 | |||||||||||||||||||||
| DN | Model | A Φ | B | C Φ | D | E | F | G Φ | I ΦPT | J1 | J2 | M | N | P Φ | R Φ | S | U Φ | V Φ | W Φ | X | Kg |
| 4×15 | 1479-100 | 130 | G1/2 | 108 | 202 | 25 | 13.5 | 13 | 75.000 74.981 | 79.5 | 172 | 31 | 23 | 13 | 19.7 | 15 | 9 | 29 | 110 | 4 | 12.7 |
| 4×15 | 1479-400 | 130 | 1/2 NPT | 108 | 202 | 25 | 13.5 | 13 | 75.000 74.981 | 79.5 | 172 | 31 | 23 | 13 | 19.7 | 15 | 9 | 29 | 110 | 4 | 12.7 |
| 4×15 | 1479-800 | 130 | G1/2 | 108 | 202 | 25 | 13.5 | 13 | 75.000 74.981 | 79.5 | 172 | 31 | 23 | 13 | 19.7 | 15 | 9 | 29 | 110 | 4 | 12.7 |
上表为1479型四通路旋转接头典型参数。最终规格取决于您的工况——介质、压力、温度与转速。请联系工程师确认适合您设备的准确配置。
核心特点：1479 型四通路旋转接头为4 通道高压高速集成式多介质旋转接头，可在同一旋转轴上同时传输液压油、水、压缩空气、真空等多种介质；最高工作压力 31.5MPa，最高转速 300RPM，较常规四通路接头承压更高、转速更快；G1/4"~G1" 螺纹接口，壳体支持碳钢 / 不锈钢 / 铝合金 / 铜合金多种选型，配套 NBR/FKM/FFKM/FFPM/EPDM 多种密封件，适用于高压、中高转速多回路回转工况。
冶金钢铁行业
- 冷轧 / 热轧卷取机、开卷机、分卷机：卷筒涨缩高压液压 + 辊冷却 + 吹扫空气 + 真空吸附四路集成
- 钢卷重卷、横切、纵剪生产线：分度回转台多介质供给，高压液压夹紧、冷却、吹扫、真空同步
- 铝箔、铜箔、有色金属带材生产线：高速收放卷，多通道液压、冷却水、压缩空气、真空并行
- 轧机高压 AGC 压下系统：轧机辊缝调整高压液压 + 辊内冷 + 润滑 + 吹扫多回路回转
- 无缝钢管张力减径机：机架回转高压液压 + 冷却水 + 吹扫 + 润滑
- 镀锌 / 彩涂 / 酸洗线：张力辊、纠偏辊高压液压 + 冷却 + 气动 + 真空
工程机械 & 隧道装备
- 盾构机 / 硬岩 TBM：刀盘驱动高压液压 + 刀盘喷水冷却 + 泡沫注入 + 润滑脂多通路回转
- 顶管机机头：纠偏高压液压 + 冷却水 + 压缩空气 + 泥浆四路介质同步输送
- 随车吊、汽车吊、履带吊：回转平台高压液压 + 冷却 + 气动控制 + 润滑多回路
- 矿山掘进台车、井下钻机：回转钻臂高压液压 + 冲洗水 + 压缩空气 + 润滑
- 旋挖钻机：动力头回转高压液压 + 泥浆循环 + 压缩空气 + 润滑
- 高空作业车：转台回转高压液压 + 冷却 + 气动 + 应急回路
机床 & 自动化工装
- 数控分度盘、高速回转工作台：四路独立通道，高压液压夹紧松开、主轴中心出水、吹气除尘、真空吸附
- 加工中心高速旋转工装：旋转卡盘，真空吸附 + 高压液压夹紧 + 刀具内冷 + 吹扫空气
- 多工位高速回转专机、组合机床：分度回转台多路介质同步，高压液压 + 冷却 + 气动 + 真空
- 磨床 / 车床高速回转工装：工件高压液压夹紧、冷却水路、吹扫气路、真空回路
- 数控车床液压卡盘 + 尾座：高压液压夹紧、顶针液压、冷却、吹扫四路
- 齿轮加工机床：滚齿机 / 插齿机工作台高压液压 + 冷却 + 润滑 + 吹扫
橡塑薄膜行业
- BOPP/PET/BOPA 薄膜高速生产线：高速卷取机四路介质，涨缩高压液压、辊冷却、气动、真空吸附
- 橡胶压延机、轮胎成型机：成型鼓高速回转接头，高压液压、冷却、压缩空气、真空
- 流延膜、吹膜、CPP 生产线：高速收放卷回转台，高压液压张力控制 + 冷却 + 吹扫 + 真空
- 锂电池隔膜生产线：高速收放卷，高压液压 + 冷却 + 气动 + 真空多回路
- 光学膜、保护膜生产线：高精度卷取，高压液压 + 冷却 + 无尘吹扫 + 真空
造纸 & 无纺布行业
- 高速纸机复卷、分切设备：回转卷取工装，高压液压涨缩、辊冷却、气动压辊、真空吸附
- 无纺布纺粘 / 水刺 / 熔喷生产线：高速收放卷多介质回转，高压液压、冷却、压缩空气、真空
- 卫生纸机、生活用纸：高速复卷机，高压液压 + 冷却 + 气动 + 真空
- 特种纸、卡纸生产线：高速卷取，高压液压 + 冷却 + 吹扫 + 真空
印刷 & 包装行业
- 高速凹印机、柔印机、胶印机：印刷滚筒高压液压离合压 + 辊冷却 + 真空吸料 + 气动吹扫
- 高速复合机、干复机、无溶剂复合：复合辊高压液压加压 + 冷却 + 真空 + 气动
- 高速涂布机、上光机：涂布辊高压液压 + 冷却 + 真空 + 无尘吹扫
- 高速制袋机、分切机、模切机：回转工位高压液压 + 冷却 + 气动 + 真空
- 瓦楞纸板高速生产线：单面机瓦楞辊高压液压 + 蒸汽 / 冷却 + 真空 + 气动
- 纸杯 / 纸碗 / 纸盒高速成型机：加热模辊高压液压 + 冷却 + 真空 + 气动
自动化 & 机器人行业
- 高速旋转工装台、回转夹具：多通道高压液压、压缩空气、真空、冷却水同步
- 自动化高速转台装配线、检测转台：分度旋转过程持续供给多路介质
- 焊接变位机、高速翻转工装：工件回转，高压液压夹紧、冷却水路、保护气、吹扫空气
- 工业机器人末端执行器：机器人关节回转，高压液压、气动、真空、冷却多通路
- 自动化包装码垛线：回转码垛头，高压液压 + 气动 + 真空 + 冷却
- 3C 电子自动化：高速旋转测试台，真空吸附 + 气动 + 冷却 + 液压
军工 & 特种装备
- 雷达天线座、卫星通信站：方位俯仰高压液压驱动 + 冷却 + 气动 + 真空多通路
- 导弹发射架、火箭炮：回转台高压液压 + 冷却 + 气动 + 润滑
- 坦克、装甲车辆：炮塔回转高压液压 + 冷却 + 气动 + 防护气
- 航空发动机试车台：旋转部件高压液压油、燃油、冷却液、压缩空气多介质回转
- 特种试验台：高速回转试验台，高压液压 + 冷却 + 气动 + 真空多路
其他通用工况
- 需要**四路独立通道同时输送高压液压油、水、压缩空气、真空**的回转设备
- 高压（最高 25MPa）、中高速（最高 300RPM）多介质不串腔的旋转流体输送
- 分度回转台、多工位高速旋转工装、卷取设备多介质同步传输场景
- 壳体多材质可选（碳钢 / 不锈钢 / 铝合金 / 铜合金），适配轻量化、防腐、高强度不同工况
- 密封件多材质可选（NBR/FKM/FFKM/FFPM/EPDM），适配不同介质与温度
- 非标定制特殊通路数、特殊接口、特殊安装尺寸的四通路旋转接头
提交工况参数（介质、压力、温度、转速、接口尺寸）即可获取选型与报价，常规型号2-7天交货，定制产品20-35天，支持螺纹、通路、材质定制。
