多通路旋转接头
四通路旋转接头，可用于卷取与分度机械的多回路液压与冷却液传输或多介质传输设备。
技术参数
| 通道路数 | 4 |
|---|---|
| 介质 | 液压油、水、空气、真空等 |
| 最大工作压力 | 21 MPa（210 bar） |
| 最大转速 | 200RPM |
| 温度范围 | -20 ℃～+100 ℃ |
| 接口尺寸 | G1/4″～G1″ 螺纹 |
| 壳体材质 | 碳钢/不锈钢/铝合金/铜合金等 |
| 密封件 | NBR / FKM / FFKM / FFPM / EPDM |

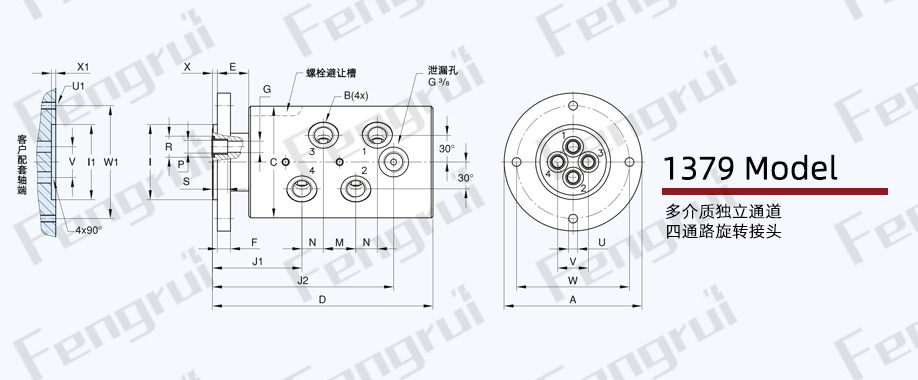

| 1379四通路旋转接头 - 多介质通道系列 | |||||||||||||||||||||
| DN | Model | A Φ | B | C Φ | D | E | F | G Φ | I ΦPT | J1 | J2 | M | N | P Φ | R Φ | S | U Φ | V Φ | W Φ | X | Kg |
| 4×10 | 1379-160 | 110 | G3/8 | 88 | 176 | 25 | 11 | 9 | 60.000 59.981 | 71 | 145 | 26 | 17 | 12 | 16.7 | 12 | 7.2 | 24.5 | 90 | 4 | 3.5 |
| 4×10 | 1379-460 | 110 | 3/8 NPT | 88 | 176 | 25 | 11 | 9 | 60.000 59.981 | 71 | 145 | 26 | 17 | 12 | 16.7 | 12 | 7.2 | 24.5 | 90 | 4 | 7.6 |
| 4×10 | 1379-860 | 110 | G3/8 | 88 | 176 | 25 | 11 | 9 | 60.000 59.981 | 71 | 145 | 26 | 17 | 12 | 16.7 | 12 | 7.2 | 24.5 | 90 | 4 | 7.6 |
上表为1379型四通路旋转接头典型参数。最终规格取决于您的工况——介质、压力、温度与转速。请联系工程师确认适合您设备的准确配置。
卷取机多回路液压系统
液压+冷却液复合传输
旋转分度台
收卷/放卷轴
提交工况参数（介质、压力、温度、转速、接口尺寸）即可获取选型与报价，常规型号2-7天交货，定制产品20-35天，支持螺纹标准、通路规格、法兰规格、材质定制。
需要耐酸碱防腐性能的需提供流通介质说明，以便正确选配密封件材质。另外提供镍基合金、哈氏合金等特殊钢材的订制。
