埋入式旋转接头
钢铁冶金连铸连轧机械埋入式旋转接头，用于辊筒与轴内部的冷却循环系统。
技术参数
| 通道路数 | 2 |
|---|---|
| 介质 | 冷却水、气体 |
| 最大工作压力 | 2.5 MPa（25 bar） |
| 最大转速 | 600 RPM |
| 温度范围 | -20 ℃～+120 ℃ |
| 接口尺寸 | 定制安装 |
| 壳体材质 | 铜合金 |
| 密封件 | 碳化硅 |

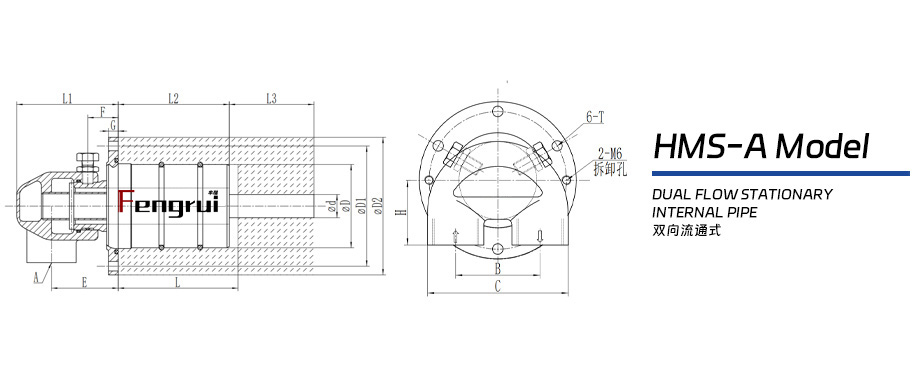

| HMS-A型连铸机埋入式旋转接头 - 双向流通式 - 法兰连接 | |||||||||||||||||
| DN | Model | A | B | C | d | 安装孔D(H8) | 安装孔L | D1 | D2 | L1 | L2 | L3 | E | F | G | H | T |
| 15 | HMS-A 15 | Rc1/2 | 51 | 85 | 14 | 46 | 62 | 72 | 88 | 73 | 60 | 49 | 49 | 23 | 6 | 39 | M6 |
| 20A | HMS-A 20A | Rc3/4 | 51 | 85 | 14 | 46 | 62 | 72 | 88 | 73 | 60 | 49 | 49 | 23 | 6 | 39 | M6 |
| 20B | HMS-A 20B | Rc3/4 | 51 | 85 | 19 | 59 | 82 | 83 | 95 | 73 | 76 | 49 | 49 | 23 | 6 | 39 | M6 |
| 25 | HMS-A 25 | Rc1 | 65 | 106 | 28 | 71 | 94 | 98 | 112 | 99 | 85 | 48 | 68 | 26 | 6 | 52 | M6 |
| 注：安装孔尺寸可根据拉矫机、连轧机、连铸机、扇形锻设备实际连接尺寸订制！ | |||||||||||||||||

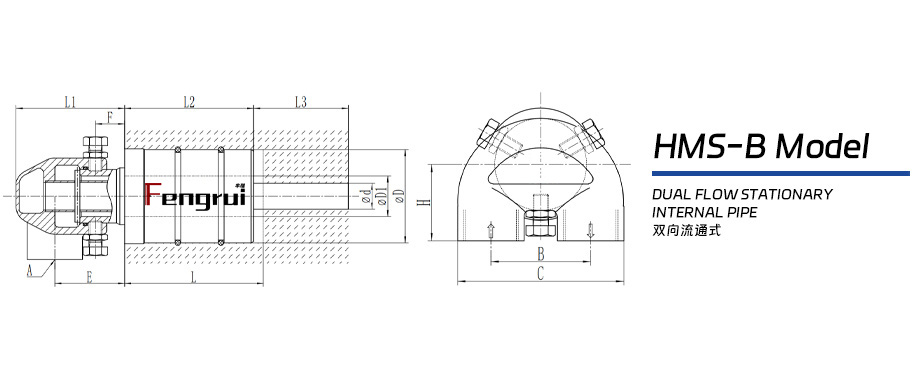

| HMS-B型连铸机埋入式旋转接头 - 双向流通式 | |||||||||||||
| DN | Model | A | B | C | d | 安装孔D（H8） | 安装孔L | D1 | L1 | L2 | E | F | H |
| 15 | HMS-B 15 | Rc1/2 | 51 | 85 | 14 | 46 | 67.8 | 28 | 67 | 49 | 43 | 16 | 39 |
| 20A | HMS-B 20A | Rc3/4 | 51 | 85 | 14 | 46 | 67.8 | 28 | 67 | 49 | 43 | 16 | 39 |
| 20B | HMS-B 20B | Rc3/4 | 51 | 85 | 19 | 59 | 98.5 | 38 | 67 | 49 | 43 | 16 | 39 |
| 25 | HMS-B 25 | Rc1 | 65 | 106 | 28 | 71 | 101 | 48 | 91 | 48 | 60 | 18 | 52 |
| 注：安装孔尺寸可根据拉矫机、连轧机、连铸机、扇形锻设备实际连接尺寸订制！ | |||||||||||||
上表为HMS型埋入式旋转接头典型参数。最终规格取决于您的工况——介质、压力、温度与转速。请联系工程师确认适合您设备的准确配置。
重型辊筒液压
压机轴冷却
挤出机螺杆轴
大型主轴系统
连铸机械
连轧机械
拉矫机械
扇形段
提交工况参数（介质、压力、温度、转速、接口尺寸）即可获取选型与报价，常规型号2-7天交货，定制产品20-35天，支持螺纹、通路、材质定制。
