埋入式旋转接头
冶金拉矫、连铸、连轧、扇形段埋入式旋转接头，适用于小孔径旋转轴与主轴。
技术参数
| 通道路数 | 1~2 |
|---|---|
| 介质 | 液压油 |
| 最大工作压力 | 2.5 MPa（25 bar） |
| 最大转速 | 500 RPM |
| 温度范围 | -20 ℃～+100 ℃ |
| 接口尺寸 | 定制安装 |
| 壳体材质 | 铜合金/不锈钢 |
| 密封件 | 碳化硅 |

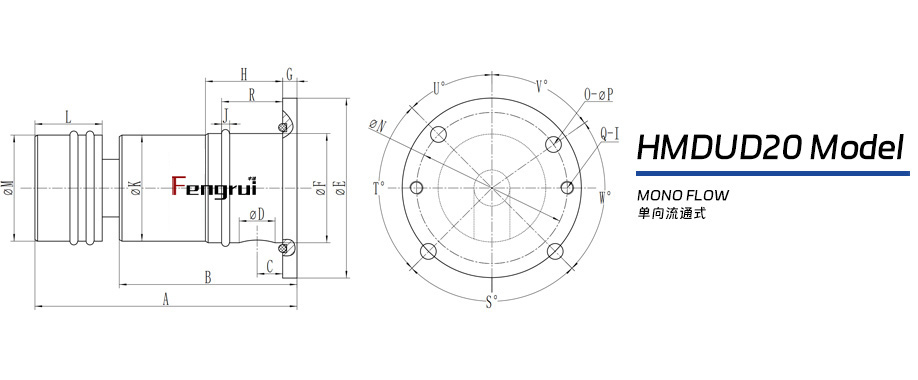

| HMDUD20型扇形段埋入式旋转接头 - 单向流通式 - 法兰连接 | |||||||||||||||||||||||
| Model | A | B | C | D | E | F | G | H | R | J | K | L | M | N | O | P | Q | I | S | T | U | V | W |
| HMDUD20-01 | 131.5 | 83 | 11.5 | 20 | 100 | 60e8 | 8 | 36 | 34 | 4.8 | 57 | 37.5 | 59h6 | 84 | 4 | 9 | 2 | M8 | 90 | 90 | 45 | 55 | 80 |
| HMDUD20-02 | 142 | 95 | 17 | 20 | 100 | 60e8 | 8 | 41 | 34 | 4.8 | 58 | 37.5 | 59h6 | 84 | 4 | 9 | 2 | M8 | 90 | 90 | 45 | 55 | 80 |
| HMDUD20-03 | 136 | 95 | 14.2 | 20 | 100 | 60e8 | 8 | 48 | 34 | 4.8 | 58.5 | 37.5 | 59h6 | 84 | 4 | 9 | 2 | M8 | 90 | 90 | 45 | 55 | 80 |
| 注：滑套等相关尺寸可根据拉矫机、连轧机、连铸机、扇形锻设备实际安装尺寸订制。 | |||||||||||||||||||||||

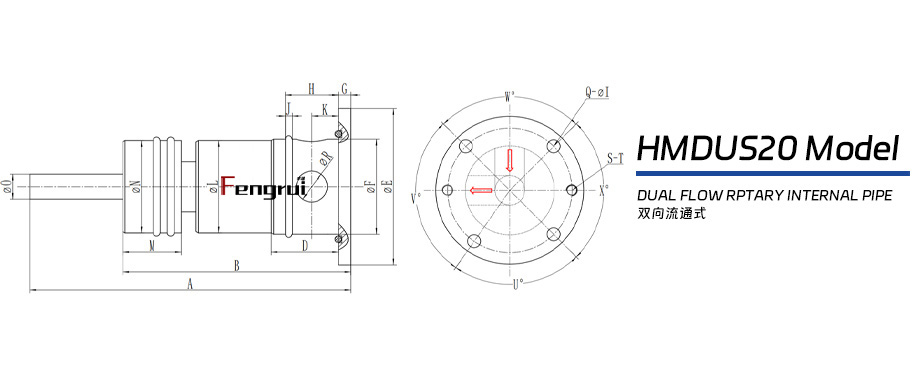

| HMDUS20型扇形段埋入式旋转接头 - 双向流通式 - 法兰连接 | ||||||||||||||||||||||||
| Model | A | B | C | D | E | F | G | H | R | J | K | L | M | N | O | P | Q | I | S | T | U | V | W | X |
| HMDUS20-01 | 156.5 | 135.5 | 87 | 40 | 100 | 60e8 | 8 | 34.8 | 20 | 4.8 | 15 | 57 | 37.5 | 59h6 | 19h9 | 84 | 4 | M89 | 2 | M8 | 80 | 100 | 90 | 90 |
| HMDUS20-02 | 195 | 135.5 | 87 | 41 | 100 | 60e8 | 8 | 36 | 20 | 4.8 | 17 | 57 | 37.5 | 59h6 | 19h9 | 84 | 4 | M89 | 2 | M8 | 80 | 100 | 90 | 90 |
| 注：滑套等相关零配件尺寸可根据拉矫机、连轧机、连铸机、扇形锻设备实际安装尺寸订制。 | ||||||||||||||||||||||||
上表为HMDU20型埋入式旋转接头典型参数。最终规格取决于您的工况——介质、压力、温度与转速。请联系工程师确认适合您设备的准确配置。
核心特点：紧凑型埋入式设计，旋转接头本体可直接安装于轴、辊筒与主轴内部，不占用外部空间，专为空间受限场合设计；单通路冷却水，最高 500RPM中高转速，铜合金 / 不锈钢壳体，碳化硅密封耐磨耐腐蚀，广泛用于连铸连轧拉矫等冶金设备及各类辊筒、主轴内冷工况。
钢铁 & 冶金行业（核心应用）
- 连铸机：扇形段辊子内部冷却水旋转接头，埋入辊轴内节省空间
- 连铸机：拉矫机辊道、弯曲段辊子、矫直段辊子内冷
- 连轧机：热轧 / 冷轧连轧机组工作辊、支撑辊内部冷却水
- 棒线材轧机：精轧机组辊环、导卫装置冷却水路埋入式接头
- 无缝钢管轧机：连轧管机芯棒、限动芯棒冷却水旋转接头
- 型钢轧机：万能轧机辊子、立辊内部冷却水
- 加热炉：炉底辊、炉内辊道内部冷却水埋入式接头
- 镀锌 / 彩涂线：沉没辊、稳定辊、炉内辊内部冷却水
- 冷轧酸洗线：纠偏辊、张力辊、转向辊内部冷却水
- 重卷 / 拉矫机组：弯曲辊、矫直辊、张力辊内冷旋转接头
塑料 & 橡胶行业
- 挤出机：螺杆轴芯部冷却水埋入式旋转接头，直接装入螺杆尾端
- 双螺杆挤出机：两根螺杆芯部冷却，并排埋入式接头
- 注塑机：螺杆料筒冷却、模板辊轴内部冷却水
- 压延机：压延辊筒内部冷却水 / 热油，埋入辊轴端节省空间
- 密炼机：转子轴芯部冷却水旋转接头，埋入转子端部
- 开炼机：开炼机辊筒内部冷却水埋入式接头
- 轮胎成型机：成型鼓主轴、贴合辊内部冷却水
- 轮胎硫化机：活络模主轴、加热盘内部冷却 / 加热介质
- 流延膜 / 吹膜机：冷却辊、定型辊内部冷却水埋入式接头
机床 & 机械加工行业
- 加工中心 / 数控铣床：主轴中心出水（CTS）埋入式旋转接头，刀具内冷
- 数控车床：主轴中心出水、卡盘油缸冷却水路
- 磨床：砂轮主轴、工件主轴内部冷却水埋入式接头
- 深孔钻床 / 枪钻：主轴中心高压冷却液旋转接头
- 龙门铣 / 镗床：主轴中心出水、镗杆内部冷却液
- 齿轮加工机床：滚齿机、插齿机主轴冷却
- 组合机床 / 专用机床：多轴箱主轴、动力头内部冷却
- 电主轴 / 高速主轴：电机定子冷却、轴承润滑冷却水路
造纸行业
- 造纸机：真空伏辊、真空压辊、网辊内部冷却水 / 真空通路
- 造纸机：烘缸轴端冷凝水 / 蒸汽埋入式接头，节省传动侧空间
- 压光机 / 软压光：压光辊内部冷却水 / 热油埋入式接头
- 涂布机：涂布辊、背辊、冷却辊内部冷却水
- 复卷机 / 分切机：底辊、导辊内部冷却水
- 卫生纸机：扬克烘缸轴端、压榨辊内部冷却
- 制浆设备：磨浆机主轴、盘磨机磨盘内部冷却水
纺织 & 印染行业
- 定型机 / 拉幅机：加热辊、冷却辊内部介质埋入式接头
- 印花机 / 蒸化机：印花导带辊、烘筒内部蒸汽 / 冷却水
- 染色机 / 溢流机：导布辊、扩幅辊内部冷却水
- 化纤纺丝：纺丝辊、牵引辊、热辊内部油 / 水冷却
- 无纺布生产线：热轧辊、冷却辊、烘干筒内部介质
- 地毯 / 毛毯生产线：预烘辊、定型辊内部加热 / 冷却
印刷 & 包装行业
- 凹印机 / 柔印机 / 胶印机：版辊、压印辊、冷却辊内部冷却水
- 复合机 / 干复机：复合辊、冷却辊、加热辊内部介质
- 涂布机 / 上光机：涂布辊、烘箱导辊内部冷却 / 加热
- 制袋机 / 分切机：热封辊、冷却辊、导辊内部水路
- 瓦楞纸板生产线：单面机瓦楞辊、预热辊、烘缸内部蒸汽
- 纸杯 / 纸碗成型机：加热模辊、冷却辊内部水路
食品 & 饮料行业
- 回转式干燥机 / 烘干机：干燥滚筒内部蒸汽 / 冷却水埋入式接头
- 杀菌釜 / 杀菌锅：回转篮主轴、搅拌轴内部冷却水
- 浓缩 / 蒸发设备：刮板蒸发器转子、加热轴内部介质
- 啤酒 / 饮料灌装：灌装机回转轴、杀菌机辊筒内部水路
- 乳制品：UHT 杀菌管轴、均质机主轴冷却
- 粮油加工：蒸炒锅主轴、轧胚机辊轴内部冷却水
- 糖果 / 烘焙：成型辊、冷却辊、加热辊内部介质
建材 & 玻璃行业
- 玻璃生产线：退火窑辊道、输送辊内部冷却水埋入式接头
- 玻璃纤维 / 玻纤布：拉丝机主轴、烘干辊内部冷却
- 陶瓷生产线：施釉线辊道、烘干窑辊子内部水路
- 石膏板 / 硅酸钙板：成型辊、烘干窑辊道内部冷却
- 岩棉 / 矿棉：离心机主轴、固化炉辊道内部冷却水
- 水泥 / 建材：小型回转窑托轮、挡轮轴内部冷却
其他通用工况
- 各类辊筒、轴类、主轴内部需要通水冷却且外部空间受限的场合
- 旋转接头需要埋入轴孔 / 辊筒内部，不外露、节省安装空间
- 中高速（最高 500RPM）单通路冷却水旋转输送
- 铜合金壳体、碳化硅密封，适配水质一般、有一定磨损的冷却水工况
- 连铸连轧拉矫等冶金设备专用，替代进口埋入式接头
- 非标定制特殊轴径、特殊接口尺寸的埋入式冷却水旋转接头
提交工况参数（介质、压力、温度、转速、接口尺寸）即可获取选型与报价，常规型号2-7天交货，定制产品20-35天，支持螺纹、通路、材质定制。
