L型直角液压旋转接头

2022-03-22 17:12:14  |  2380

技术参数

——————————————————— PATMETERS ———————————————————


介质

Medium

压力

Paessur

温度

TEMP

转速

Speed

液压油、齿轮油

35Mpa

243℃

30RPM

流通其他高温介质请与丰瑞机械技术部咨询


产品特点

——————————————————— PRODUCT FEATUREA ———————————————————


L型直角液压旋转接头
L型直角液压旋转接头产品特点:


       L系列旋转接头是用于钢性管道之间摆转或消除由于液压元件移动而引起液压软管扭曲、扭矩及压力而设计的一种活动关节。减少压力损失的密封结构设计。其接头的螺纹种类与高压接头的规格一致,高压软管的连接位置是任意方向的,使管配更加简单并且能够缩短安装作业时间;即使管配及高压软管中的流体及转换接头处于加压状态也容易360°转动。安装位置处于软管弯曲处,可以节约高压软管长度的同时还可以防止接头处的过分弯曲,以增加软管的耐用度。具有防尘和防静电的能力,所以可以适应建设机械、工程车辆等广泛用途。。


    * 轴承支撑,旋转扭矩小;

    * 特殊处理的不锈钢转子(空心轴),耐磨损;

    * CNC和专用研磨机精密加工的专用密封件,寿命长。

    * 预填进口轴承润滑脂,终身免维护;

    * 可以和多种型式的回转接头、旋转管接头组合连接,可以满足现场复杂空间;

    * 转动工况下传输介质;。


规格型号尺寸

——————————————— SIZE TABLE ———————————————


LCA型直角液压旋转接头规格型号图纸

Model

 K

I

L

L1

H

C

D

LCA-08A

R 1/4-RH

Rc 1/4

78

50

39

6

27

LCA-10A

R 3/8-RH

Rc 3/8

78

50

39

8

27

LCA-15A

R 1/2-RH

Rc 1/2

85

55

43

12

34

LCA-20A

 R 3/4-RH

Rc 3/4

96

62

48

15

40

LCA-25A

R 1-RH

Rc 1

107

70

53

21

46

LCA-32A

R 1-1/4-RH

Rc 1-1/4

124

80

62

28

55

LCA-40A

R 1-1/2-RH

Rc 1-1/2

133

85

68

32

60



LCB型直角液压旋转接头规格型号图纸

Model

 K

I

L

L1

H

C

D

LCB-08A

R 1/4-RH

Rc 1/4

78

50

39

6

27

LCB-10A

R 3/8-RH

Rc 3/8

78

50

39

8

27

LCB-15A

R 1/2-RH

R 1/2

85

55

43

12

34

LCB-20A

 R 3/4-RH

R 3/4

96

62

48

15

40

LCB-25A

R 1-RH

R 1

107

70

53

21

46

LCB-32A

R 1-1/4-RH

R 1-1/4

124

80

62

28

55

LCB-40A

R 1-1/2-RH

R 1-1/2

133

85

68

32

60



LCC型直角液压旋转接头规格型号图纸

Model

 K

I

L

L1

H

C

D

LCC-08A

R 1/4-RH

7/16-20UNF-2A

78

50

39

6

27

LCC-10A

R 3/8-RH

9/16-18UNF-2A

78

50

39

8

27

LCC-15A

R 1/2-RH

3/4-18UNF-2A

85

55

43

12

34

LCC-20A

 R 3/4-RH

1-1/16-12UNF-2A

96

62

48

15

40

LCC-25A

R 1-RH

1-5/16-12UNF-2A

107

70

53

21

46

LCC-32A

R 1-1/4-RH

1-5/8-12UNF-2A

124

80

62

28

55

LCC-40A

R 1-1/2-RH

1-7/8-12NUF-2A

133

85

68

32

60

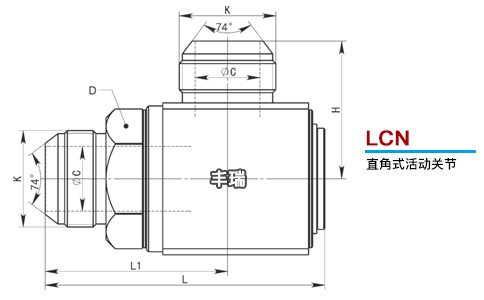

LCD型直角液压旋转接头规格型号图纸

Model

 K

I

L

L1

H

D

LCD-08A

R 1/4-RH

Rc 1/4

75

47

39

27

LCD-10A

R 3/8-RH

RC 3/8

75

47

39

27

LCD-15A

R 1/2-RH

Rc 1/2

82

52

43

34

LCD-20A

 R 3/4-RH

Rc 3/4

93

59

48

40

LCD-25A

R 1-RH

Rc 1

102

65

53

46

LCD-32A

R 1-1/4-RH

Rc 1-1/4

116

72

62

55

LCD-40A

R 1-1/2-RH

Rc 1/1/2

125

77

68

60



LCE型直角液压旋转接头规格型号图纸

Model

 K

I

L

L1

H

C

D

LCE-08A

Rc 1/4-RH

Rc 1/4

75

47

39

6

27

LCE-10A

Rc 3/8-RH

Rc 3/8

75

47

39

8

27

LCE-15A

Rc 1/2-RH

Rc 1/2

82

52

43

12

34

LCE-20A

 Rc 3/4-RH

Rc 3/4

93

59

48

15

40

LCE-25A

Rc 1-RH

Rc 1

102

65

53

21

46

LCE-32A

Rc 1-1/4-RH

Rc 1-1/4

116

72

62

28

55

LCE-40A

Rc 1-1/2-RH

Rc 1/1/2

125

77

68

32

60



LCF型直角液压旋转接头规格型号图纸

Model

 K

I

L

L1

H

M

D

LCF-08A

Rc 1/4-RH

7/16-20UNF-2A

75

47

39

4

27

LCF-10A

Rc 3/8-RH

9/16-18UNF-2A

75

47

39

7

27

LCF-15A

Rc 1/2-RH

3/4-18UNF-2A

82

52

43

9

34

LCF-20A

 Rc 3/4-RH

1-1/16-12UNF-2A

93

59

48

15

40

LCF-25A

Rc 1-RH

1-5/16-12UNF-2A

102

65

53

21

46

LCF-32A

Rc 1-1/4-RH

1-5/8-12UNF-2A

116

72

62

26

55

LCF-40A

Rc 1-1/2-RH

1-7/8-12NUF-2A

125

77

68

32

60



LCG型直角液压旋转接头规格型号图纸

Model

 K

I

L

L1

H

C

D

LCG-08A

7/16-20UNF-2A

Rc 1/4

81

53

39

4

27

LCG-10A

9/16-18UNF-2A

RC 3/8

83

55

39

7

27

LCG-15A

3/4-18UNF-2A

Rc 1/2

90

60

43

9

34

LCG-20A

1-1/16-12UNF-2A

Rc 3/4

101

67

48

15

40

LCG-25A

1-5/16-12UNF-2A

Rc 1

112

75

53

21

46

LCG-32A

1-5/8-12UNF-2A

Rc 1-1/4

127

83

62

26

55

LCG-40A

1-7/8-12NUF-2A

Rc 1/1/2

138

90

68

32

60



LCL型直角液压旋转接头规格型号图纸

Model

 K

I

L

L1

H

C

D

LCL-08A

7/16-20UNF-2A

R 1/4

81

53

39

4

27

LCL-10A

9/16-18UNF-2A

R 3/8

83

55

39

7

27

LCL-15A

3/4-18UNF-2A

R 1/2

90

60

43

9

34

LCL-20A

1-1/16-12UNF-2A

R 3/4

101

67

48

15

40

LCL25A

1-5/16-12UNF-2A

R 1

112

75

53

21

46

LCL32A

1-5/8-12UNF-2A

R 1-1/4

127

83

62

26

55

LCL-40A

1-7/8-12NUF-2A

R 1/1/2

138

90

68

32

60



LCN型直角液压旋转接头规格型号图纸

Model

 K

I

L

L1

H

C

D

LCN-08A

7/16-20UNF-2A

7/16-20UNF-2A

81

53

39

4

27

LCN-10A

9/16-18UNF-2A

9/16-18UNF-2A

83

55

39

7

27

LCN-15A

3/4-18UNF-2A

3/4-18UNF-2A

90

60

43

9

34

LCN-20A

1-1/16-12UNF-2A

1-1/16-12UNF-2A

101

67

48

15

40

LCN-25A

1-5/16-12UNF-2A

1-5/16-12UNF-2A

112

75

53

21

46

LCN-32A

1-5/8-12UNF-2A

1-5/8-12UNF-2A

127

83

62

26

55

LCN-40A

1-7/8-12NUF-2A

1-7/8-12NUF-2A

138

90

68

32

60



旋转接头非标定制

—————————————————————— OEM Part —————————————————————


非标定制旋转接头所需技术要求

介质MAX

温度MAX

压力MAX

转速MAX

流通的介质及有无腐蚀性

流通介质的最高温度℃

设备运转的最大压力MPa

设备运转的最大转速RPM

通路数量

通径规格

连接方式

规格标准

单、双或多通路

每个通路的规格尺寸

螺纹或法兰连接

螺纹及法兰的规格标准

工况信息

材质要求

外形尺寸

配件要求

所用设备及工况信息

希望基体使用的材质

总长和壳体直径要求

配件的品牌及材质要求

其他特殊要求

特殊的表面处理工艺要求、密封组件及轴承的品牌及材质要求等


旋转接头使用案例

—————————————— UES CASES ——————————————


液压旋转接头使用案例


旋转接头适用行业

——————————————— Applicable Industry —————————————


液压旋转接头适用行业


旋转接头安装与使用

—————————————— INSTALLATION AND USE ——————————————


1.安装旋转接头的一端看设备的旋转方向来确定旋转接头的螺纹方向。
A.设备逆时针方向旋转,选用右旋的旋转接头。
B.设备顺时针方向旋转,选用左旋的旋转接头。
2.应该保持滚筒及内管内部的清洁,对新的设备应特别注意,必要时需加过滤器,以避免异物杂质和水垢对旋转接头接头造成异常磨损。
3.当发现旋转接头渗漏时,应及时停机检查渗漏原因,不要带病工作,以免造成零部件的异常损坏。
4.在未流通介质时,应避免长时间空运转。
5.因机器长期不使用会导致旋转接头内部的结垢与起锈,请注意如再使用很可能卡住或者滴漏现象发生。
6.带有注油装置的请定期注油(视情况1-3个月内),确保轴承运转的可靠性。
7.流通热体介质的旋转接头应逐渐升温,避免温度急变,对密封件造成老化。
8.需使用金属软管进行绕性连接,避免硬性连接使得旋转接头运行中不能自动调心补偿。


旋转接头维修和维护

—————————————— REPAIR AND MAINTENANCE ——————————————


1.拆卸旋转接头时,应注意过高的温度对身体的影响。
2.拆下并打开旋转接头时,应注意装配顺序,并保持内部零件的原始状态,以分析原因。
3.检查密封端面的磨损状况及厚度变化情况(一般正常磨损量为5-10mm);观察密封端面的摩擦轨迹,看是否出现三点断续接触或者划伤等问题,这属于不正常的摩擦状况,应立即维修。
4.注意观察旋转接头密封端面是否存有异物(铁屑、石英、水垢等结晶体)对密封端面是否留有摩擦痕迹。这需要更换密封环及加装过滤装置,避免异物对密封端面继续损伤。 5.旋转接头是精密动态密封装置,请选择专业的旋转接头生产厂家进行维修。
