回转接头

2022-01-21 12:05:29 | 3935

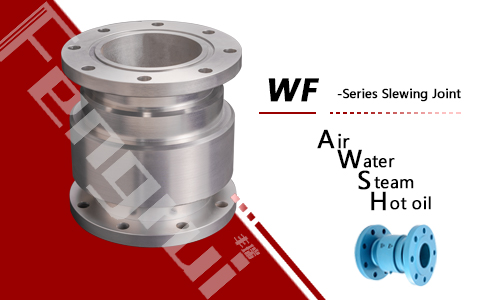

					WF型往复式回转接头 DN20 ~ 1200
					- 10~1200多种公称通径规格 - 自支撑旋转接头 - 两排精密级钢球支撑 - 端面密封结构设计 - 法兰串联安装 - 45#/Q235/201/304/316L/铜合金/铝合金等多种材质可选 - 密封组合： PTFE + NBR（＜120℃） PTFE + FKM（＜220℃） PTFE +FFKM（＜320℃） - 密封端面硬化处理 - 进口CNC精密加工 - 内装式结构，对外部环境要求低 - 同轴联接方式，可减少对金属软管的操作应力 - 结构简单方便现场维修更换 - 可选项目：哈轴（HRB）/洛轴（LYC）国产精密轴承（≤400RPM）日本NSK/瑞典SKF/德国INA/德国FAG等进口轴承(≤1200RPM) 德克迈特德氏封（Dichtomatik）/派克（Parke）进口密封件（≥5Mpa）表面处理：镀铬/阳极氧化（铝合金）/QPQ（45#、Q235等） - 异型非标设计，DN400~DN1200设订做 - 可代替进口Deublin（杜博林）、Parke（派克）、GAT（盖特）、Rotoflux（罗拓福斯）
介质空气最高使用压力	Model	WFA WFB WFC WFD WFE WFK	230 PSI	16 bar
介质热油最高使用压力			260 PSI	18 bar
介质高温熔盐最高使用压力			260 PSI	18 bar
介质饱和蒸汽最高使用压力			725 PSI	50 bar
N max. GUM				100 min-1
最大真空度			75”Hg	10kPa
最高使用速度（短期测试）			1500RPM	1500 min-1
* 其他介质应用，如海水、化学制剂、燃料、天然气等请咨询丰瑞机械

最高使用温度	320℃		＞320℃ 请咨询丰瑞机械		欲了解更多信息，请联系丰瑞机械或当地经销。
WF型往复式回转接头也称为往复摆动式回转接头，主要用于管道之间的刚性连接串联使用，能在管道/管路摆动或回转运动的同时实现对高温、高压流通介质的动态密封；其低速标准型号内部有两排精密及钢球作为支撑，而高速款采用精密轴承作为支撑，有效降低了摩擦系数及扭矩力矩；CNC精密加工和多种表面处理工艺可选。多种密封组合及支撑方式，可以适用高压低速、高温低速、高温高压、高温高速、高压高速等多种复杂苛刻的工况，也造成了其广泛的应用范围；在冶金钢铁工业、LNG船舶管道、消防设备设施、橡塑机械设备、造纸纺织行业、石油化工行业、热电发电行业、石油海上探钻平台、化工食品鹤管装卸臂、城市排污管道、农业喷淋灌溉、太阳能风能潮汐发电等行业都有成熟的动态密封应用方案，也是一款通用型旋转接头产品。

	WF型往复式回转接头 DN20~1200							Flange 16Kg
	Model	d	D	L	L1	L2	K	D1	D2	n-X
	WF 20A	20	64	103	-	-	-	-	-	-
	WF 25A	25	68	103	-	-	-	-	-	-
	WF 32A	32	78	110	-	-	-	-	-	-
	WF 40A	40	88	110	-	-	-	-	-	-
	WF 50A	50	99	110	-	-	-	-	-	-
	WF 65A	65	118	120	-	-	-	-	-	-
	WF 80A	80	134	120	-	-	-	-	-	-
	WF 100A	100	158	120	-	-	-	-	-	-
	WF 125A	125	186	130	-	-	-	-	-	-
	WF 150A	150	208	130	-	-	-	-	-	-
	WF 200A	200	268	145	-	-	-	-	-	-
	WF 250A	250	338	180	-	-	-	-	-	-
	WF 300A	300	395	180	-	-	-	-	-	-
	WF 350A	350	455	185	-	-	-	-	-	-
*本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！

	WFA型往复式回转接头 DN20~1200							Flange 16Kg
	Model	d	D	L	L1	L2	K	D1	D2	n-X
	WFA 20A	20	64	183	-	-	DN20PN16	105	75	4-ø14
	WFA 25A	25	68	183	-	-	DN25PN16	115	85	4-ø14
	WFA 32A	32	78	194	-	-	DN32PN16	140	100	4-ø18
	WFA 40A	40	88	200	-	-	DN40PN16	150	110	4-ø18
	WFA 50A	50	99	200	-	-	DN50PN16	165	125	4-ø18
	WFA 65A	65	118	210	-	-	DN65PN16	185	145	8-ø18
	WFA 80A	80	134	220	-	-	DN80PN16	200	160	8-ø18
	WFA 100A	100	158	224	-	-	DN100PN16	220	180	8-ø18
	WFA 125A	125	186	240	-	-	DN125PN16	250	210	8-ø18
	WFA 150A	150	208	240	-	-	DN150PN16	285	240	8-ø22
	WFA 200A	200	268	269	-	-	DN200PN16	340	295	12-ø22
	WFA 250A	250	338	320	-	-	DN250PN16	405	335	16-ø26
	WFA 300A	300	395	336	-	-	DN300PN16	460	410	16-ø26
	WFA 350A	350	455	349	-	-	DN350PN16	520	470	16-ø26
*本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！

	WFB型往复式回转接头 DN20~1200							Flange 16Kg
	Model	d	D	L	L1	L2	K	D1	D2	n-X
	WFB 20A	20	64	181	78	-	DN20PN16	105	75	4-ø14
	WFB 25A	25	68	168	65	-	DN25PN16	115	85	4-ø14
	WFB 32A	32	78	184	74	-	DN32PN16	140	100	4-ø18
	WFB 40A	40	88	193	83	-	DN40PN16	150	110	4-ø18
	WFB 50A	50	99	206	96	-	DN50PN16	165	125	4-ø18
	WFB 65A	65	118	229	109	-	DN65PN16	185	145	8-ø18
	WFB 80A	80	134	246	126	-	DN80PN16	200	160	8-ø18
	WFB 100A	100	158	274	154	-	DN100PN16	220	180	8-ø18
	WFB 125A	125	186	312	182	-	DN125PN16	250	210	8-ø18
	WFB 150A	150	208	337	207	-	DN150PN16	285	240	8-ø22
	WFB 200A	200	268	410	265	-	DN200PN16	340	295	12-ø22
	WFB 250A	250	338	504	324	-	DN250PN16	405	335	16-ø26
	WFA 300A	300	395	563	383	-	DN300PN16	460	410	16-ø26
	WFA 350A	350	455	623	438	-	DN350PN16	520	470	16-ø26
*本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！

	WFC型往复式回转接头 DN20~1200							Flange 16Kg
	Model	d	D	L	L1	L2	K	D1	D2	n-X
	WFC 20A	20	64	179	78	-	DN20PN16	105	75	4-ø14
	WFC 25A	25	68	153	65	-	DN25PN16	115	85	4-ø14
	WFC 32A	32	78	174	74	-	DN32PN16	140	100	4-ø18
	WFC 40A	40	88	186	83	-	DN40PN16	150	110	4-ø18
	WFC 50A	50	99	212	96	-	DN50PN16	165	125	4-ø18
	WFC 65A	65	118	248	109	-	DN65PN16	185	145	8-ø18
	WFC 80A	80	134	272	126	-	DN80PN16	200	160	8-ø18
	WFC 100A	100	158	324	154	-	DN100PN16	220	180	8-ø18
	WFC 125A	125	186	384	182	-	DN125PN16	250	210	8-ø18
	WFC 150A	150	208	434	207	-	DN150PN16	285	240	8-ø22
	WFC 200A	200	268	551	265	-	DN200PN16	340	295	12-ø22
	WFC 250A	250	338	688	324	-	DN250PN16	405	335	16-ø26
	WFC 300A	300	395	790	383	-	DN300PN16	460	410	16-ø26
	WFC 350A	350	455	897	438	-	DN350PN16	520	470	16-ø26
*本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！

	WFD型往复式回转接头 DN20~1200							Flange 16Kg
	Model	d	D	L	L1	L2	K	D1	D2	n-X
	WFD 20A	20	64	181	-	-	DN20PN16	105	75	4-ø14
	WFD 25A	25	68	168	-	-	DN25PN16	115	85	4-ø14
	WFD 32A	32	78	184	-	-	DN32PN16	140	100	4-ø18
	WFD 40A	40	88	193	-	-	DN40PN16	150	110	4-ø18
	WFD 50A	50	99	206	-	-	DN50PN16	165	125	4-ø18
	WFD 65A	65	118	229	-	-	DN65PN16	185	145	8-ø18
	WFD 80A	80	134	246	-	-	DN80PN16	200	160	8-ø18
	WFD 100A	100	158	274	-	-	DN100PN16	220	180	8-ø18
	WFD 125A	125	186	312	-	-	DN125PN16	250	210	8-ø18
	WFD 150A	150	208	337	-	-	DN150PN16	285	240	8-ø22
	WFD 200A	200	268	410	-	-	DN200PN16	340	295	12-ø22
	WFD 250A	250	338	504	-	-	DN250PN16	405	335	16-ø26
	WFD 300A	300	395	563	-	-	DN300PN16	460	410	16-ø26
	WFD 350A	350	455	623	-	-	DN350PN16	520	470	16-ø26
*本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！

	WFE型往复式回转接头 DN20~1200							Flange 16Kg
	Model	d	D	L	L1	L2	K	D1	D2	n-X
	WFE 20A	20	64	179	181	78	DN20PN16	105	75	4-ø14
	WFE 25A	25	68	153	168	65	DN25PN16	115	85	4-ø14
	WFE 32A	32	78	174	184	74	DN32PN16	140	100	4-ø18
	WFE 40A	40	88	186	193	83	DN40PN16	150	110	4-ø18
	WFE 50A	50	99	212	206	96	DN50PN16	165	125	4-ø18
	WFE 65A	65	118	248	229	109	DN65PN16	185	145	8-ø18
	WFE 80A	80	134	272	246	126	DN80PN16	200	160	8-ø18
	WFE 100A	100	158	324	274	154	DN100PN16	220	180	8-ø18
	WFE 125A	125	186	384	312	182	DN125PN16	250	210	8-ø18
	WFE 150A	150	208	434	337	207	DN150PN16	285	240	8-ø22
	WFE 200A	200	268	551	410	265	DN200PN16	340	295	12-ø22
	WFE 250A	250	338	688	504	324	DN250PN16	405	335	16-ø26
	WFE 300A	300	395	790	563	383	DN300PN16	460	410	16-ø26
	WFE 350A	350	455	897	623	438	DN350PN16	520	470	16-ø26
*本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！

	WFK型往复式回转接头 DN20~1200							Flange 16Kg
	Model	d	D	L	L1	L2	K	D1	D2	n-X
	WFK 20A	20	62	70	-	-	DN20PN16	105	75	4-ø14
	WFK 25A	25	68	70	-	-	DN25PN16	115	85	4-ø14
	WFK 32A	32	78	75	-	-	DN32PN16	140	100	4-ø18
	WFK 40A	40	90	75	-	-	DN40PN16	150	110	4-ø18
	WFK 50A	50	102	75	-	-	DN50PN16	165	125	4-ø18
	WFK 65A	65	120	80	-	-	DN65PN16	185	145	8-ø18
	WFK 80A	80	135	85	-	-	DN80PN16	200	160	8-ø18
	WFK 100A	100	160	85	-	-	DN100PN16	220	180	8-ø18
	WFK 125A	125	190	85	-	-	DN125PN16	250	210	8-ø18
	WFK 150A	150	215	90	-	-	DN150PN16	285	240	8-ø22
	WFK200A	200	272	100	-	-	DN200PN16	340	295	12-ø22
	-	-	-	-	-	-	-	-	-	-
	-	-	-	-	-	-	-	-	-	-
	-	-	-	-	-	-	-	-	-	-
*本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！

旋转接头非标定制

———————————————————— OEM PART ————————————————————

非标定制旋转接头所需技术要求
介质MAX	温度MAX	压力MAX	转速MAX
流通的介质及有无腐蚀性	流通介质的最高温度℃	设备运转的最大压力MPa	设备运转的最大转速MPa
通路数量	通径规格	连接方式	规格标准
单、双或多通路	每个通路的规格尺寸	螺纹或法兰连接	螺纹及法兰的规格标准
工况信息	材质要求	外形尺寸	配件要求
所用设备及工况信息	希望基体使用的材质	总长和壳体直径要求	配件的品牌及材质要求
其他特殊要求
特殊的表面处理工艺要求、密封组件及轴承的品牌及材质要求等

旋转接头使用案例

———————————————————— UES CASES ————————————————————

旋转接头适用行业

————————————————— Applicable Industry —————————————————

旋转接头安装与使用

———————————————— INSTALLATION AND USE —————————————————

1.安装旋转接头的一端看设备的旋转方向来确定旋转接头的螺纹方向。
A.设备逆时针方向旋转，选用右旋的旋转接头。
B.设备顺时针方向旋转，选用左旋的旋转接头。
2.应该保持滚筒及内管内部的清洁，对新的设备应特别注意，必要时需加过滤器，以避免异物杂质和水垢对旋转接头接头造成异常磨损。
3.当发现旋转接头渗漏时，应及时停机检查渗漏原因，不要带病工作，以免造成零部件的异常损坏。
4.在未流通介质时，应避免长时间空运转。
5.因机器长期不使用会导致旋转接头内部的结垢与起锈，请注意如再使用很可能卡住或者滴漏现象发生。
6.带有注油装置的请定期注油（视情况1-3个月内），确保轴承运转的可靠性。
7.流通热体介质的旋转接头应逐渐升温，避免温度急变，对密封件造成老化。
8.需使用金属软管进行绕性连接，避免硬性连接使得旋转接头运行中不能自动调心补偿。

旋转接头维修和维护

—————————————————— REPAIR AND MAINTENANCE ——————————————————

1.拆卸旋转接头时，应注意过高的温度对身体的影响。
2.拆下并打开旋转接头时，应注意装配顺序，并保持内部零件的原始状态，以分析原因。
3.检查密封端面的磨损状况及厚度变化情况（一般正常磨损量为5-10mm）；观察密封端面的摩擦轨迹，看是否出现三点断续接触或者划伤等问题，这属于不正常的摩擦状况，应立即维修。
4.注意观察旋转接头密封端面是否存有异物（铁屑、石英、水垢等结晶体）对密封端面是否留有摩擦痕迹。这需要更换密封环及加装过滤装置，避免异物对密封端面继续损伤。 5.旋转接头是精密动态密封装置，请选择专业的旋转接头生产厂家进行维修。

—————————————————— 滕州丰瑞旋转接头厂家 ——————————————————

上一篇：往复式回转接头
