JFS-GF型机械密封旋转接头

2022-01-08 23:48:44  |  2061

技术参数

——————————————————— PATMETERS ———————————————————


介质

Medium

压力

Pressur

温度

TEMP

转速

Speed

冷却水

≤1.6MPa

45℃

3000RPM

过热水

≤1.2MPa

100℃

2000RPM

导热油

≤1.0MPa

150℃

1000RPM

真空

≤1.0MPa

75℃

500RPM


产品特点

————————————————— PRODUCT FEATUREA —————————————————


JFS-GF型机械密封旋转接头

  JFS-GF机械密封旋转接头产品特点:



  *H型平衡式机械密封结构,进口高速轴承双支撑,结构可靠,运转稳定。

  *机械密封旋转接头主密封CNC精密加工,确保表面粗糙度和平直度。

  *密封摩擦副端面磨损量△在正常工作条件下磨损极低,可以连续使用2年,特殊场合5-10年寿命。

  *具备很好的耐振性能,在转速3000r/min下的振幅不超过0.05mm,pv值随着使用可不断提高。

  *功率损失小,机械密封的摩擦副处于半液摩擦状态,摩擦系数μ非常低。

  *旋转轴对振摆、空心轴对壳体的偏斜不敏感使波纹管密封轴或轴套不易受磨损。

  *机械密封旋转接头在流通易燃、易爆、有毒有害介质的极端苛刻工况下可确保密封的可靠性。

  *适用工况广,高温、低温、高压、真空干摩擦及腐蚀介质的高速工况均有良好的表现。

  *流体设计方案,可在生产线上直接更换密封组件,方便维护检修。

  *防锈渣隔泥沙,适用于流通介质里有固体、颗粒的工况环境。

  *线速度:≤15m/s,轴向窜动量:±1.0mm。


产品图片

————————————— PRODUCT PICTURE —————————————

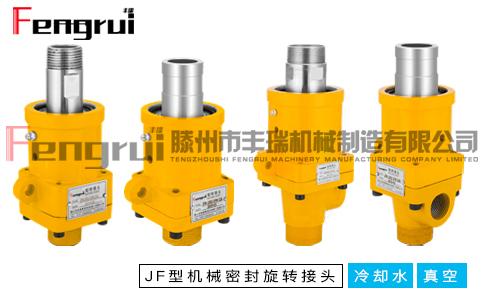

JF型机械密封旋转接头
JF型机械密封旋转接头内部结构

规格型号尺寸

——————————————— SIZE TABLE ———————————————

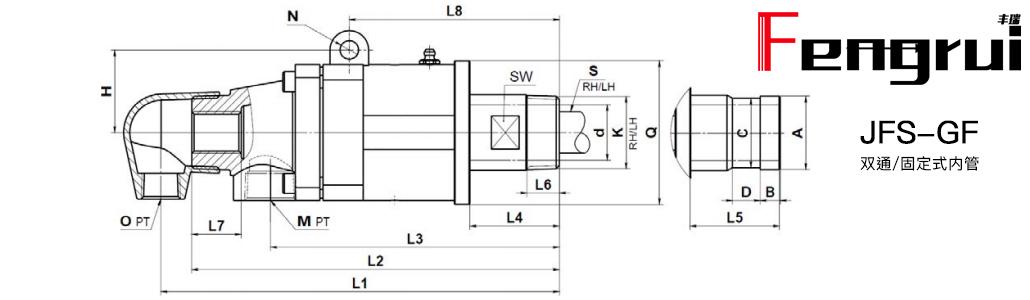

JFS-GF型机械密封旋转接头图纸



Model

K

M

O

S

 L1

L2

L3

L4

L7

L6

L8

N

SW

d

Q

H

A

B

C

D

L5

JFS-GF 20

R3/4

Rc1/2

Rc1/2

G1/4

205

198

162

48

27

18

124.5

8

24

17

55

36

26

11

24.4

15

53

JFS-GF 25

R1

Rc1/3

Rc1/3

G3/8

236

223

173

53

29

20

124

10

30

21.6

72

43

32.3

11

30.7

15

53

JFS-GF 32

R1-1/4

Rc1/4

Rc1/4

G1/2

251

235

189

58

26

22

130.5

12

42

32

83.5

53.5

41

13

39.4

19

62

JFS-GF 40

R1-1/2

Rc1/5

Rc1/5

G3/4

260

240

189

61

32

22

138

12

45

36

93

53.5

47.5

13

45

23

61

JFS-GF 50

R2

Rc1/6

Rc1/6

G1

327

303

240

64

40

28

165

12

59

50

117

75

59

16

56.7

23

74

JFS-GF 65

R2-1/2

Rc1/7

Rc1/7

G1-1/4

388

363

274

77

40

30

198

12

73

59

142

84

72

19

69

27

77

JFS-GF 80

R3

Rc1/8

Rc1/8

G1-1/2

403

374

289

88

40

32

211

12

86

74

142

84

89.8

20

86

27

79


旋转接头非标定制

———————————————————— OEM PART ————————————————————


非标旋转接头定制的技术要求

介质MAX

温度MAX

压力MAX

转速MAX

流通的介质及有无腐蚀性

流体介质最高的温度℃

设备运转的最大压力MPa

设备运转最大的转RPM

通路数量

通径规格

连接方式

规格标准

单、双或多通路

每个通路的规格尺寸

螺纹或法兰的连接方式

螺纹或法兰的规格标准

工况信息

材质要求

外形尺寸

配件要求

所用设备及工况

轴和壳体的材质要求

长度和直径的要求

配件的品牌和材质的要求

其他特殊要求

表面处理工艺的特殊要求,密封组件和轴承的品牌及材质的要求等


旋转接头工作原理

—————————————— WORKING PRINCIPLE —————————————


JFS-GF型机械密封旋转接头工作原理
    ·客户可根据使用设备的具体结构设置各种不同的连接方式



    ·双向流通式(内管固定式)



   ·在滚筒内装有不同形式的循环管路,将冷却液排出达到循环冷却作用。



旋转接头使用案例

———— UES CASES ————


JF型机械密封旋转接头使用案例

旋转接头适用行业

————————————— Applicable Industry ————————————


JF型机械密封旋转接头适用行业

旋转接头安装与使用

————————————— INSTALLATION AND USE ——————————————


1.安装旋转接头的一端看设备的旋转方向来确定旋转接头的螺纹方向。
A.设备逆时针方向旋转,选用右旋的旋转接头。
B.设备顺时针方向旋转,选用左旋的旋转接头。
2.应该保持滚筒及内管内部的清洁,对新的设备应特别注意,必要时需加过滤器,以避免异物杂质和水垢对旋转接头接头造成异常磨损。
3.当发现旋转接头渗漏时,应及时停机检查渗漏原因,不要带病工作,以免造成零部件的异常损坏。
4.在未流通介质时,应避免长时间空运转。
5.因机器长期不使用会导致旋转接头内部的结垢与起锈,请注意如再使用很可能卡住或者滴漏现象发生。
6.带有注油装置的请定期注油(视情况1-3个月内),确保轴承运转的可靠性。
7.流通热体介质的旋转接头应逐渐升温,避免温度急变,对密封件造成老化。
8.需使用金属软管进行绕性连接,避免硬性连接使得旋转接头运行中不能自动调心补偿。


旋转接头维修和维护

—————————————— REPAIR AND MAINTENANCE ——————————————


1.拆卸旋转接头时,应注意过高的温度对身体的影响。
2.拆下并打开旋转接头时,应注意装配顺序,并保持内部零件的原始状态,以分析原因。
3.检查密封端面的磨损状况及厚度变化情况(一般正常磨损量为5-10mm);观察密封端面的摩擦轨迹,看是否出现三点断续接触或者划伤等问题,这属于不正常的摩擦状况,应立即维修。
4.注意观察旋转接头密封端面是否存有异物(铁屑、石英、水垢等结晶体)对密封端面是否留有摩擦痕迹。这需要更换密封环及加装过滤装置,避免异物对密封端面继续损伤。 5.旋转接头是精密动态密封装置,请选择专业的旋转接头生产厂家进行维修。
