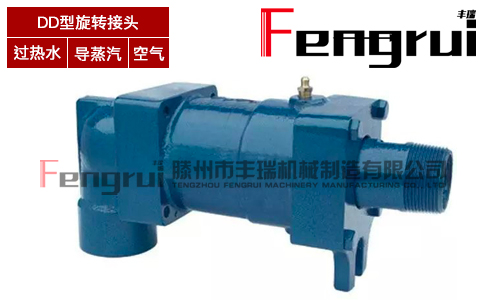

DD型旋转接头

2022-01-20 19:42:33  |  1366

技术参数

——————————————————— PATMETERS ———————————————————


介质

Medium

压力

Paessur

温度

TEMP

转速

Speed

热水、冷却水

1.8MPa

100℃

500RPM

空气、真空

1.0MPa

60℃

200RPM

蒸汽

1.6MPa

220℃

200RPM


产品特点

————————————————— PRODUCT FEATUREA —————————————————


DD型旋转接头

    DD型旋转接头产品特点:


    *双端面密封结构,密封性能可靠。

    *石墨滚动轴承使摩擦扭矩相对减小,具有自润滑性。

    *不锈钢波纹补偿器更耐腐蚀,且弹簧外装不与介质接触。

    *密封环与空心轴和波纹补偿器共同组成浮动的双端面摩擦副,利于减小设备的同心度,自动补偿调心。

    *可选配进口浸渍石墨密封环,高温、高速性能更好。

    *螺纹连接方式,可选焊接和其他法兰规格标准。

    *此产品支持异型非标定制,请与丰瑞机械联系。


产品构成

————————————————————— PRODUCT MIX ————————————————————


D型旋转接头内部结构图

DD型旋转接头内部结构


1.弯头 2.填料压盖 3.锁紧螺母 4.密封填料 5.三通端盖 6.垫圈 7.保护套 8.波纹管补偿器 9.密封环 10.定位套 11.密封圈 12.轴承 13。油杯 14.轴承挡圈 15.壳体 16.压盖 17.油封 18.六角头螺栓 19.外管 20.放油塞



规格型号尺寸

——————————————— SIZE TABLE ———————————————


DD型旋转接头图纸


Model

A

C

F1

G

H

H1

I

L

L1

L5

N

DD-10

R3/8

Rc3/8

40

8

55

18

14

164

149

36

10

DD-15

R1/2

Rc1/2

40

8

55

18

14

175

157

42

14

DD-20

R3/4

Rc3/4

45

10

65

21

18

197

177

45

18

DD-25

R1

Rc1

55

10

70

18

14

256

231

63

25

DD-32

R1-1/4

Rc1-1/4

78

11

82

25

18

264

234

57.5

32

DD-40

R1-1/2

Rc1-1/2

83

10

92

25

20

288

256

60

38

DD-50

R2

Rc2

88

10

95

21

18

308

270

56

50

DD-65

R2-1/2

Rc2-1/2

110

14

120

40

20

359

314

72

65

DD-80

R3

Rc3

115

16

130

38

24

404

348

94

75

DD-100

R4

Rc4

146

20

140

40

28

532

464

109

100


旋转接头非标定制

———————————————————— OEM PART ————————————————————


非标旋转接头定制的技术要求

介质MAX

温度MAX

压力MAX

转速MAX

流通的介质及有无腐蚀性

流体介质最高的温度℃

设备运转的最大压力MPa

设备运转最大的转RPM

通路数量

通径规格

连接方式

规格标准

单、双或多通路

每个通路的规格尺寸

螺纹或法兰的连接方式

螺纹或法兰的规格标准

工况信息

材质要求

外形尺寸

配件要求

所用设备及工况

轴和壳体的材质要求

长度和直径的要求

配件的品牌和材质的要求

其他特殊要求

表面处理工艺的特殊要求,密封组件和轴承的品牌及材质的要求等


旋转接头工作原理

—————————————— WORKING PRINCIPLE —————————————


DD型旋转接头工作原理
    ·客户可根据使用设备的具体结构设置各种不同的连接方式



     ·单向流通式



    ·在滚筒内装有不同形式的循环管路,将冷却液排出达到循环冷却作用。


旋转接头使用案例

———————————————————— UES CASES ————————————————————


QR型旋转接头使用案例


旋转接头适用行业

————————————— Applicable Industry ————————————


QR型旋转接头适用行业


旋转接头安装与使用

————————————— INSTALLATION AND USE ——————————————


1.安装旋转接头的一端看设备的旋转方向来确定旋转接头的螺纹方向。
A.设备逆时针方向旋转,选用右旋的旋转接头。
B.设备顺时针方向旋转,选用左旋的旋转接头。
2.应该保持滚筒及内管内部的清洁,对新的设备应特别注意,必要时需加过滤器,以避免异物杂质和水垢对旋转接头接头造成异常磨损。
3.当发现旋转接头渗漏时,应及时停机检查渗漏原因,不要带病工作,以免造成零部件的异常损坏。
4.在未流通介质时,应避免长时间空运转。
5.因机器长期不使用会导致旋转接头内部的结垢与起锈,请注意如再使用很可能卡住或者滴漏现象发生。
6.带有注油装置的请定期注油(视情况1-3个月内),确保轴承运转的可靠性。
7.流通热体介质的旋转接头应逐渐升温,避免温度急变,对密封件造成老化。
8.需使用金属软管进行绕性连接,避免硬性连接使得旋转接头运行中不能自动调心补偿。


旋转接头维修和维护

—————————————— REPAIR AND MAINTENANCE ——————————————


1.拆卸旋转接头时,应注意过高的温度对身体的影响。
2.拆下并打开旋转接头时,应注意装配顺序,并保持内部零件的原始状态,以分析原因。
3.检查密封端面的磨损状况及厚度变化情况(一般正常磨损量为5-10mm);观察密封端面的摩擦轨迹,看是否出现三点断续接触或者划伤等问题,这属于不正常的摩擦状况,应立即维修。
4.注意观察旋转接头密封端面是否存有异物(铁屑、石英、水垢等结晶体)对密封端面是否留有摩擦痕迹。这需要更换密封环及加装过滤装置,避免异物对密封端面继续损伤。 5.旋转接头是精密动态密封装置,请选择专业的旋转接头生产厂家进行维修。
