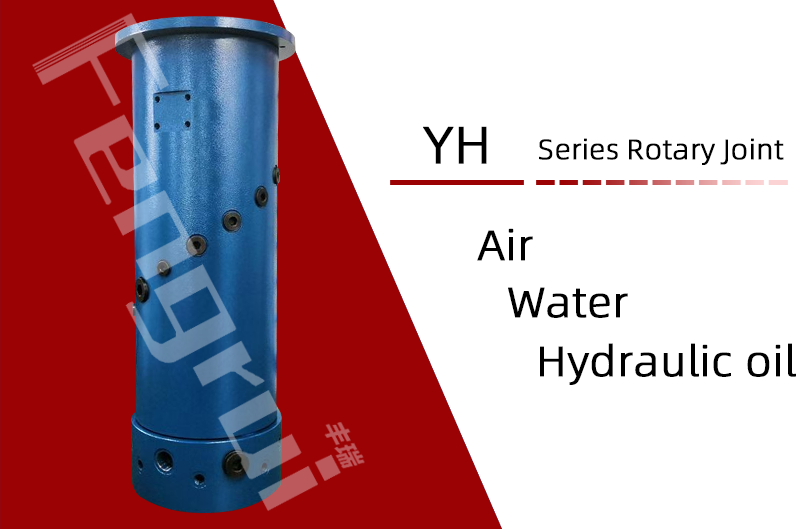

YHL型油电液一体化液压滑环属于机电液复合旋转导通部件，区别普通单功能液压滑环，产品将高压液压流体通道、动力供电回路、控制信号回路集成于同一壳体内部，解决机械设备静止基座与360°连续回转部件之间，液压油管、电缆线束缠绕拉扯问题，实现液压油、电能、控制信号同步不间断传输，减少分体式液压滑环 + 独立导电滑环组合带来的安装空间占用、管路布线复杂、故障点多等痛点。
一、YH型油电液一体化液压滑环结构与工作原理
UH型油电液一体化液压滑环整体分为定子（静止端）与转子（旋转端）两大主体模块，内部模块化分区设计，液压油路单元与电气导电单元相互隔离，油液、电路互不干涉干扰。
1、液压油液传输单元工作原理
定子接入液压站高压油口，内部开设多组独立环形油槽流道；转子跟随设备回转部件同步转动，转子对应油道与定子环形油槽形成导通。流道配合位置采用格莱圈 + V 型组合密封组件，实现高压液压油由静止端持续输送至旋转端液压缸、液压马达，可支持多路独立油路进出油，密封结构控制内泄，防止油路串油、外泄漏油问题。
2、电气信号传输单元工作原理
电气模块集成贵金属电刷‑导电环组件，导电环安装转子侧随设备旋转；电刷固定在定子侧，始终弹性贴合导电环环道。通过滑动接触方式，持续传输动力电源、开关量、传感器模拟量、工业总线控制信号；电气腔体做绝缘、防潮、防尘隔离，与液压油腔物理分隔，杜绝液压油侵入电气回路造成短路故障，保证信号稳定无中断、低接触电阻。
3、整体协同工作逻辑
设备回转机构持续360°正反转或者无限连续旋转，YH油电液一体化滑环定子保持固定不动，转子跟随负载同步回转；一边通过内部流道输送高压液压油驱动执行油缸动作，一边同步完成供电与信号采集反馈，油管电缆不再跟随设备旋转扭转缠绕，实现回转机构液压动作 + 电气控制一体化运行。
重要区分：YH油电液一体化液压滑环≠普通YH纯液压滑环；纯液压版本只传输介质，无导电信号模块，油电液一体化版本为复合集成结构。
二、YH型油电液一体化液压滑环适应工况条件
YH油电液一体化液压滑环主打低速重载回转工况，多用于大型工程机械、矿山、冶金、港口海工回转设备，具体适配参数工况：
1、压力条件：液压工作压力 0‑31.5MPa，可定制最高 42MPa 高压版本；介质以抗磨液压油为主，部分工况兼容乳化液、冷却介质。
2、转速工况：适用低转速，常规 0‑20r/min，不适合高速旋转场景；适合持续回转、往复摆动作业设备。
3、温度环境：标准工况‑20℃～+100℃；低温定制款‑40℃，高温定制最高可达 120℃。
4、环境适应性：可耐受粉尘、泥浆、户外雨淋；海上海工版本做盐雾防腐处理；外壳采用铸钢 / 合金钢，适合重载冲击；具备防尘防水防护等级。
5、通路配置：液压通路 2‑12 通路可选；电气回路支持强电供电、弱电传感器信号混合配置，可按设备图纸定制通路数量。
不适用工况：高速旋转设备；液压油与电气腔无隔离改造的简易改装场景。
三、YH型油电液一体化液压滑环配套具体机械设备
油电液一体化滑环使用在**回转机构既需要液压动力，又需要供电、传感器信号反馈**的机械设备，典型设备清单：
1、工程机械类：旋挖钻机、大型履带式起重机、高空作业平台回转机构、混凝土泵车回转臂架、拆楼机回转总成、电动改装挖掘机中央回转总成。
2、矿山设备类：井下扒渣机、大型矿用挖掘机、露天钻车回转平台、矿山绞车回转装置。
3、风电新能源设备：风力发电机组轮毂变桨回转机构、机舱偏航机构，液压变桨同时传输供电与桨叶传感器信号。
4、冶金设备：连铸机大包回转台、钢包回转台、卷取机回转机构。
5、港口船舶海工设备：门座式起重机、抓斗吊回转机构、绞吸式挖泥船回转平台、甲板液压绞车、海洋平台回转执行机构。
6、特种装备：重载液压机器人回转关节、车载雷达液压回转平台、工程测试转台。
四、YH型油电液一体化液压滑环主要应用行业
1、工程机械行业：旋挖、起重机、泵车等大型回转工程机械，替代分体液压滑环加外置导电滑环方案，简化回转舱内部布置。
2、矿山开采行业：露天采矿、井下矿用装备，恶劣粉尘泥浆工况，实现液压驱动同时传输传感器信号。
3、风力发电新能源行业：风机变桨偏航系统，油电液一体滑环减少机舱内部管线数量，提升机组可靠性。
4、冶金钢铁行业：高温重载回转台，大包回转台等冶金成套装备。
5、港口、船舶与海洋工程行业：港机、挖泥船、海上平台设备，盐雾潮湿环境。
6、石油装备行业：陆地钻机回转机构、井口回转作业装备。
7、特种装备制造行业：重载液压机器人、车载特种回转平台、工业大型试验转台。
五、YH油电液一体化滑环选型简要提示
选型时需要确认：液压工作压力、油路通路数量；电气回路电流大小、信号类型；最大回转转速；使用环境温度、粉尘 / 盐雾防腐要求；设备安装法兰尺寸，避免选型错误。优先选用油腔电气完全物理隔离结构产品，降低漏油进电腔的故障风险。
结语
YH油电液一体化液压滑环把液压流体传输与电气导电滑环集成一体，是回转机电装备重要核心部件，省去两套独立部件分别安装调试，缩小安装空间，降低管线布置复杂度，广泛应用于工程机械、矿山、风电、冶金、港口海工等需要同时液压驱动加电气信号控制的回转设备，是大型回转装备集成化发展的关键零部件。
