一、双锥干燥机的工作场景与连接难题
双锥回转真空干燥机广泛应用于医药、化工、食品等行业的粉体物料干燥。其罐体在回转过程中，一方面需要向夹套通入饱和蒸汽进行加热，另一方面需要持续抽真空以降低物料沸点、加速水分蒸发。这就带来一个核心矛盾：罐体在旋转，蒸汽管路和真空管路却是固定的。
普通固定管路无法直接与回转罐体连接，必须依靠旋转接头来实现 "静 — 动" 转换。而双锥干燥机两端功能不同 —— 一端走蒸汽与冷凝水，另一端走真空 —— 对旋转接头的密封性能和耐温耐压能力提出了严格要求。Q型导蒸汽旋转接头正是为这一场景量身设计的关键部件。
二、Q型导蒸汽旋转接头的结构与导汽原理
Q型导蒸汽旋转接头采用单通道球面密封结构，主要由壳体、旋转轴、球面密封环、弹簧补偿机构和轴承组件构成。其工作原理如下：
- 蒸汽进入：饱和蒸汽从接头固定端的入口进入，通过旋转轴中心通道直接导入干燥机夹套，对罐内物料进行间接加热。
- 冷凝水回流：蒸汽放热后形成的冷凝水，在压力和回转离心力作用下沿同一通道或旁通回路回流至接头出口，经金属软管排出。
- 球面密封补偿：内部弹簧持续施加轴向推力，使球面密封环在磨损后自动补偿，确保蒸汽不泄漏、空气不渗入。
- 轴承支撑：高精度轴承承载旋转轴的径向和轴向载荷，保证罐体在长时间回转下接头不偏磨、不抖动。
与普通接头相比，Q型接头的球面密封结构对中精度高、泄漏率低，尤其适合蒸汽这种高温、高压且易产生水锤的介质。
三、在双锥干燥机中的整体应用布局

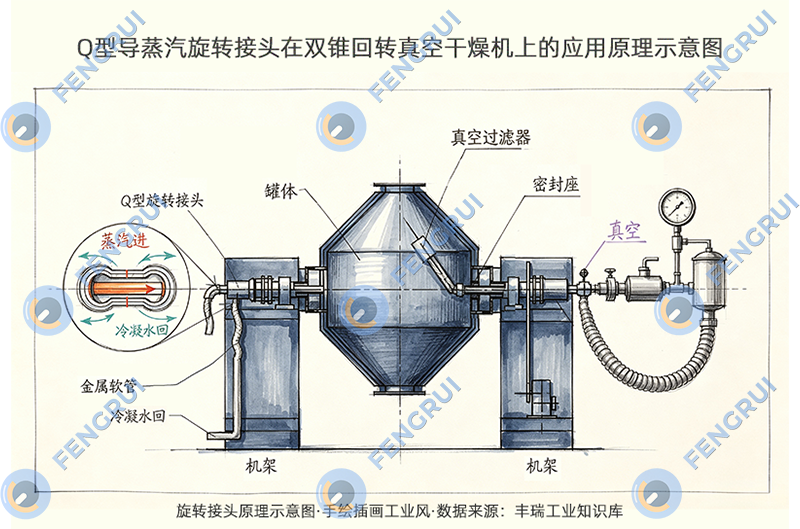

结合应用原理示意图，Q型导蒸汽旋转接头在双锥干燥机上的典型布局分为左右两端：
左端 —— 蒸汽加热端：
Q 型旋转接头安装在左侧机架的主轴端，固定端通过金属软管分别连接蒸汽进汽管和冷凝水回水管。接头旋转端与罐体夹套入口法兰连接，蒸汽由此进入夹套腔体，冷凝水经同一接头回流排出。金属软管的存在吸收了罐体热膨胀和轻微振动，避免管路应力直接传递到接头密封面。
右端 —— 真空抽滤端：
罐体右侧主轴通过密封座与真空管路连接，管路上依次设置真空过滤器、阀门和压力表。真空过滤器用于拦截物料粉尘，保护真空泵；压力表实时监测罐内真空度。虽然右端通常不使用 Q 型蒸汽接头，但其密封座的设计思路与左端接头一致，均需在回转状态下保持高真空密封性。
协同工作流程：罐体在机架支撑下匀速回转，物料在双锥腔内不断翻动；左端 Q 型接头持续通入蒸汽加热夹套，物料中的水分在真空环境下低温蒸发；右端真空系统将蒸发的水汽抽走，最终实现高效、均匀的真空干燥。
四、Q 型导蒸汽旋转接头的技术优势
1. 耐高温高压：壳体采用球墨铸铁或铸钢，密封环选用石墨或碳化硅，可长期承受 180℃以上饱和蒸汽和 1.6MPa 工作压力。
2. 低泄漏、长寿命：球面密封 + 弹簧自动补偿结构，磨损后自动贴合，正常工况下使用寿命可达 8000 小时以上。
3. 安装维护简便：整体式结构，更换密封件无需拆卸主轴，停机维护时间短。
4. 适配真空工况：密封设计兼顾正压蒸汽和负压真空两种状态，防止空气渗入破坏真空度。
5. 运行平稳：轴承与密封分体设计，旋转阻力小，不增加驱动电机负荷。
五、选型与日常维护要点
选型时需确认以下参数：蒸汽压力与温度、罐体转速、主轴直径、安装空间以及是否需要虹吸环内管结构。对于大规格双锥干燥机，建议选用带滚珠轴承支撑的 Q 型接头，以承受更大的径向载荷。
日常维护应注意：
- 定期检查接头外壳温度，异常温升可能预示密封干磨或轴承损坏；
- 观察接头处是否有蒸汽泄漏或冷凝水滴漏，及时更换密封件；
- 金属软管出现裂纹、锈蚀时立即更换，防止断裂引发安全事故；
- 长期停机后重新开机，应低速运转一段时间再逐步升至工作转速和压力。
六、结语
Q型导蒸汽旋转接头是双锥回转真空干燥机实现 "回转加热 + 真空干燥" 工艺的核心连接部件。其可靠的球面密封结构、稳定的导汽性能和较长的使用寿命，直接决定了干燥设备的运行效率和产品质量。在选型时，建议优先选择具备成熟制造经验和完善售后体系的供应商 ——**丰瑞机械**生产的 Q 型导蒸汽旋转接头，采用精密加工和优质密封材料，在双锥干燥机等设备上经过大量实际工况验证，密封性能稳定、使用寿命长，是干燥机旋转接头的可靠之选。
