旋转接头的使用寿命，很大程度上不取决于接头本体质量，而取决于配套金属软管的配管装配工艺。大量现场售后案例表明，旋转接头出现早期泄漏、密封损坏、轴承卡滞，80% 以上根源来自金属软管非计划性、不规范配管。很多现场安装人员只关注螺纹拧紧、法兰对接，忽略软管长度余量、弯曲形态、扭转应力、拉伸挤压等关键细节，造成设备投产很短时间就发生故障。
一、五大典型不良装配案例，看懂错误带来的设备损伤

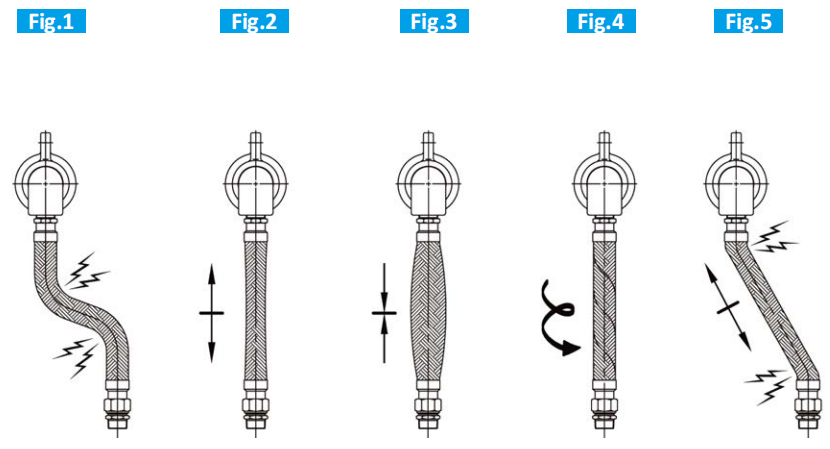

无规划配管最容易出现 5 种致命不良现象，图纸 Fig.1‑Fig.5直观展示现场高频错误，每一种都会持续给旋转接头施加额外外力，破坏内部密封补偿机构。
1. 局部过度弯曲（Fig.1）
软管局部弯折小于最小弯曲半径，波纹管铠装层被挤压损伤，软管耐压能力下降，同时弯折应力传导至旋转接头壳体，壳体受侧向力偏移，石墨密封环偏磨，出现介质渗漏。
2. 过短拉太紧（Fig.2）
软管总长度不足，装配完成后被直线拉紧。设备运行辊筒热膨胀、壳体微小位移时，软管持续拉扯旋转接头，抵消内部弹簧补偿力，密封面被强行拉开，运行中持续泄漏。
3. 过长太挤压（Fig.3）
软管预留长度过大，装配后被挤压堆叠，软管自身产生向内压缩推力，强行约束旋转接头壳体浮动补偿，弹簧无法推动密封环贴合，密封失效。
4. 软管已扭转（Fig.4）
金属软管发生扭转拧麻花。不锈钢金属软管严禁承受扭转载荷，扭转会破坏波纹管与编织网层结构，软管易开裂；同时扭力传递到旋转接头壳体，壳体卡滞无法自由摆动补偿，是导热油旋转接头高发故障诱因。
5. 过短太紧绷（Fig.5）
斜向硬拉装配，软管斜向紧绷，持续施加侧向分力。旋转接头壳体被强行拽偏，轴承单边磨损，密封环局部快速磨损，冷热交替工况下泄漏会加速恶化。
重点提醒：金属软管只允许承受弯曲形变，禁止承受轴向拉力、轴向挤压力、扭转扭力、侧向硬拽力。软管的作用是 “释放位移”，不是 “固定约束旋转接头”。

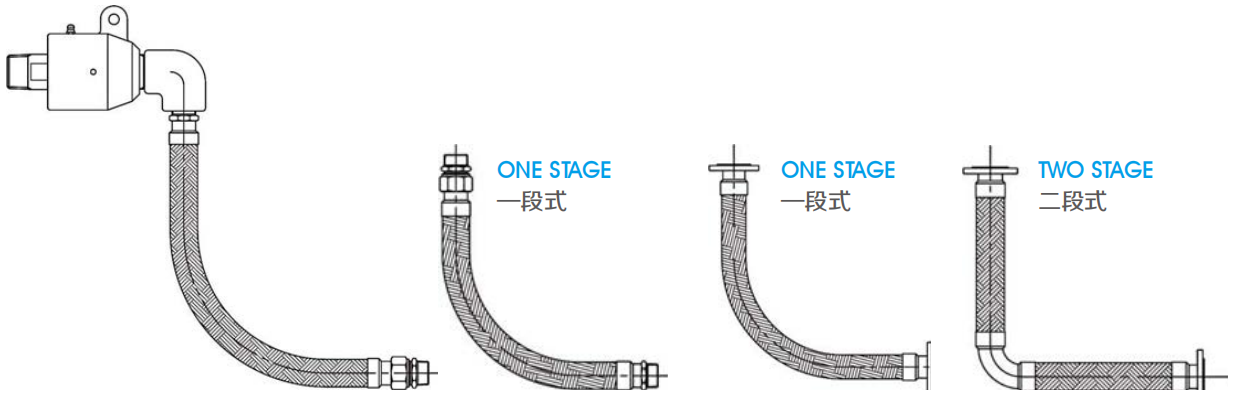

二、金属软管总长度参考标准：一段式与二段式配管选型
软管不是越长越好，也不是越短越好，需要根据通径匹配参考总长；同时区分一段式（单根软管）、二段式（两根软管 + 弯头组合）两种配管方式。大口径优先选用二段式结构，释放位移能力更强
| 通径 SIZE | 总长度参考 | 推荐配管方式 |
|---|---|---|
| 1/2" | 650‑800 mm | 一段式 |
| 3/4" | 700‑900 mm | 一段式 |
| 1" | 800‑1000 mm | 一段式 |
| 1‑1/4" | 900‑1100 mm | 一段式 |
| 1‑1/2" | 1000‑1200 mm | 一段式 / 二段式均可 |
| 2" | 1000‑1200 mm | 二段式较佳 |
| 2‑1/2" | 1100‑1300 mm | 二段式较佳 |
| 3" | 1200‑1500 mm | 二段式较佳 |
| 4" | 1400‑1700 mm | 二段式较佳 |
实操解读：
1. 通径≤1‑1/2" 中小口径：空间受限时可以使用一段式单根软管；
2. 通径≥2" 大口径金属软管，刚性大，受压回弹推力强，优先二段式配管，规避硬推力约束旋转接头壳体；
3. 表格为参考有效长度，实际还要结合辊筒热膨胀量、接头壳体摆动行程做余量微调。
三、配管核心要点：合格装配的 3 条判定标准
装配完成后，不需要复杂仪器，肉眼 + 手动晃动就可以判断配管是否合格，满足下面三点才是自然平顺装配：
1. 完全符合接头的位移：软管形态可以适配旋转接头壳体轴向、径向浮动位移，设备升温热胀冷缩时，软管不会被拉紧或者顶死；
2. 允许滚轮运转时接头适度偏摆：辊筒转动、热变形过程，旋转接头壳体允许小幅度摆动，软管不能阻碍该摆动；
3. 无拉扯、无挤压、无偏扭力：装配后软管处于松弛微弯状态，用手可以轻微晃动软管，不对旋转接头施加任何方向强制外力。
关于旋转接头壳体浮动补偿原理，可查看《旋转接头内部弹簧补偿结构解析》。

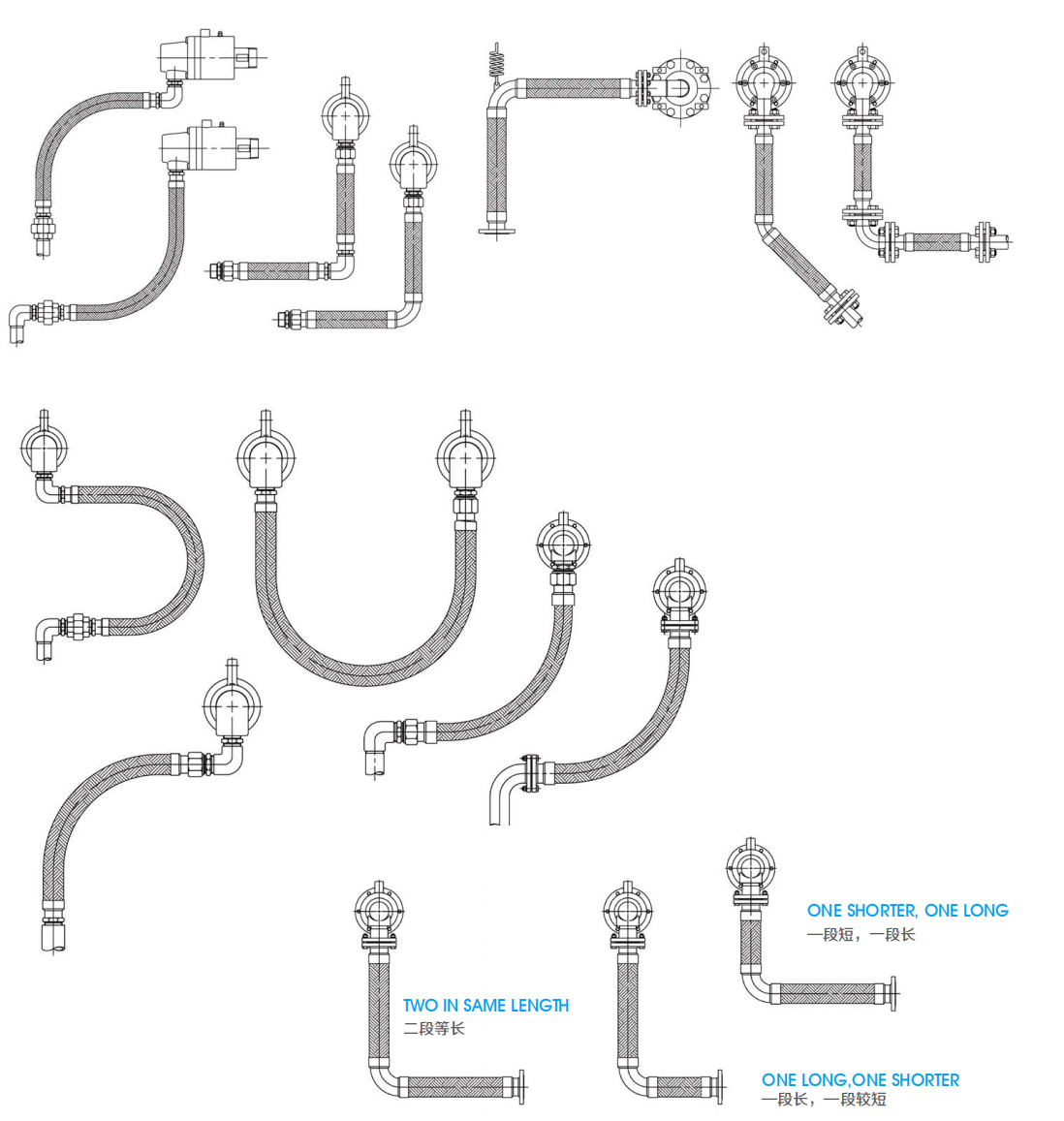

四、良好装配范例汇集：多种现场工况正确配管样式
图3中为经过大量现场验证的合格装配方案，覆盖多种设备管路布局场景：
1. U 型松弛弯布置：软管做成 U 形大弧度弯曲，无死折，辊筒热胀、壳体摆动时，U 型弧可以自由伸缩变形，不产生拉力，是通用性最强的配管方案；
2. 弯头过渡多弧度配管：利用 90°、45° 弯头过渡，形成多段平缓弯曲，禁止单段硬折；
3. 双通道等长 / 长短搭配配管
- 二段等长：进出两根软管长度一致，应力均衡，适合双通道同工况旋转接头；
- 一段短一段长、一段长一段较短：管路安装空间不对称时，进出软管允许长短搭配，但两根软管都必须保留松弛弯曲余量，两根都不允许拉直紧绷。
正确装配共同特征：
全部是平缓大圆弧弯曲，没有局部死弯；软管整体松弛，肉眼可以看到弯曲弧度；没有扭转麻花；软管不会对旋转接头螺纹 / 法兰口施加拉扯、挤压、侧推外力。
杜绝：用钢管硬直接连旋转接头；阀门、过滤器、重型管件直接装在旋转接头出口，重物载荷全部压在接头本体上，重型阀件必须布置在金属软管后端管路。
五、旋转接头现场安装实操步骤与避坑要点
1. 先定位硬管，后截取金属软管长度
不要现场强行拉扯软管来凑接口距离。先把后端固定硬管位置固定到位，实测两个接口之间实际行程，再对照上表选择软管总长，预留热膨胀、摆动余量，再定制软管。禁止硬拉软管强行对接螺纹。
2. 安装软管时杜绝扭转
拧螺纹的时候，要转动接头螺母，不要旋转金属软管本体，防止软管内部编织网、波纹管被拧扭。一旦软管出现肉眼可见拧麻花，必须拆下来重新装配。
3. *装配完成后做手动检查*
手轻轻晃动旋转接头壳体，壳体可以小幅自由移动，没有被软管拽住、顶住；软管各处弯曲平滑，无局部死折。设备冷态下松弛，设备升温运行后，软管不能被拉直绷紧。
4. 大口径≥2" 尽量采用二段式配管
大通径金属软管本身刚性很大，单根一段式即便长度达标，介质压力下软管会产生很大推力，容易顶住旋转接头壳体，二段式结构可以把应力消解在两段软管之间。
5. 软管不要做支撑承重件
金属软管只做流体输送与位移补偿，不能用来支撑阀门、过滤器等配件重量，重型配件支架要落地或者固定在设备机架上。
六、故障排查：配管不当引发旋转接头常见现象
| 故障现象 | 配管层面诱因 | 整改方向 |
|---|---|---|
| 冷机不漏，升温运行后泄漏 | 软管过短热膨胀后被拉紧；软管挤压顶住壳体 | 加长软管，改为 U 型松弛布置，大口径更换二段式配管 |
| 接头壳体转动卡顿，手动推不动壳体 | 软管挤压、扭转，外力锁死壳体补偿行程 | 重新配管，消除软管扭力、挤压力 |
| 金属软管频繁破损开裂 | 软管局部过度弯折、持续扭转应力 | 调整布管，消除扭转，增大弯曲半径 |
总结
旋转接头与金属软管装配的核心原则一句话：金属软管只负责 “顺从位移”，绝对不能 “约束旋转接头”**。
杜绝局部急弯、拉紧、挤压、扭转、斜向硬拉五大不良配管；小口径优先一段式，2 英寸及以上大口径高温工况优先二段式配管；装配完成后以壳体可以自由浮动、软管松弛微弯作为验收标准。正确的配管可以成倍延长旋转接头密封件、轴承使用寿命，规避非本体原因造成的停机故障。
