旋转接头轴端外管，就是旋转接头与外部设备管路相连接的接口，本文称为“K 螺纹接口”，国内行业设备中普遍采用 BSPT 英制锥管螺纹，用来实现旋转接头和管道的密封对接，依靠螺纹锥度实现密封，不需要额外大量密封填料，广泛应用在导热油、冷却水、压缩空气等工况的旋转接头系列产品上。
BSPT 螺纹基础定义
BSPT 为英制锥管螺纹，全称 British Standard Pipe Thread，牙型角55°，螺纹锥度固定为 1°47′28″；与之对应的 BSP 是圆柱直管螺纹，无锥度。

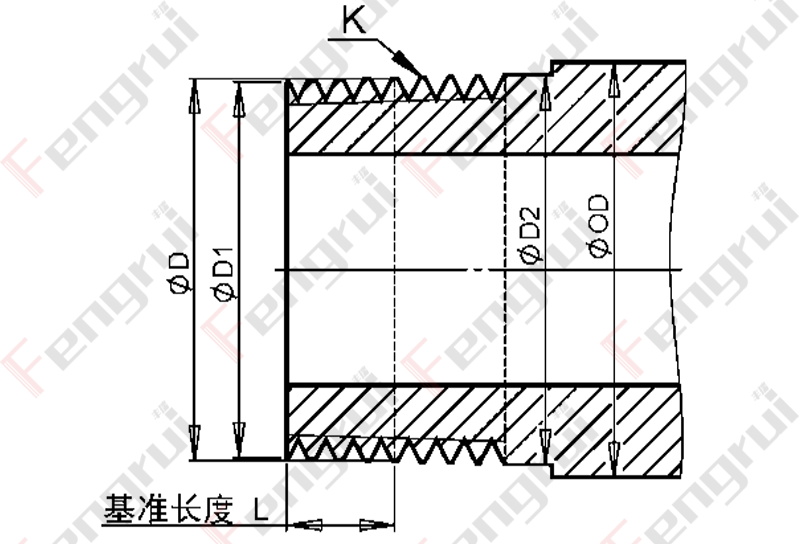

- D1：螺纹小端大径
- D2：螺纹大端大径
- D：基准大径，对应基准长度 L 位置的螺纹大径；
- L：螺纹基准长度，是管螺纹判定配合的核心尺寸；
- OD：水煤气管外径，为配套钢管参考外径。
注意：表格里的英寸规格，不是螺纹实际外径，代表公称通径，只对应管路流通名义尺寸，不能直接拿英寸数值当做螺纹外径加工。
| 规格（英寸） | 公称通径 (mm) | 每英寸牙数 n | 螺距 P (mm) | 最小长度 (mm) | 最大长度 (mm) | 基准长度 L (mm) | 基准大径 D (mm) | 基准中径 (mm) | 基准小径 (mm) | 小端大径 D1 (mm) | 大端大径 D2 (mm) | 水煤气管外径 OD (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 6 | 28 | 0.907 | 5.6 | 7.4 | 4 | 9.728 | 9.147 | 8.566 | 9.478 | 9.941 | 10 |
| 1/4" | 8 | 19 | 1.337 | 8.4 | 11 | 6 | 13.157 | 12.301 | 11.445 | 12.782 | 13.470 | 13.5 |
| 3/8" | 10 | 19 | 1.337 | 8.8 | 11.4 | 6.4 | 16.662 | 15.806 | 14.950 | 16.262 | 16.975 | 17 |
| 1/2" | 15 | 14 | 1.814 | 11.4 | 15 | 8.2 | 20.955 | 19.793 | 18.631 | 20.443 | 21.380 | 21.25 |
| 3/4" | 20 | 14 | 1.814 | 12.7 | 16.3 | 9.5 | 26.441 | 25.279 | 24.117 | 25.847 | 26.866 | 26.75 |
| 1" | 25 | 11 | 2.309 | 14.5 | 19.1 | 10.4 | 33.249 | 31.770 | 30.291 | 32.599 | 33.793 | 33.5 |
| 1‑1/4" | 32 | 11 | 2.309 | 16.8 | 21.4 | 12.7 | 41.910 | 40.431 | 38.952 | 41.116 | 42.454 | 42.25 |
| 1‑1/2" | 40 | 11 | 2.309 | 16.8 | 21.4 | 12.7 | 47.803 | 46.324 | 44.845 | 47.009 | 48.347 | 48 |
| 2" | 50 | 11 | 2.309 | 21.1 | 25.7 | 15.9 | 59.614 | 58.135 | 56.656 | 58.620 | 60.227 | 60 |
| 2‑1/2" | 65 | 11 | 2.309 | 23.2 | 30.2 | 17.5 | 75.184 | 73.705 | 72.226 | 74.090 | 75.978 | 75.5 |
| 3" | 80 | 11 | 2.309 | 26.3 | 33.3 | 20.6 | 87.884 | 86.405 | 84.926 | 86.597 | 88.678 | 88.5 |
| 4" | 100 | 11 | 2.309 | 32.3 | 39.3 | 25.4 | 113.030 | 111.551 | 110.072 | 111.443 | 113.899 | 114 |
| 5" | 125 | 11 | 2.309 | 36.6 | 43.6 | 28.6 | 138.430 | 136.951 | 135.472 | 136.643 | 139.368 | 140 |
| 6" | 150 | 11 | 2.309 | 36.6 | 43.6 | 28.6 | 163.830 | 162.351 | 160.872 | 162.043 | 164.768 | 165 |
使用要点
1. 旋转接头轴端外管（K 口）就是设备连接口：该外管是旋转接头对外对接管路的关键零件，外螺纹采用 BSPT 锥管螺纹，依靠锥面过盈实现螺纹密封，多用于高温导热油、高压水工况。
2. 加工时必须控制基准长度 L，螺纹有效长度需要介于最小长度、最大长度之间；螺纹不能车太短，否则旋合量不足会泄漏；不能过长，会造成螺纹顶死，破坏旋转接头内部结构。
3. BSPT（锥外螺纹）优先配套 BSPT 内螺纹；如果配对 BSP 圆柱内螺纹，必须增加密封垫圈或者生料带辅助密封。
4. OD 为配套钢管的参考外径，加工配管时参考此尺寸，不能当作螺纹尺寸使用。
5. 螺纹牙型角 55°，锥度 1°47′28″，加工数控编程必须设置锥度，不可加工成直螺纹，否则会出现渗漏、拧不到位问题。
区分 BSPT 与 BSP
- BSPT：圆锥管螺纹，有锥度，旋转接头轴端外管 K 螺纹普遍用这个，螺纹旋紧后锥面压紧密封。
- BSP：圆柱管螺纹，螺纹无锥度，只靠端面垫片密封，螺纹本身不承担密封。
在旋转接头选型和外协加工轴端外管时，一定要注明：螺纹规格 + BSPT，避免错加工成 BSP 直螺纹，造成现场装配泄漏。
