在工业辊筒温控设备配套中，D 型、H 型、HK 型、Q 型蒸汽旋转接头、Q2 型双支耳旋转接头、QR 型导热油旋转接头等主流标准型号，均标配快换法兰与半分环锁紧结构。该连接结构摒弃传统螺纹旋紧安装形式，适配开炼机、压延机、涂布机、烘缸等各类换热辊筒，拆装无需整体旋转接头主体，不伤辊轴螺纹，检修更换密封件省时省力。规范掌握快换法兰、半分环的对位、锁紧、拆卸全套操作流程，能有效避免接头偏移、介质渗漏、轴头磨损等故障，保障旋转接头长期稳定运行。
一种外圆面带锥度的锯成两半的圆环。使用时锯成两半，和快换法兰配合使用

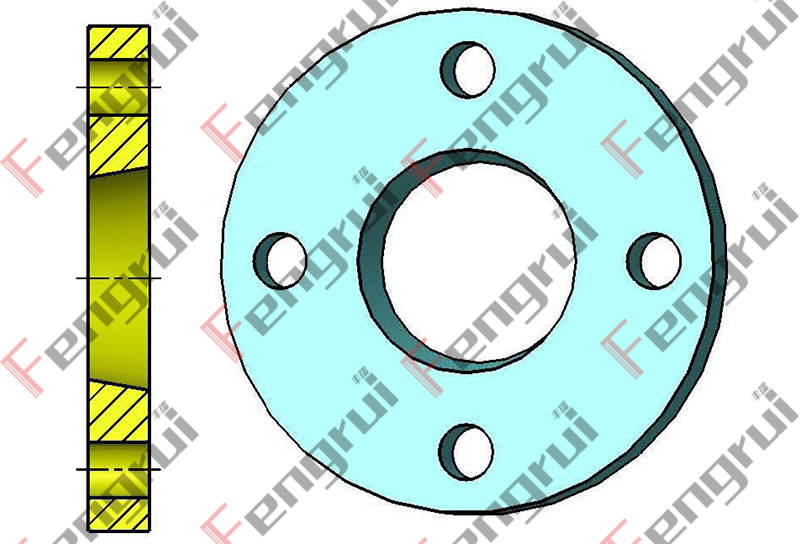

一种内圆面带锥度的法兰，和半分环配合使用
一、半分环和快换法兰的安装使用

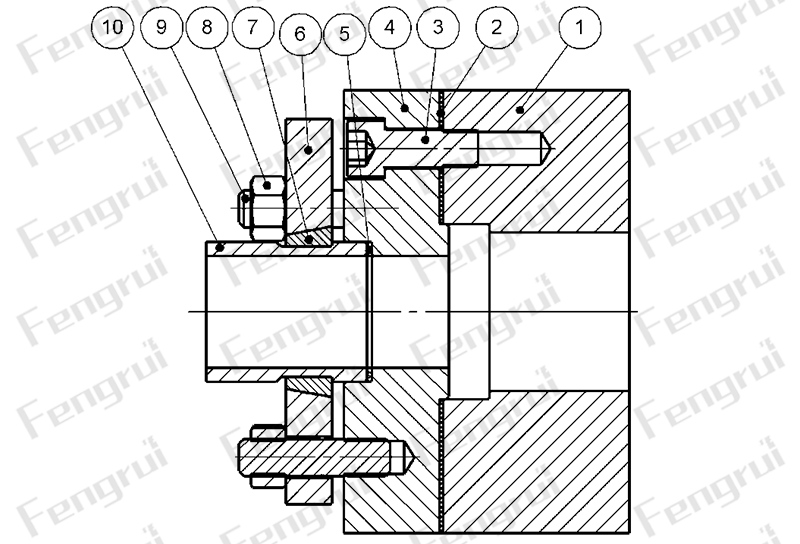

图示为、快换法兰连接式外管、快换法兰和半分环的安装示例
零件名称： 1.设备轴头 2.密封垫片 3.内六角螺栓 4.轴颈法兰 5.垫片 6.快换法兰 7.半分环 8.六角螺母 9.双头螺柱 10.旋转接头快换外管
使用说明：快换法兰式外管（件 10）依靠轴颈法兰（件 4）与设备轴头（件 1）对接固定，可随辊筒同步旋转；装配完成后，快换法兰（件 6）与轴颈法兰（件 4）之间预留环形间隙，间隙标准值 3~5mm，且需保证 360° 圆周间隙均匀一致。
快换外管与轴颈法兰之间依靠密封垫片实现介质密封，密封垫片可选紫铜垫、聚四氟乙烯垫片、石棉垫片、柔性石墨垫片，也可匹配对应规格 O 型圈替代。
标准安装步骤
1.预套快换法兰：将快换法兰（件 6）套入快换外管（件 10），保证快换法兰内锥面大锥度端朝外；
2.放置半分环：在快换法兰内侧凹槽装入半分环（件 7），半分环外圆锥度大端朝外；
3.定位贴合：将快换法兰贴合至半分环外圆面，完成轴向定位。
关键安装注意事项
密封端面禁忌：快换法兰内圆柱锥度大端端面不可作为密封面使用；Q 系列旋转接头受内部结构限制，禁止将快换外管与快换法兰预先组装为整体后再装配。
配合公差标准：
快换外管（件 10）定位止口外径公差：-0.1~-0.2mm
轴颈法兰（件 4）止口配合孔公差：0~+0.1mm
二、旋转接头外管和设备采用快换法兰和过渡套安装使用方法

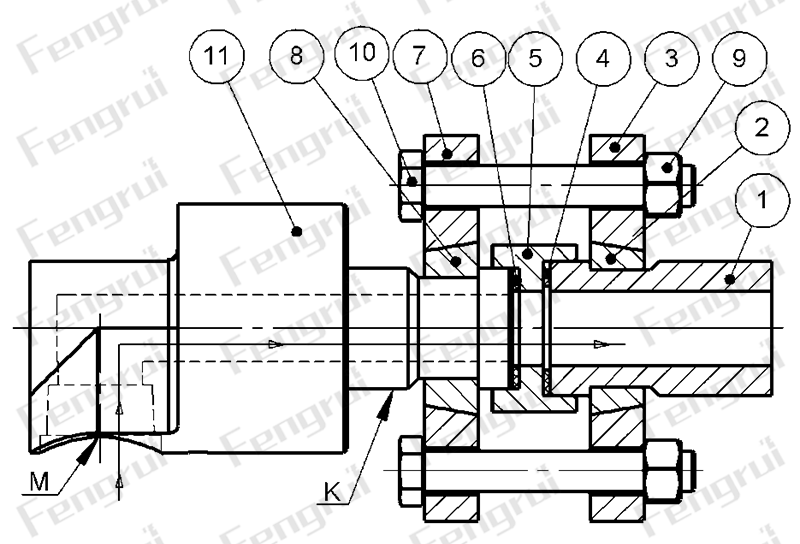

图示为HD-F型旋转接头、单通路、外管K快换法兰连接式、旋转接头和设备轴头旋转或来回摆动的应用图例。 旋转接头来回摆动时，可以不考虑旋向要求。图示流向可以反过来。
零件名称：1.设备轴头，2.半分环，3.快换法兰，4.垫圈，5.过渡套，6.垫圈，7.快换法兰，8.半分环，9.螺母，10螺栓，11.旋转接头。
1.外管和设备采用快换法兰和过渡套安装

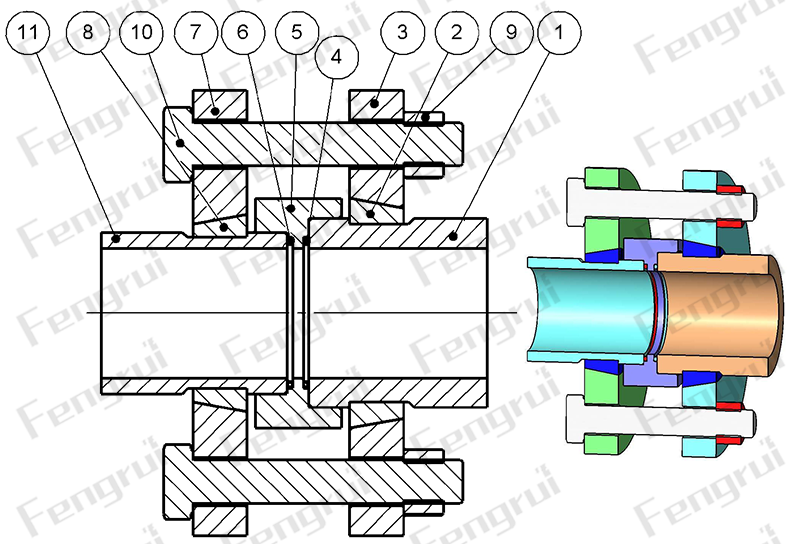

图示为、外管K快换法兰连接式、旋转接头和设备轴头旋转或来回摆动的应用图例。 旋转接头来回摆动时，可以不考虑旋向要求。图示流向可以反过来。过渡套（5）两端的密封采用O形圈密封。
零件名称：1.设备轴头，2.半分环，3.快换法兰，4.O形圈，5.过渡套，6.O形圈，7.快换法兰，8.半分环，9.螺母，10螺栓，11.旋转接头外管。
2.外管和设备采用快换法兰安装

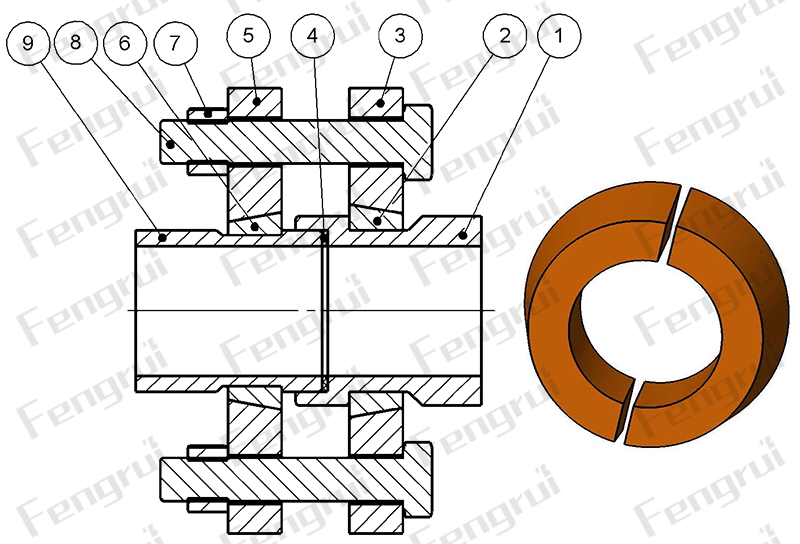

图示为、外管K快换法兰连接式、旋转接头和设备轴头旋转或来回摆动的应用图例。 旋转接头来回摆动时，可以不考虑旋向要求。
零件名称：1.设备轴头，2.半分环，3.快换法兰，4.垫圈，5.快换法兰，6.半分环， 7.螺母，8.螺栓，9.旋转接头外管。
