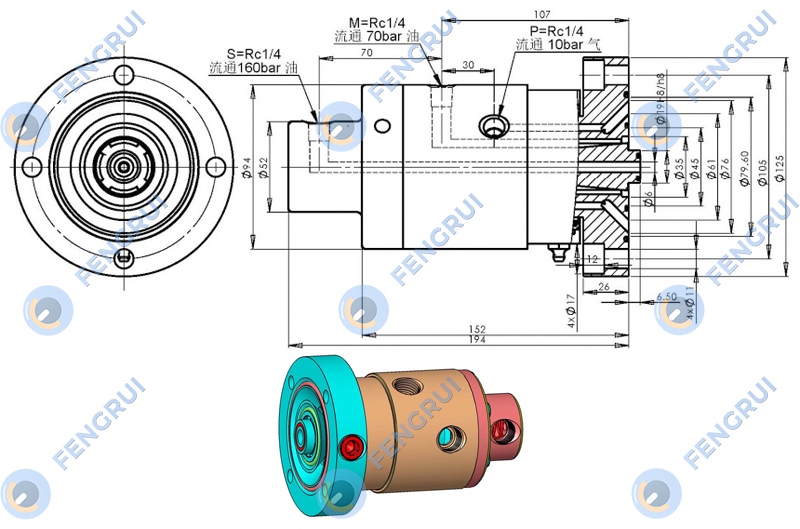

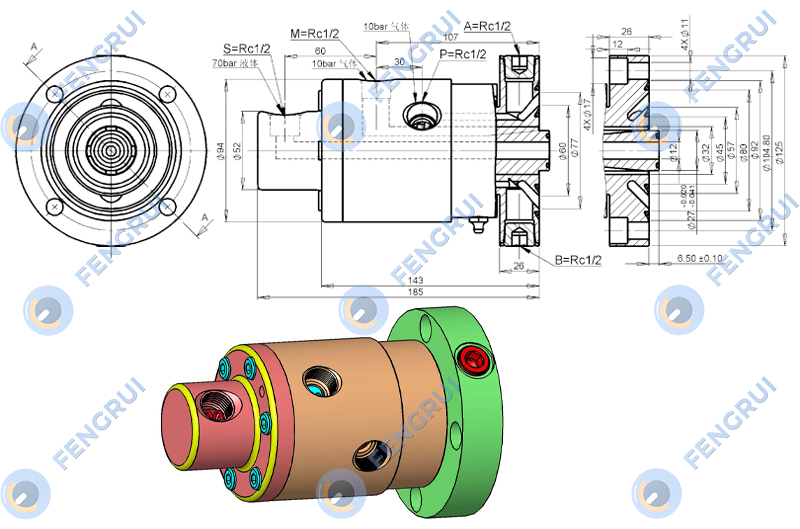

ZD型高速旋转接头

核心特点：ZD型高速旋转接头采用压力平衡式端面密封，搭配外置防尘防护结构，3通路设计，铝合金壳体，碳化硅密封件；最高转速 1500RPM，最大工作压力 1.6MPa，温度区间 0℃~+120℃，接口 1/4"~1/2"，高转速下抵御粉尘杂质侵入，可同步输送压缩空气、水、冷却液，在粉尘较多的恶劣工况实现气液介质可靠回转输送，广泛用于机床四五轴、锂电卷绕、轮胎设备、高速印刷包装等多介质高速回转场景。

机床自动化设备

- 数控第四 / 五轴转台：3 通路同步输送，气动夹紧、主轴冷却、气幕防尘三路介质

- 高速回转工作台：多介质同步供给，工件冷却、真空吸附、吹扫除尘

- 高速数控车床、车削中心：主轴冷却、卡盘气动、刀具吹扫三路独立介质

- 高速加工中心电主轴：中心出水冷却、密封气幕、刀具吹气排屑

- 高速磨床 / 珩磨机：砂轮冷却、工件夹紧气动、粉尘吹扫回路

- 多工位高速分度专机：回转工位多路气液介质同步供给，粉尘环境稳定运行

- 卡盘气动夹紧装置：高速旋转卡盘，夹紧气路 + 冷却水路 + 防尘吹扫

橡塑加工设备

- 轮胎成型机：成型鼓高速回转，涨缩压缩空气、辊筒冷却、模具吹扫三路介质

- 轮胎动平衡 / 均匀性试验机：高速轮胎检测，气动夹紧、主轴冷却、粉尘吹扫

- 橡胶压延机、开炼机：辊筒冷却、气动加压、辊面吹扫除尘三路回路

- 胶带、胶管缠绕生产线：高速卷绕辊，冷却水路、涨缩气路、粉尘吹扫

- 橡胶挤出生产线：螺杆冷却、模头气动控制、机头粉尘吹扫

锂电行业设备

- 高速电芯卷绕机：卷针高速旋转，真空吸附、冷却水路、粉尘吹扫 3 通路

- 涂布机：涂布辊冷却、气幕防尘、边部吹扫，多介质同步回转输送

- 高速分切 / 模切机：回转辊冷却、真空吸附、粉尘吹扫，粉尘工况防护

- 叠片机回转工位：真空取片、工装冷却、粉尘吹扫

- 电芯化成回转台：冷却回路、气动夹紧、粉尘吹扫

包装印刷设备

- 高速回转模切机：模切滚筒冷却、真空吸附、粉尘吹扫三路介质

- 气动卷绕设备：料卷涨缩气路、辊筒冷却、辊面除尘吹扫

- 高速凹印、柔印机：印刷辊冷却、油墨腔吹扫、纸粉除尘

- 高速复合涂布机：涂布辊冷却、气幕防尘、边缘吹扫

- 瓦楞纸板生产线：瓦楞辊冷却、气动加压、纸尘吹扫

化工机械设备

- 高速离心机：转鼓冷却、气动控制、物料粉尘吹扫

- 离心脱水设备：脱水转鼓冷却、气动开闭、粉尘吹扫防护

- 高速缠绕机：工件冷却、气动涨芯、粉尘吹扫

- 旋压工装、回转夹具：工件冷却、气动夹紧、金属粉尘吹扫

- 高速分散机、乳化机：主轴冷却、气动调压、粉尘防护吹扫

纺织化纤设备

- 化纤高速卷绕头：丝筒冷却、气动涨筒、丝尘吹扫三路介质

- 高速加弹机、假捻机：转辊冷却、气动回路、纤维粉尘吹扫

- 无纺布熔喷 / 纺粘生产线：高速转辊冷却、气幕防尘、纤维粉尘吹扫

- 气流纺纱机：转杯冷却、气动回路、棉尘吹扫

通用恶劣工况场景

- 需要**3 路独立通道同时输送压缩空气、冷却水、冷却液**的高速回转设备

- 现场粉尘、碎屑多（金属粉尘、纸粉、橡胶粉尘、纤维粉尘），对防尘要求高的工况

- 最高转速≤1500RPM，长时间连续高速运转，要求抗杂质、不易磨损

- 铝合金轻量化壳体，降低转动惯量；碳化硅端面密封耐磨，防尘结构保护内部密封件

- 中低压≤1.6MPa，0~120℃，气液多介质同步回转输送场景

提交工况参数（介质、压力、温度、转速、接口尺寸）即可获取选型与报价，常规型号2-7天交货，定制产品20-35天，支持螺纹标准、法兰标准、通路、通径规格、材质定制。
