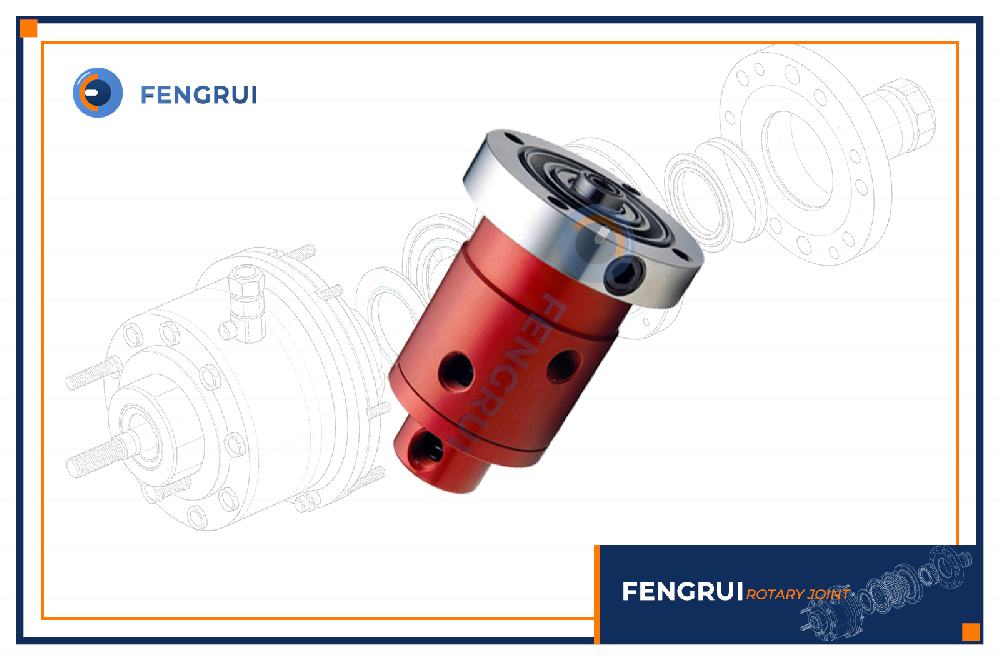

ZC型高速旋转接头

核心特点：ZC型高速旋转接头采用复合耐磨密封组件 + 紧凑型多通路集成布局，3 通路设计，低摩擦阻尼，兼顾高转速与多路介质同步传输；铝合金轻量化壳体，碳化硅 (SiC) 密封，最高转速 1500RPM，承压 1.6MPa，1/4"~1/2" 小接口，专为狭小安装空间设计的回转密封解决方案，广泛用于机床四五轴、锂电卷绕、轮胎成型、高速印刷包装、3C 电子测试等空间受限的多介质高速回转工况。

机床自动化设备（核心应用）

- 数控第四轴 / 第五轴转台：紧凑型 3 通路集成，气动夹紧、主轴冷却、气幕防尘三路介质，狭小转台内部空间安装

- 高速回转工作台 / 分度盘：紧凑型布局，工件冷却、真空吸附、吹扫除尘同步输送，节省安装空间

- 高速数控车床 / 车削中心：主轴尾端紧凑型安装，卡盘气动、中心冷却、刀具吹扫三路介质

- 高速加工中心 / 电主轴：主轴端部狭小空间，中心出水冷却、密封气幕、刀具吹气排屑

- 高速磨床 / 珩磨机：砂轮主轴紧凑型回转，冷却、气动夹紧、粉尘吹扫

- 多工位高速分度专机 / 组合机床：回转工位狭小空间多路气液介质同步供给

- 卡盘气动夹紧装置 / 高速旋转卡盘：卡盘后端紧凑型安装，夹紧气路 + 冷却水路 + 防尘吹扫

- 数控回转工装 / 气动回转夹具：工装内部空间受限，3 通路紧凑型集成

- 机械臂 / 工业机器人末端：机器人关节狭小空间，气动驱动 + 冷却 + 真空多通路

锂电行业设备

- 高速电芯卷绕机：卷针端部紧凑型安装，真空吸附、冷却水路、粉尘吹扫 3 通路，狭小卷绕头空间

- 高速涂布机：涂布辊端部紧凑型回转，辊筒冷却、气幕防尘、边部吹扫

- 高速分切机 / 模切机：回转辊狭小空间，冷却、真空吸附、粉尘吹扫

- 叠片机回转工位：叠片台紧凑型安装，真空取片、工装冷却、粉尘吹扫

- 电芯化成 / 分容回转台：回转工位狭小空间，冷却、气动夹紧、粉尘吹扫

- 电芯包膜机 / PACK 线：高速回转包膜工位，真空吸附、冷却、气动

橡塑加工设备

- 轮胎成型机：成型鼓端部紧凑型安装，涨缩压缩空气、辊筒冷却、模具吹扫三路介质，狭小鼓轴空间

- 轮胎动平衡 / 均匀性试验机：高速轮胎检测主轴端部，气动夹紧、主轴冷却、粉尘吹扫

- 橡胶压延机 / 开炼机：辊轴端部紧凑型回转，辊筒冷却、气动加压、辊面吹扫

- 胶带 / 胶管缠绕生产线：高速卷绕辊端部，冷却水路、涨缩气路、粉尘吹扫

- 橡胶挤出生产线：螺杆尾端紧凑型安装，螺杆冷却、模头气动控制、机头吹扫

包装印刷设备

- 高速回转模切机：模切滚筒端部紧凑型安装，滚筒冷却、真空吸附、粉尘吹扫三路介质

- 气动卷绕设备 / 高速收放卷：料卷轴端部狭小空间，涨缩气路、辊筒冷却、辊面除尘

- 高速凹印机 / 柔印机 / 胶印机：印刷滚筒端部紧凑型回转，辊筒冷却、油墨腔吹扫、纸粉除尘

- 高速复合机 / 涂布机 / 上光机：复合辊、涂布辊端部狭小空间，冷却、气幕防尘、边缘吹扫

- 高速制袋机 / 分切机：回转工位紧凑型安装，冷却、气动吸附 / 压紧、吹扫

- 瓦楞纸板高速生产线：单面机瓦楞辊、预热辊端部，冷却、气动加压、纸尘吹扫

- 纸杯 / 纸碗 / 纸盒高速成型机：成型模辊端部紧凑型回转，冷却、气动、吹扫

化工机械设备

- 高速离心机：转鼓轴端紧凑型安装，转鼓冷却、气动控制、物料粉尘吹扫，狭小轴端空间

- 离心脱水设备：脱水转鼓端部紧凑型回转，冷却、气动开闭、粉尘吹扫防护

- 高速缠绕机：工件轴端紧凑型安装，工件冷却、气动涨芯、粉尘吹扫

- 旋压工装 / 回转夹具：主轴端部狭小空间，工件冷却、气动夹紧、金属粉尘吹扫

- 高速分散机 / 乳化机：分散轴端部紧凑型回转，主轴冷却、气动调压、粉尘防护

- 薄膜蒸发 / 刮膜蒸发器：转子轴端紧凑型安装，冷却、真空 / 气动回路

- 造粒机 / 切粒机：切粒辊端部紧凑型回转，冷却、气动回路

纺织化纤设备

- 化纤高速卷绕头：卷绕轴端部紧凑型安装，丝筒冷却、气动涨筒、丝尘吹扫三路介质，狭小卷绕头空间

- 高速加弹机 / 假捻机：转辊端部紧凑型回转，冷却、气动回路、纤维粉尘吹扫

- 无纺布熔喷 / 纺粘 / 水刺生产线：高速转辊端部狭小空间，冷却、气幕防尘、纤维粉尘吹扫

- 高速气流纺纱机：转杯端部紧凑型安装，转杯冷却、气动回路、棉尘吹扫

- 高速织布机 / 喷气织机：卷取辊端部紧凑型回转，冷却、气动

- 高速定型机 / 拉幅机：加热 / 冷却辊端部狭小空间，冷却、气动控制

食品饮料设备

- 高速灌装机：灌装转台轴端紧凑型安装，压缩空气 + 清洗水 / 冷却水双通道，狭小转台空间

- 高速旋盖机 / 封盖机：旋盖头端部紧凑型回转，气动 + 冷却回路

- 高速贴标机：贴标转鼓端部狭小空间，真空吸附 + 冷却

- 回转式杀菌机 / 杀菌釜：回转篮轴端紧凑型安装，冷却 + 气动 / 清洗

- 高速干燥机 / 烘干机：干燥滚筒端部紧凑型回转，冷却 + 气动

- 糖果 / 巧克力高速成型机：成型辊端部狭小空间，冷却 + 气动

3C电子 & 半导体设备

- 高速旋转测试台 / 老化测试转台：测试工位紧凑型安装，真空吸附、冷却、气动三路介质

- 晶圆 / 芯片高速回转台：狭小洁净空间，真空吸附、冷却、氮气吹扫

- 手机 / 平板高速组装线：回转工位紧凑型安装，真空吸附、冷却、气动

- 显示屏 / 面板高速检测线：回转检测台狭小空间，真空吸附、冷却、无尘吹扫

- PCB / FPC 高速生产线：回转工位紧凑型安装，真空吸附、冷却、气动

其他通用狭小空间工况

- 需要**3 路独立通道同时输送压缩空气、冷却水、冷却液**且**安装空间狭小**的回转设备

- 紧凑型多通路集成布局，低摩擦阻尼，最高 1500RPM 高速连续运转

- 铝合金轻量化壳体，减小转动惯量，适合高速、轻量化设备

- 碳化硅 (SiC) 复合耐磨密封，长期高速运转耐磨耐用

- 中低压（≤1.6MPa）、0~120℃，气液多介质同步回转输送

- 非标定制特殊通路数、特殊接口、特殊安装尺寸的紧凑型高速旋转接头

提交工况参数（介质、压力、温度、转速、接口尺寸）即可获取选型与报价，常规型号2-7天交货，定制产品20-35天，支持螺纹标准、法兰标准、通路、通径规格、材质定制。
