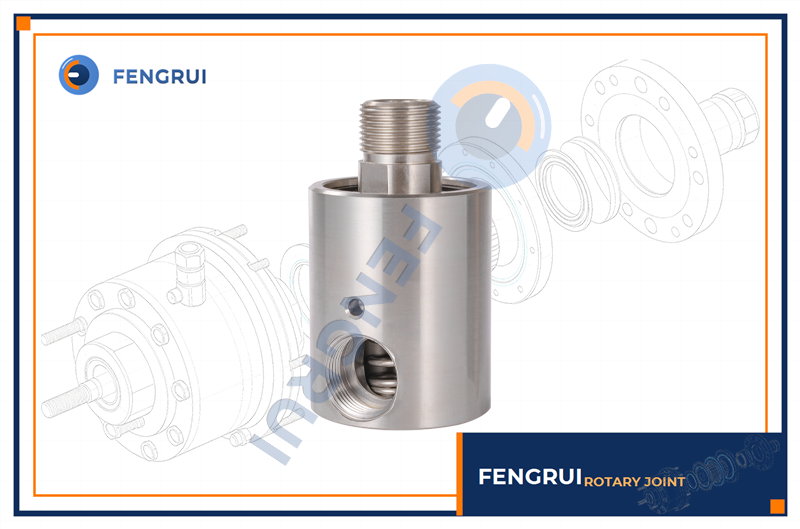

流通超纯水旋转接头是半导体、光伏、精密清洗、生物制药等高洁净工艺里，专门用于超纯水动态连续输送的回转连接部件。和普通通水旋转接头最大区别在于，它不只是要做到防渗漏，更核心指标是控制离子析出、颗粒物脱落、介质污染，一旦材质或者密封结构选型不当，会直接造成超纯水电阻率下降，造成晶圆、电池片等产品批量报废。下面从密封材质、主体材质、密封结构、性能要求四个维度完整解析。
一、密封材质选型
密封是流通超纯水旋转接头的核心，必须优先选用低析出、低溶出、不污染高纯水体的材料，主流搭配分为动环静环硬密封配对 + 辅助静密封两套体系。
1. 主密封摩擦副（动环 / 静环）
优先选用碳化硅对碳化硅（SiC/SiC）配对，也可选用碳化硅配高纯石墨。碳化硅化学惰性极强，在超纯水浸泡下几乎无金属离子析出，硬度高、耐磨、抗冲蚀，摩擦副运转稳定，颗粒产生量极低，是半导体超纯水工况首选方案Johnson-Fl...。高纯石墨自润滑性能好，适合中低速连续运转，成本更低；缺点是高速高压工况下石墨微粉脱落风险上升，高洁净等级场景慎用。
2. 辅助静密封（O 型圈、垫片）
优先高纯 PTFE（聚四氟乙烯），耐纯水腐蚀、几乎无析出、耐温区间宽，不吸附杂质；洁净等级要求稍低的场景可选EPDM三元乙丙橡胶。禁止使用普通氟橡胶、丁腈橡胶，这类橡胶在长期浸泡超纯水过程中会增塑剂迁移、有机物溶出，破坏超纯水水质。所有密封件要求洁净级加工，无脱模剂残留。
二、主体材质选型
流通超纯水介质电阻率高，本身腐蚀性弱，但对金属离子析出极其敏感，壳体、转子、流道内壁材质严控：
1. 主流主体：316L 不锈钢（电解抛光 EP）
316L 低碳奥氏体不锈钢，耐晶间腐蚀，经电解抛光 EP 处理，内壁表面粗糙度极低，不容易附着微粒、滋生微生物，金属离子溶出量远低于普通 304 不锈钢，是超纯水旋转接头标配主体材质，满足 SEMI F57 流体组件洁净要求。
2. 升级方案：PVDF、PFA 塑料壳体
对金属离子零容忍的超高纯工段，可选用 PFA/ PVDF 全塑结构，完全杜绝金属析出，缺点是承压上限偏低，适合低压小通径工况。
3. 禁用材质：普通碳钢、黄铜、45# 钢、普通铸钢，极易溶出铜、铁离子，快速拉低超纯水电阻率。
配套轴承优先选用陶瓷轴承，避免金属轴承磨损产生金属碎屑污染介质。
三、密封结构设计
流通超纯水旋转接头主流采用平衡式机械密封结构，区别于非平衡密封，可降低密封端面比压，减少摩擦发热与磨损产尘，适配长时间连续旋转：
1. 结构组成：静环组件、动环组件、弹性补偿元件、辅助密封圈、壳体、转子、隔离泄放腔。弹簧采用哈氏合金或高纯 316L 弹簧，弹簧不直接接触介质，避免弹簧腐蚀析出。
2. 独立泄放腔结构：设置单独泄漏收集口，微量渗漏介质不回流进入主超纯水通道，防止污染主回路，这是高纯工况非常关键的设计。
3. 流道直通式设计：内部流道平滑过渡，无死角、无台阶，减少涡流滞水区，降低微粒堆积。
4. 单通道 / 双通道可选：单通道用于纯水单向输送；双通道结构支持进出水同轴循环，适配清洗辊、旋转喷淋盘设备。
不推荐简易填料密封结构，填料长期磨损会持续掉粉，无法满足超纯水洁净标准。
四、核心性能要求
1. 洁净与水质指标
低离子析出、低颗粒物释放，满足洁净室 ISO 14644 标准；介质接触部件无有机物溶出，不改变超纯水电阻率。出厂前做洁净清洗、无尘包装。
2. 压力、转速、温度
常规工作压力 0.2–1.0MPa；转速根据规格，0~300rpm 为主，高速机型可定制；介质温度一般 5–60℃，适配常温超纯水系统。
3. 密封可靠性
允许极微量可控泄放（泄放腔收集），正常工况无可见滴漏；端面补偿结构可自动补偿磨损，延长密封寿命，支持 24h 连续不间断运行。
4. 工艺适配要求
接口可选卡盘快装、焊接、螺纹连接，方便和超纯水管路对接；内部无润滑剂接触介质，润滑介质隔离，避免油污污染水体。
五、应用场景总结
流通超纯水旋转接头广泛用于半导体单片清洗机、光伏硅片清洗、锂电池极片清洗、光学元件清洗等高纯水循环设备。选型核心逻辑优先看洁净等级，其次匹配压力转速；优先 EP 电解抛光 316L 壳体 + 碳化硅硬密封 + PTFE 辅助密封的平衡式结构，严控析出与产尘，保障超纯水系统稳定。
