专为防锈、耐酸碱腐蚀工况而非标设计制造，单/双向设计，径向壳体连接，螺纹或法兰安装，自支撑旋转接头，低额定扭矩设计，密封端面硬化处理，平衡式机械密封结构，两只宽大的精密轴承支撑，结构简单方便现场维修更换，同轴连接方式可减少金属软管/胶管的操作应力，可适应高速、高压、高温、耐酸碱腐蚀等工况的通用型旋转接头，可满足卫生级食品药品的设计要求。
可选配项目:
-聚四氟乙烯(PTFE)、铝合金、铜合金、304、304L、316L材质可选
-日本NSK/瑞典SKF/德国INA/德国FAG等进口轴承
-优尼封(United Seals)德氏封（Dichtomatik）/派克（Parke）等进口密封件
-日本进口631、750材料不锈钢高温耐腐蚀弹簧
-食品药品级可选用304/304L/316L材质和硅胶材质密封
- 可代替进口Deublin(杜博林)、Parke(派克)、GAT(盖特)、Rotoflux(罗拓福斯)、Duff-Norton(达夫·诺顿)
此款耐腐蚀旋转接头是专为特殊工况需求而非标设计
| 介质 水 最大使用压力： | DN | 6~50 | 350 PSI | 25 bar |
| 介质 液压油 最大使用压力： | 6~50 | 2175 PSI | 130 bar | |
| 介质 压缩空气 最大使用压力： | 6~50 | 200 PSI | 14 bar | |
| 最大真空度： | 2 Hg | 7 kPa | ||
| 最高使用速度（转子）： | ||||
| Straighreads: | DN | 6~10 | 3000 RPM | 3000 min-1 |
| 15 | 2500 RPM | 2500 min-1 | ||
| 20~25 | 1500 RPM | 1500 min-1 | ||
| 32~40 | 750 RPM | 750 min-1 | ||
| 50 | 400 RPM | 400 min-1 |

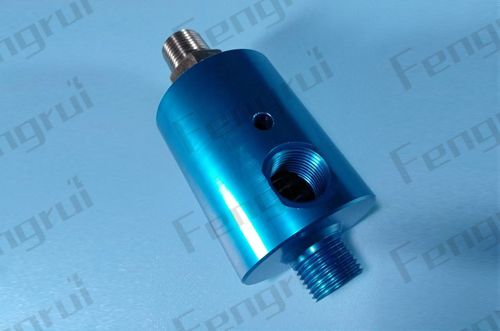

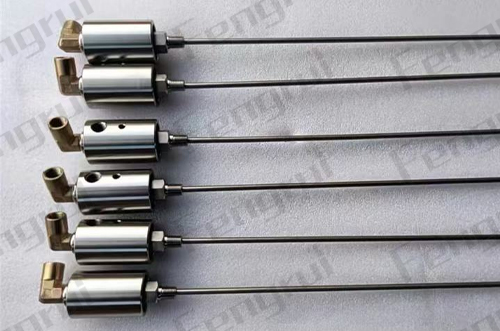

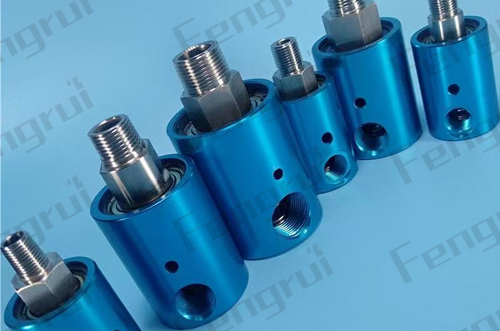

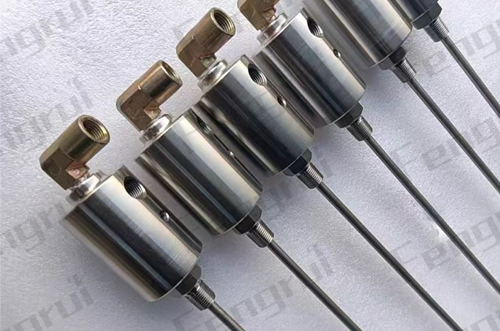

HB型防腐专用旋转接头，专为含氯离子海水、电镀酸碱液、化工废水、脱硫介质、高温腐蚀流体研发，分为304/316不锈钢常规款、哈氏合金（C276/C22/B3等）、镍基合金（Inconel625）高端定制款三大材质梯队；配套分工况密封体系：EPDM 三元乙丙适配清水食品、FKM 氟橡胶适配海水热油、FFKM 全氟醚应对浓强酸高温溶剂。整机摒弃易锈蚀黄铜、铸铁结构，主打长效防锈、抗点蚀、抗应力腐蚀；支持单通路、双通路内外循环结构，适配冷却、加热、清洗介质输送，可直接替换普通铜制旋转接头，解决长期腐蚀环境锈穿、卡死、渗漏等痛点。广泛应用化工、电镀、海水设备、环保清洗、海洋机械、食品加工等强腐蚀场景，可直接替代传统铸铁、普通铜制旋转接头。

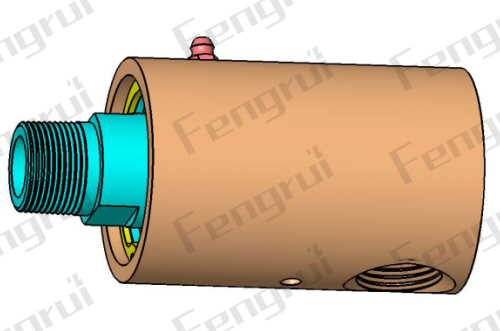

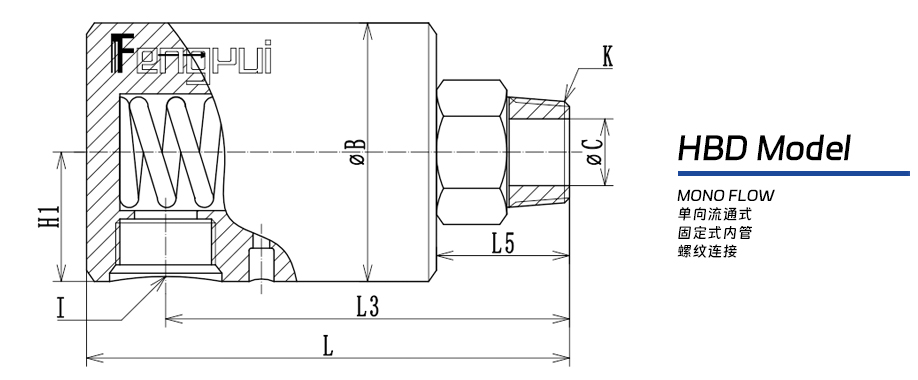

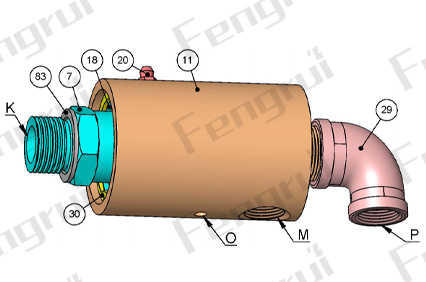

| HBD型旋转接头 单向流通式 螺纹连接 | |||||||||
| DN | Model | K | I | L | L3 | L5 | H1 | B | C |
| 06A | HBD-06A | R⅛-RH/LH | Rc⅜ | 100 | 86 | 25 | 25 | φ55 | φ5 |
| 08A | HBD-08A | R¼-RH/LH | Rc⅜ | 100 | 86 | 25 | 25 | φ55 | φ6 |
| 10A | HBD-10A | R⅜-RH/LH | Rc⅜ | 105 | 91 | 30 | 25 | φ55 | φ9 |
| 15A | HBD-15A | R½-RH/LH | Rc½ | 105 | 91 | 30 | 25 | φ55 | φ12 |
| 20A | HBD-20A | R¾-RH/LH | Rc¾ | 116 | 96 | 32 | 27 | φ62 | φ16 |
| 25A | HBD-25A | R1-RH/LH | Rc1 | 126 | 105 | 32 | 32 | φ74 | φ20 |
| 32A | HBD-32A | R1¼-RH/LH | Rc1¼ | 156 | 129 | 42 | 38 | φ90 | φ30 |
| 40A | HBD-40A | R1½-RH/LH | Rc1½ | 162 | 132 | 42 | 41 | φ95 | φ35 |
| 50A | HBD-50A | R2-RH/LH | Rc2 | 221 | 183 | 61 | 51 | φ122 | φ48 |
| 65A | HBD-65A | R2½-RH/LH | Rc2½ | 251 | 206 | 68 | 68 | φ156 | φ62 |
| 80A | HBD-80A | R3-RH/LH | Rc3 | 281 | 229 | 80 | 81 | φ158 | φ75 |
| 90A | HBD-90A | R3½-RH/LH | Rc3 | 281 | 229 | 80 | 81 | φ158 | φ78 |
| 100A | HBD-100A | R4-RH/LH | Rc4 | 405 | 335 | 90 | 110 | φ220 | φ98 |
| 此表螺纹标准为BSPT螺纹标准数据，如需NPT、G、BSW、UNC/UNF等其他螺纹标准请咨询！ | |||||||||

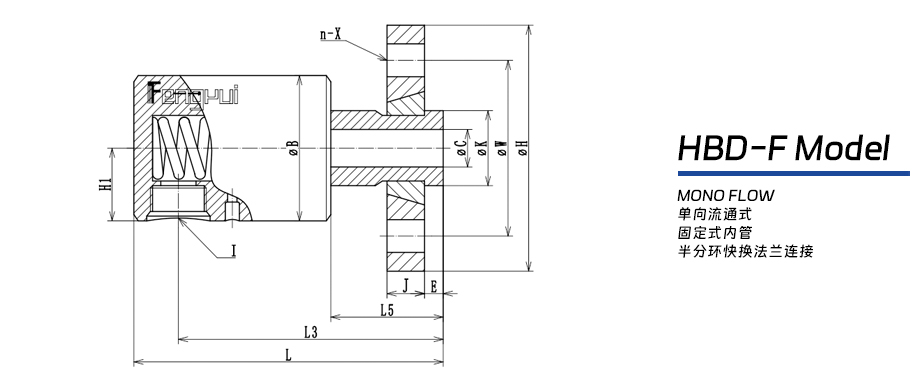

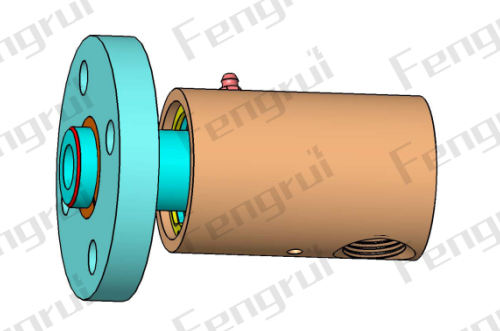

| HBD-F型旋转接头 单向流通式 - 半分环快换法兰连接 | ||||||||||||||
| DN | Model | k | I | L | L3 | L5 | H1 | B | C | W | H | J | E | n-X |
| 15A | HBD-F15A | φ26 | Rc½ | 171 | 104 | 43 | 25 | φ55 | φ12 | 65 | 95 | 14 | 8 | 4-φ14 |
| 20A | HBD-F20A | φ32 | Rc¾ | 188 | 113 | 48 | 28 | φ62 | φ16 | 75 | 105 | 16 | 8 | 4-φ14 |
| 25A | HBD-F25A | φ36 | Rc¾ | 194 | 119 | 49 | 35 | φ74 | φ20 | 85 | 115 | 16 | 10 | 4-φ14 |
| 32A | HBD-F32A | φ46 | Rc1¼ | 234 | 143 | 56 | 38 | φ90 | φ30 | 100 | 140 | 18 | 12 | 4-φ18 |
| 40A | HBD-F40A | φ52 | Rc1½ | 252 | 149 | 59 | 41 | φ95 | φ35 | 110 | 150 | 18 | 12 | 4-φ18 |
| 50A | HBD-F50A | φ60 | Rc1½ | 317 | 189 | 67 | 51 | φ122 | φ48 | 125 | 165 | 20 | 15 | 4-φ18 |
| 65A | HBD-F65A | φ75 | Rc2 | 378 | 215 | 76 | 68 | φ156 | φ60 | 145 | 185 | 20 | 18 | 4-φ18 |
| 80A | HBD-F80A | φ90 | Rc2½ | 422 | 239 | 90 | 81 | φ158 | φ75 | 160 | 200 | 20 | 18 | 8-φ18 |
| 90A | HBD-F90A | φ100 | Rc2½ | 422 | 239 | 90 | 81 | φ158 | φ78 | 150 | 175 | 15 | 20 | 6-φ14 |
| 此表为半分环式快换法兰数据，如需GB/T9119、JB/T81-97、HG/T20592、HG/T20615、ANSI/ASME等法兰标准请咨询 | ||||||||||||||

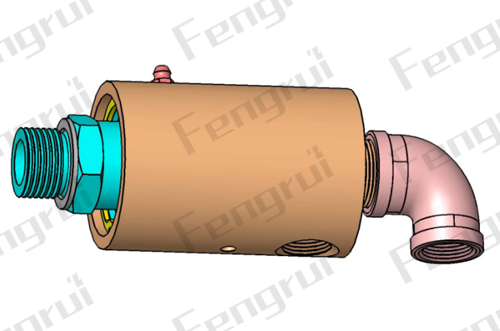

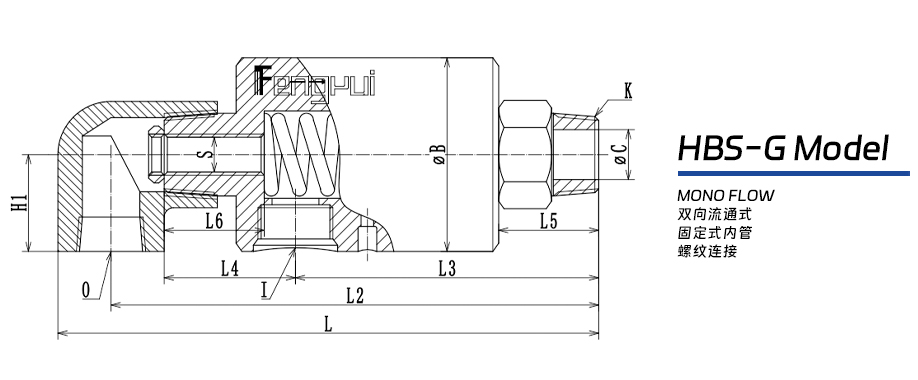

| HBS-G型旋转接头 双向流通内管固定式 螺纹连接 | ||||||||||||||
| DN | Model | k | I | O | S | L | L2 | L3 | L4 | L5 | L6 | H1 | B | C |
| 15A | HBS-G15-6-RH/LH | R½ | Rc½ | Rc½ | G⅛-RH/LH | 158 | 143 | 91 | 35 | 30 | 28 | 28 | φ55 | φ12 |
| 20A | HBS-G20-8-RH/LH | R¾ | Rc¾ | Rc½ | G¼-RH/LH | 172 | 158 | 97 | 37 | 32 | 31 | 31 | φ62 | φ16 |
| 25A | HBS-G25-10-RH/LH | R1 | Rc¾ | Rc½ | G⅜-RH/LH | 177 | 162 | 102 | 45 | 32 | 33 | 33 | φ74 | φ20 |
| 32A | HBS-G32-15-RH/LH | R1¼ | Rc1¼ | Rc½ | G½-RH/LH | 220 | 203 | 129 | 53 | 42 | 35 | 35 | φ90 | φ30 |
| 40A | HBS-G40-20-RH/LH | R1½ | Rc1½ | Rc¾ | G¾-RH/LH | 235 | 218 | 132 | 55 | 42 | 38 | 38 | φ95 | φ35 |
| 50A | HBS-G50-25-RH/LH | R2 | Rc1½ | Rc1 | G1-RH/LH | 311 | 290 | 183 | 70 | 61 | 44 | 44 | φ122 | φ48 |
| 65A | HBS-G65-32-RH/LH | R2½ | Rc2 | Rc1¼ | G1¼-RH/LH | 370 | 345 | 207 | 82 | 68 | 52 | 52 | φ156 | φ60 |
| 80A | HBS-G80-50-RH/LH | R3 | Rc2½ | Rc2 | G2-RH/LH | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ75 |
| 90A | HBS-G90-50-RH/LH | R3½ | Rc2½ | Rc2 | G2-RH/LH | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ78 |
| 此表螺纹标准为BSPT螺纹标准数据，如需NPT、G、BSW、UNC/UNF等其他螺纹标准请咨询！ | ||||||||||||||

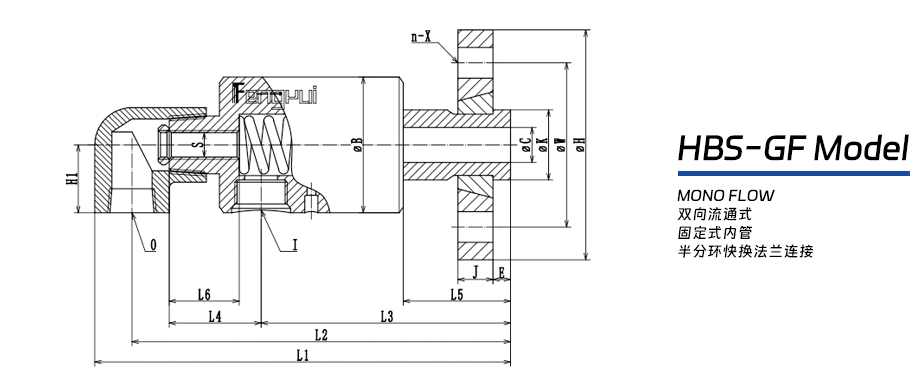

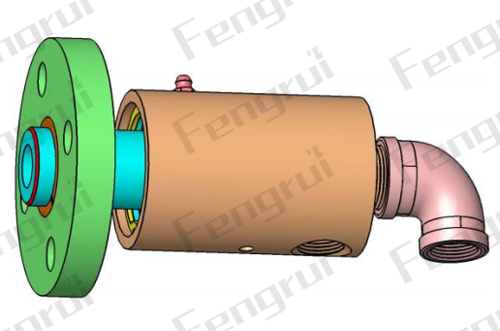

| HBS-GF型旋转接头 双向流通内管固定式 半分环快换法兰连接 | |||||||||||||||||||
| DN | Model | K | I | O | S | L | L2 | L3 | L4 | L5 | L6 | H1 | B | C | W | H | J | E | n-X |
| 15A | HBS-GF15-6-RH/LH | φ25 | Rc½ | Rc½ | G⅛-RH/LH | 158 | 143 | 91 | 35 | 30 | 28 | 28 | φ55 | φ12 | 65 | 95 | 14 | 8 | 4-φ14 |
| 20A | HBS-GF20-8-RH/LH | φ30 | Rc¾ | Rc½ | G¼-RH/LH | 172 | 158 | 97 | 37 | 32 | 31 | 31 | φ62 | φ16 | 75 | 105 | 16 | 8 | 4-φ14 |
| 25A | HBS-GF25-10-RH/LH | φ35 | Rc¾ | Rc½ | G⅜-RH/LH | 177 | 162 | 102 | 45 | 32 | 33 | 33 | φ74 | φ20 | 85 | 115 | 16 | 10 | 4-φ14 |
| 32A | HBS-GF32-15-RH/LH | φ45 | Rc1¼ | Rc½ | G½-RH/LH | 220 | 203 | 129 | 53 | 42 | 35 | 35 | φ90 | φ30 | 100 | 140 | 18 | 12 | 4-φ18 |
| 40A | HBS-GF40-20-RH/LH | φ50 | Rc1½ | Rc¾ | G¾-RH/LH | 235 | 218 | 132 | 55 | 42 | 38 | 38 | φ95 | φ35 | 110 | 150 | 18 | 12 | 4-φ18 |
| 50A | HBS-GF50-25-RH/LH | φ60 | Rc1½ | Rc1 | G1-RH/LH | 311 | 290 | 183 | 70 | 61 | 44 | 44 | φ122 | φ48 | 125 | 165 | 20 | 15 | 4-φ18 |
| 65A | HBS-GF65-32-RH/LH | φ75 | Rc2 | Rc1¼ | G1¼-RH/LH | 370 | 345 | 207 | 82 | 68 | 52 | 52 | φ156 | φ60 | 145 | 185 | 20 | 18 | 4-φ18 |
| 80A | HBS-GF80-50-RH/LH | φ90 | Rc2½ | Rc2 | G2-RH/LH | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ75 | 160 | 200 | 20 | 18 | 8-φ18 |
| 90A | HBS-GF90-50-RH/LH | φ100 | Rc2½ | Rc2 | G2-RH/LH | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ78 | 150 | 175 | 15 | 20 | 6-φ14 |
| 此表为半分环式快换法兰数据，如需GB/T9119、JB/T81-97、HG/T20592、HG/T20615、ANSI/ASME等法兰标准请咨询! | |||||||||||||||||||

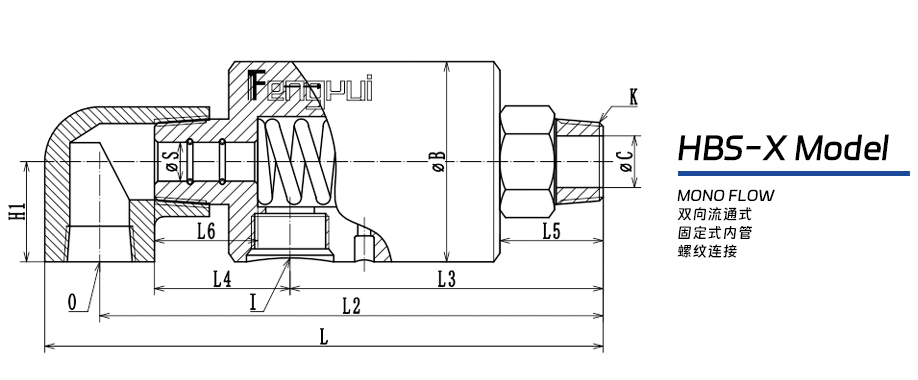

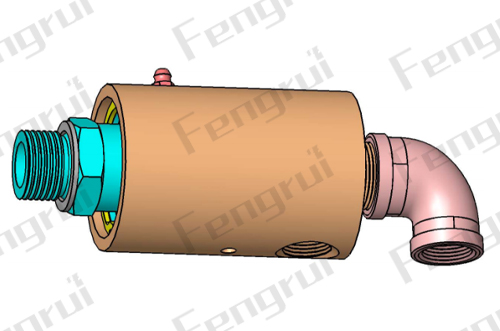

| HBS-X型旋转接头 双向流通内管旋转式 螺纹连接 | ||||||||||||||
| DN | Model | k | I | O | S（h9/E8） | L | L2 | L3 | L4 | L5 | L6 | H1 | B | C |
| 15A | HBS-X15-6-RH/LH | R½ | Rc½ | Rc½ | φ10 | 158 | 143 | 91 | 35 | 30 | 28 | 28 | φ55 | φ12 |
| 20A | HBS-X20-8-RH/LH | R¾ | Rc¾ | Rc½ | φ12 | 172 | 158 | 97 | 37 | 32 | 31 | 31 | φ62 | φ16 |
| 25A | HBS-X25-10-RH/LH | R1 | Rc¾ | Rc½ | φ16 | 177 | 162 | 102 | 45 | 32 | 33 | 33 | φ74 | φ20 |
| 32A | HBS-X32-15-RH/LH | R1¼ | Rc1¼ | Rc½ | φ20 | 220 | 203 | 129 | 53 | 42 | 35 | 35 | φ90 | φ30 |
| 40A | HBS-X40-20-RH/LH | R1½ | Rc1½ | Rc¾ | φ25 | 235 | 218 | 132 | 55 | 42 | 38 | 38 | φ95 | φ35 |
| 50A | HBS-X50-25-RH/LH | R2 | Rc1½ | Rc1 | φ32 | 311 | 290 | 183 | 70 | 61 | 44 | 44 | φ122 | φ48 |
| 65A | HBS-X65-32-RH/LH | R2½ | Rc2 | Rc1¼ | φ40 | 370 | 345 | 207 | 82 | 68 | 52 | 52 | φ156 | φ60 |
| 80A | HBS-X80-50-RH/LH | R3 | Rc2½ | Rc2 | φ57 | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ75 |
| 90A | HBS-X90-50-RH/LH | R3½ | Rc2½ | Rc2 | φ57 | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ78 |
| 此表螺纹标准为BSPT螺纹标准数据，如需NPT、G、BSW、UNC/UNF等其他螺纹标准请咨询！ | ||||||||||||||

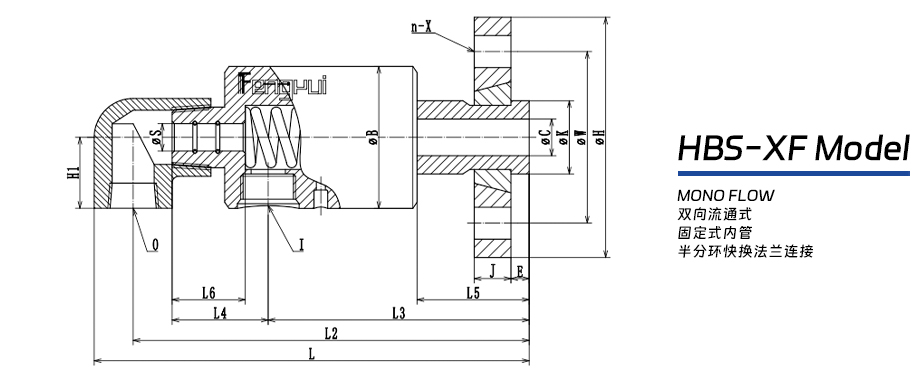

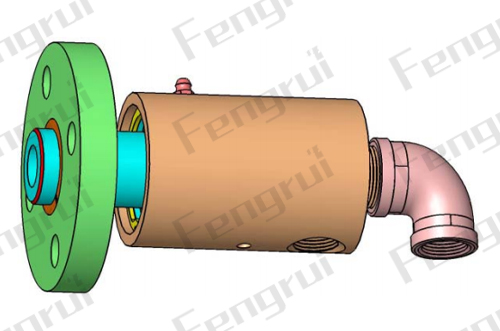

| HBS-XF型旋转接头 双向流通内管旋转式 半分环快换法兰连接 | |||||||||||||||||||
| DN | Model | K | I | O | S（h9/E8） | L | L2 | L3 | L4 | L5 | L6 | H1 | B | C | W | H | J | E | n-X |
| 15A | HBS-XF15-6-RH/LH | φ25 | Rc½ | Rc½ | φ10 | 158 | 143 | 91 | 35 | 30 | 28 | 28 | φ55 | φ12 | 65 | 95 | 14 | 8 | 4-φ14 |
| 20A | HBS-XF20-8-RH/LH | φ30 | Rc¾ | Rc½ | φ12 | 172 | 158 | 97 | 37 | 32 | 31 | 31 | φ62 | φ16 | 75 | 105 | 16 | 8 | 4-φ14 |
| 25A | HBS-XF25-10-RH/LH | φ35 | Rc¾ | Rc½ | φ16 | 177 | 162 | 102 | 45 | 32 | 33 | 33 | φ74 | φ20 | 85 | 115 | 16 | 10 | 4-φ14 |
| 32A | HBS-XF32-15-RH/LH | φ45 | Rc1¼ | Rc½ | φ20 | 220 | 203 | 129 | 53 | 42 | 35 | 35 | φ90 | φ30 | 100 | 140 | 18 | 12 | 4-φ18 |
| 40A | HBS-XF40-20-RH/LH | φ50 | Rc1½ | Rc¾ | φ25 | 235 | 218 | 132 | 55 | 42 | 38 | 38 | φ95 | φ35 | 110 | 150 | 18 | 12 | 4-φ18 |
| 50A | HBS-XF50-25-RH/LH | φ60 | Rc1½ | Rc1 | φ32 | 311 | 290 | 183 | 70 | 61 | 44 | 44 | φ122 | φ48 | 125 | 165 | 20 | 15 | 4-φ18 |
| 65A | HBS-XF65-32-RH/LH | φ75 | Rc2 | Rc1¼ | φ40 | 370 | 345 | 207 | 82 | 68 | 52 | 52 | φ156 | φ60 | 145 | 185 | 20 | 18 | 4-φ18 |
| 80A | HBS-XF80-50-RH/LH | φ90 | Rc2½ | Rc2 | φ57 | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ75 | 160 | 200 | 20 | 18 | 8-φ18 |
| 90A | HBS-XF90-50-RH/LH | φ100 | Rc2½ | Rc2 | φ57 | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ78 | 150 | 175 | 15 | 20 | 8-φ18 |
| 此表为半分环式快换法兰数据，如需GB/T9119、JB/T81-97、HG/T20592、HG/T20615、ANSI/ASME等法兰标准请咨询 | |||||||||||||||||||
