1.H型平衡式机械密封结构，进口高速轴承双支撑，结构可靠，运转稳定。
2.机械密封旋转接头主密封CNC精密加工，确保表面粗糙度和平直度。
3.密封摩擦副端面磨损量△在正常工作条件下磨损极低，可以连续使用2年，特殊场合5-10年寿命。
4.具备很好的耐振性能，在转速3000r/min下的振幅不超过0.05mm，pv值随着使用可不断提高。
5.功率损失小，机械密封的摩擦副处于半液摩擦状态，摩擦系数μ非常低。
6.旋转轴对振摆、空心轴对壳体的偏斜不敏感使波纹管密封轴或轴套不易受磨损。
7.机械密封旋转接头在流通易燃、易爆、有毒有害介质的极端苛刻工况下可确保密封的可靠性。
8.适用工况广，高温、低温、高压、真空干摩擦及腐蚀介质的高速工况均有良好的表现。
9.流体设计方案，可在生产线上直接更换密封组件，方便维护检修。
10.防锈渣隔泥沙，适用于流通介质里有固体、颗粒的工况环境。
11.线速度：≤15m/s，轴向窜动量：±1.0mm。
可以代替台湾杨桄旋转接头、旋宝（ROTARY）323B、334系列旋转接头
| 介质 冷却水 最大使用压力： | 240 PSI | 16 bar | ||
| 介质 空气 最大使用压力： | 240 PSI | 16 bar | ||
| 介质 油 最大使用压力： | 240 PSI | 16 bar | ||
| 最高使用速度（转子）： | ||||
| 介质 水 最大使用速度： | 3000 RPM | 3000 min-1 | ||
| 介质 空气 最大使用速度： | 3000 RPM | 3000 min-1 | ||
| 介质 油 最大使用速度： | 3000 RPM | 3000 min-1 | ||
| 最高使用温度： | 150℃ | ＞150℃ 请咨询创启旋转接头 | ||

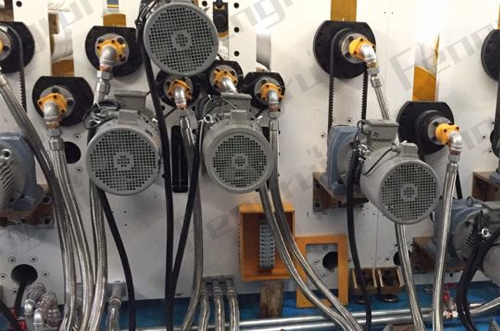

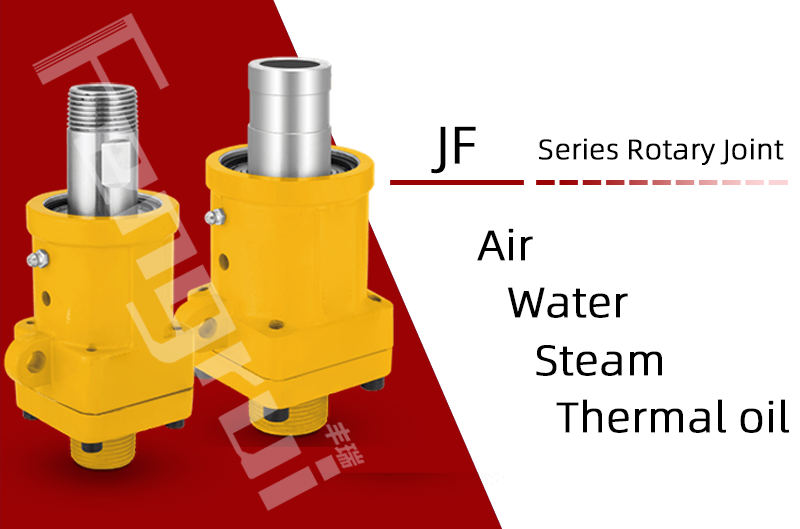

JF型机械密封旋转接头是一款专为高速、连续、稳定流体输送工况研发的精密动态密封连接件，依托成熟的平衡式机械密封结构设计，融合精密加工工艺与优质耐磨密封材质，可完美适配水、热油、冷却剂、液压油、压缩空气、真空等多种介质的动态传输，广泛应用于机械制造、冶金、化工、造纸、橡塑等工业领域，解决设备旋转运行中流体介质输送泄漏、运转卡顿、寿命短等行业痛点，为各类旋转设备提供高效、可靠、低耗的动态密封解决方案。

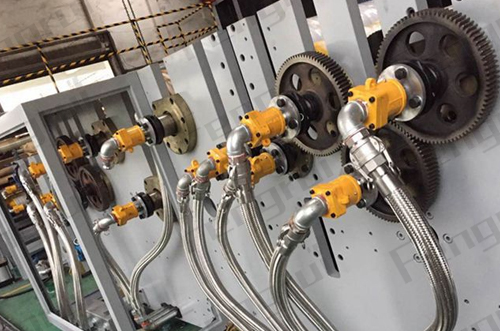

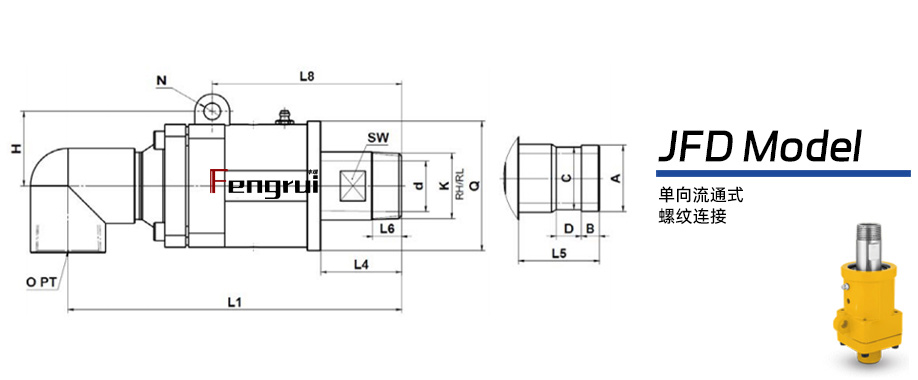

| JFD型冷却水机械密封旋转接头-单向流通式-螺纹连接 | |||||||||||||||||
| Order-No. | K | O | L1 | L4 | L6 | L8 | N | L8 | Q | SW | d | H | A(d8) | B | C | D | L5 |
| 20A 3/4" | R3/4" | Rc3/4" | 198 | 48 | 18 | 8 | 124.5 | 55 | 24 | 17 | 36 | 26 | 11 | 24.4 | 15 | 53 | 53 |
| 25A 1" | R1" | Rc1" | 203 | 53 | 20 | 10 | 124 | 72 | 30 | 24 | 43 | 32.3 | 11 | 30.7 | 15 | 53 | 53 |
| 32A 1-1/4" | R1-1/4" | Rc1-1/4" | 228 | 58 | 22 | 12 | 130.5 | 83.5 | 42 | 32 | 53.5 | 41 | 13 | 39.4 | 19 | 62 | 62 |
| 40A 1-1/2" | R1-1/2" | Rc1-1/2" | 242 | 61 | 24 | 12 | 138 | 93 | 45 | 36 | 53.5 | 47.5 | 13 | 45 | 23 | 61 | 61 |
| 50A 2" | R2" | Rc2" | 277 | 64 | 28 | 12 | 165 | 117 | 59 | 50 | 75 | 59 | 16 | 56.7 | 23 | 74 | 74 |
| 65A 2-1/2" | R2-1/2" | Rc2-1/2" | 313 | 73 | 30 | 12 | 198 | 142 | 73 | 59 | 84 | 72 | 19 | 69 | 27 | 77 | 61 |
| 80A 3" | R3" | Rc3" | 342 | 88 | 32 | 12 | 211 | 142 | 86 | 74 | 84 | 89.8 | 20 | 86 | 27 | 79 | 74 |
| 本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！ | |||||||||||||||||

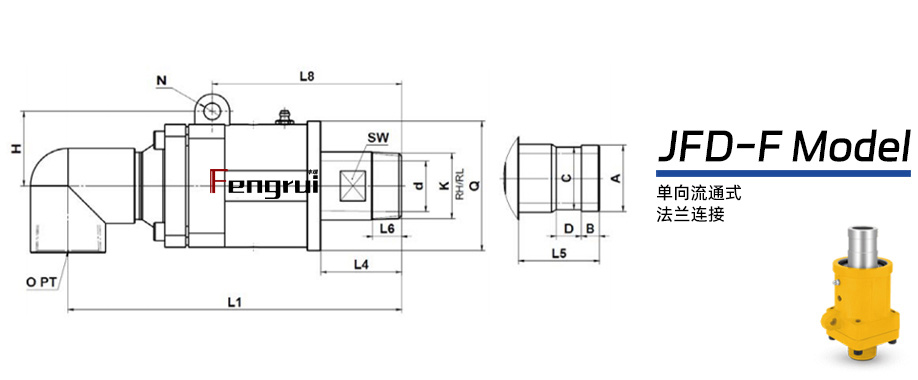

| JFD-F型冷却水机械密封旋转接头-单向流通式-法兰连接 | |||||||||||||||||
| Order-No. | K | O | L1 | L4 | L6 | L8 | N | L8 | Q | SW | d | H | A(d8) | B | C | D | L5 |
| 20A 3/4" | R3/4" | Rc3/4" | 198 | 48 | 18 | 8 | 124.5 | 55 | 24 | 17 | 36 | 26 | 11 | 24.4 | 15 | 53 | 53 |
| 25A 1" | R1" | Rc1" | 203 | 53 | 20 | 10 | 124 | 72 | 30 | 24 | 43 | 32.3 | 11 | 30.7 | 15 | 53 | 53 |
| 32A 1-1/4" | R1-1/4" | Rc1-1/4" | 228 | 58 | 22 | 12 | 130.5 | 83.5 | 42 | 32 | 53.5 | 41 | 13 | 39.4 | 19 | 62 | 62 |
| 40A 1-1/2" | R1-1/2" | Rc1-1/2" | 242 | 61 | 24 | 12 | 138 | 93 | 45 | 36 | 53.5 | 47.5 | 13 | 45 | 23 | 61 | 61 |
| 50A 2" | R2" | Rc2" | 277 | 64 | 28 | 12 | 165 | 117 | 59 | 50 | 75 | 59 | 16 | 56.7 | 23 | 74 | 74 |
| 65A 2-1/2" | R2-1/2" | Rc2-1/2" | 313 | 73 | 30 | 12 | 198 | 142 | 73 | 59 | 84 | 72 | 19 | 69 | 27 | 77 | 61 |
| 80A 3" | R3" | Rc3" | 342 | 88 | 32 | 12 | 211 | 142 | 86 | 74 | 84 | 89.8 | 20 | 86 | 27 | 79 | 74 |
| 本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！ | |||||||||||||||||

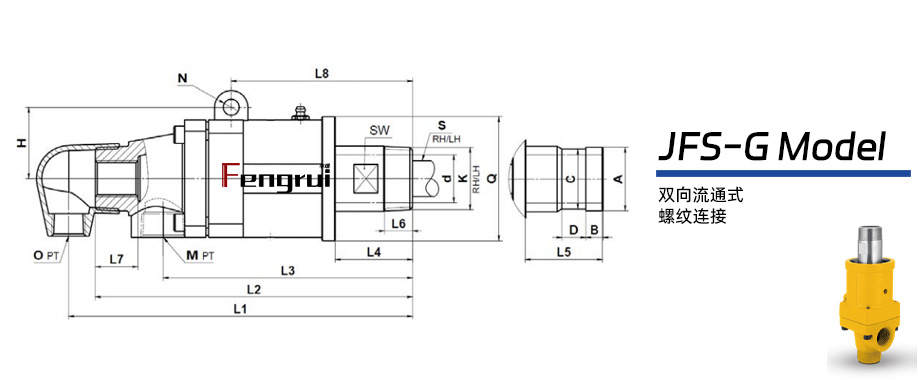

| JFS-G型冷却水机械密封旋转接头-双向流通式-螺纹连接 | |||||||||||||||||||||
| Order-No. | K | M | O | S | L1 | L2 | L3 | L4 | L6 | L7 | L8 | N | SW | d | Q | H | A(d8) | B | C | D | L5 |
| 20A 3/4" | R3/4" | Rc1/2" | Rc1/2" | G1/4" | 205 | 198 | 162 | 48 | 18 | 27 | 124.5 | 8 | 24 | 17 | 55 | 36 | 26 | 11 | 24.4 | 15 | 53 |
| 25A 1" | R1" | Rc3/4" | Rc1/2" | G3/8" | 236 | 223 | 173 | 53 | 20 | 29 | 124 | 10 | 30 | 24 | 72 | 43 | 32.3 | 11 | 30.7 | 15 | 53 |
| 32A 1-1/4" | R1-1/4" | Rc1" | Rc1/2" | G1/2" | 251 | 235 | 189 | 58 | 22 | 26 | 130.5 | 12 | 42 | 32 | 83.5 | 53.5 | 41 | 13 | 39.4 | 19 | 62 |
| 40A 1-1/2" | R1-1/2" | Rc1-1/4" | Rc3/4" | G3/4" | 260 | 240 | 189 | 61 | 24 | 32 | 138 | 12 | 45 | 36 | 93 | 53.5 | 47.5 | 13 | 45 | 23 | 61 |
| 50A 2" | R2" | Rc1/2" | Rc1" | G1" | 327 | 303 | 240 | 64 | 28 | 40 | 165 | 12 | 59 | 50 | 117 | 75 | 59 | 16 | 56.7 | 23 | 74 |
| 65A 2-1/2" | R2-1/2" | Rc2" | Rc1-1/4" | G1-1/4" | 388 | 363 | 274 | 77 | 30 | 40 | 198 | 12 | 73 | 59 | 142 | 84 | 72 | 19 | 69 | 27 | 77 |
| 80A 3" | R3" | Rc2-1/2" | Rc1-1/2" | G1-1/2" | 403 | 374 | 289 | 88 | 32 | 40 | 211 | 12 | 86 | 74 | 142 | 84 | 89.8 | 20 | 86 | 27 | 79 |
| 本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！ | |||||||||||||||||||||

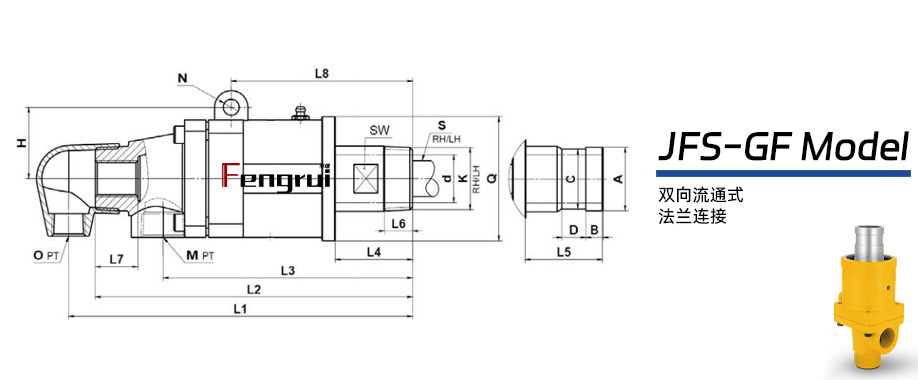

| JFS-GF型冷却水机械密封旋转接头-双向流通式-法兰连接 | |||||||||||||||||||||
| Order-No. | K | M | O | S | L1 | L2 | L3 | L4 | L6 | L7 | L8 | N | SW | d | Q | H | A(d8) | B | C | D | L5 |
| 20A 3/4" | R3/4" | Rc1/2" | Rc1/2" | G1/4" | 205 | 198 | 162 | 48 | 18 | 27 | 124.5 | 8 | 24 | 17 | 55 | 36 | 26 | 11 | 24.4 | 15 | 53 |
| 25A 1" | R1" | Rc3/4" | Rc1/2" | G3/8" | 236 | 223 | 173 | 53 | 20 | 29 | 124 | 10 | 30 | 24 | 72 | 43 | 32.3 | 11 | 30.7 | 15 | 53 |
| 32A 1-1/4" | R1-1/4" | Rc1" | Rc1/2" | G1/2" | 251 | 235 | 189 | 58 | 22 | 26 | 130.5 | 12 | 42 | 32 | 83.5 | 53.5 | 41 | 13 | 39.4 | 19 | 62 |
| 40A 1-1/2" | R1-1/2" | Rc1-1/4" | Rc3/4" | G3/4" | 260 | 240 | 189 | 61 | 24 | 32 | 138 | 12 | 45 | 36 | 93 | 53.5 | 47.5 | 13 | 45 | 23 | 61 |
| 50A 2" | R2" | Rc1/2" | Rc1" | G1" | 327 | 303 | 240 | 64 | 28 | 40 | 165 | 12 | 59 | 50 | 117 | 75 | 59 | 16 | 56.7 | 23 | 74 |
| 65A 2-1/2" | R2-1/2" | Rc2" | Rc1-1/4" | G1-1/4" | 388 | 363 | 274 | 77 | 30 | 40 | 198 | 12 | 73 | 59 | 142 | 84 | 72 | 19 | 69 | 27 | 77 |
| 80A 3" | R3" | Rc2-1/2" | Rc1-1/2" | G1-1/2" | 403 | 374 | 289 | 88 | 32 | 40 | 211 | 12 | 86 | 74 | 142 | 84 | 89.8 | 20 | 86 | 27 | 79 |
| 本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！ | |||||||||||||||||||||

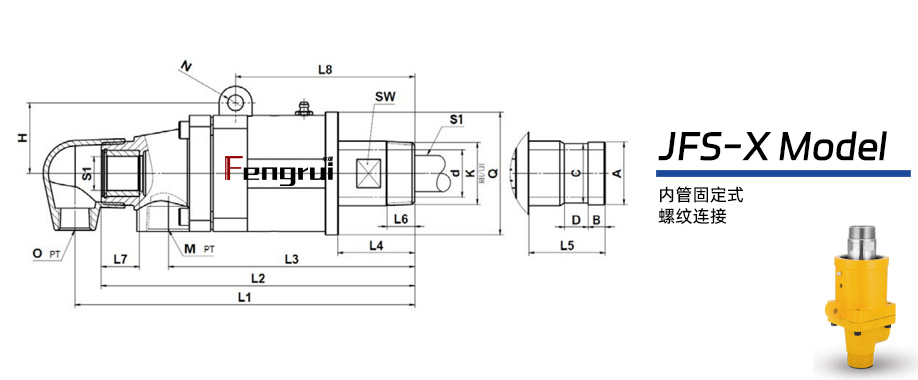

| JFS-X型冷却水机械密封旋转接头-内管固定式-螺纹连接 | |||||||||||||||||||||
| Order-No. | K | M | O | S1(e8) | L1 | L2 | L3 | L4 | L6 | L7 | L8 | N | SW | d | Q | H | A(d8) | B | C | D | L5 |
| 20A 3/4" | R3/4" | Rc1/2" | Rc1/2" | 11.9 | 205 | 195 | 162 | 54 | 18 | 20 | 124.5 | 8 | 24 | 17 | 55 | 36 | 26 | 11 | 24.4 | 15 | 53 |
| 25A 1" | R1" | Rc3/4" | Rc1/2" | 15.9 | 235 | 220 | 173 | 54 | 20 | 25 | 124 | 10 | 30 | 21.6 | 72 | 43 | 32.3 | 11 | 30.7 | 15 | 53 |
| 32A 1-1/4" | R1-1/4" | Rc1" | Rc1/2" | 19.9 | 251 | 229 | 189 | 58 | 22 | 15 | 130.5 | 12 | 42 | 32 | 83.5 | 53.5 | 41 | 13 | 39.4 | 19 | 62 |
| 40A 1-1/2" | R1-1/2" | Rc1-1/4" | Rc3/4" | 25.9 | 260 | 236 | 189 | 56 | 22 | 25 | 138 | 12 | 45 | 36 | 93 | 53.5 | 47.5 | 13 | 45 | 23 | 61 |
| 50A 2" | R2" | Rc1/2" | Rc1" | 31.9 | 325 | 299 | 238 | 63 | 28 | 30 | 165 | 12 | 59 | 50 | 117 | 75 | 59 | 16 | 56.7 | 23 | 74 |
| 65A 2-1/2" | R2-1/2" | Rc2" | Rc1-1/4" | 40 | 388 | 351 | 271 | 73 | 30 | 25 | 198 | 12 | 73 | 59 | 142 | 84 | 72 | 19 | 69 | 27 | 77 |
| 80A 3" | R3" | Rc2-1/2" | Rc1-1/2" | 46 | 403 | 367 | 289 | 88 | 32 | 30 | 211 | 12 | 86 | 74 | 142 | 84 | 89.8 | 20 | 86 | 27 | 79 |

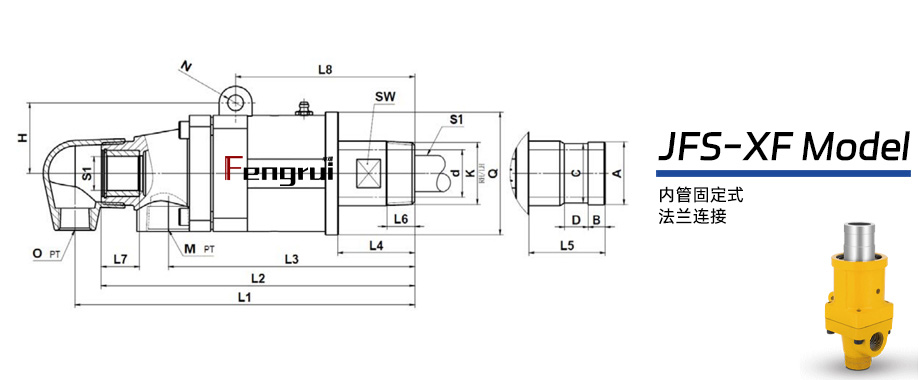

| JFS-XF型冷却水机械密封旋转接头-内管固定式-法兰连接 | |||||||||||||||||||||
| Order-No. | K | M | O | S1(e8) | L1 | L2 | L3 | L4 | L6 | L7 | L8 | N | SW | d | Q | H | A(d8) | B | C | D | L5 |
| 20A 3/4" | R3/4" | Rc1/2" | Rc1/2" | 11.9 | 205 | 195 | 162 | 54 | 18 | 20 | 124.5 | 8 | 24 | 17 | 55 | 36 | 26 | 11 | 24.4 | 15 | 53 |
| 25A 1" | R1" | Rc3/4" | Rc1/2" | 15.9 | 235 | 220 | 173 | 54 | 20 | 25 | 124 | 10 | 30 | 21.6 | 72 | 43 | 32.3 | 11 | 30.7 | 15 | 53 |
| 32A 1-1/4" | R1-1/4" | Rc1" | Rc1/2" | 19.9 | 251 | 229 | 189 | 58 | 22 | 15 | 130.5 | 12 | 42 | 32 | 83.5 | 53.5 | 41 | 13 | 39.4 | 19 | 62 |
| 40A 1-1/2" | R1-1/2" | Rc1-1/4" | Rc3/4" | 25.9 | 260 | 236 | 189 | 56 | 22 | 25 | 138 | 12 | 45 | 36 | 93 | 53.5 | 47.5 | 13 | 45 | 23 | 61 |
| 50A 2" | R2" | Rc1/2" | Rc1" | 31.9 | 325 | 299 | 238 | 63 | 28 | 30 | 165 | 12 | 59 | 50 | 117 | 75 | 59 | 16 | 56.7 | 23 | 74 |
| 65A 2-1/2" | R2-1/2" | Rc2" | Rc1-1/4" | 40 | 388 | 351 | 271 | 73 | 30 | 25 | 198 | 12 | 73 | 59 | 142 | 84 | 72 | 19 | 69 | 27 | 77 |
| 80A 3" | R3" | Rc2-1/2" | Rc1-1/2" | 46 | 403 | 367 | 289 | 88 | 32 | 30 | 211 | 12 | 86 | 74 | 142 | 84 | 89.8 | 20 | 86 | 27 | 79 |
| 本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！ | |||||||||||||||||||||
