HA系列单通道旋转接头

       HA系列单通道旋转接头专为压缩空气、真空、低压液压油介质工况设计，覆盖 DN6/8/10/12/20/25/40 全规格通径，采用轻量化铝合金壳体搭配自支撑转子结构，搭载平衡式碳石墨机械密封副，适配机床工装夹具、气动卡盘、液压回转工装、自动化设备等低速低压旋转油路 / 气路场景，单流道直通介质流通设计，扭矩低、免频繁维护，是中小型设备气液旋转输送通用标准款。

核心产品特点

1. 结构与外观规格分级

通径 DN6~DN20：一体式六角外形，单扳手即可拆装，小巧紧凑节省安装空间；

通径 DN25~DN40：双侧双扳手扁位结构，双扳手对拧锁止，拆装防转子跟转，适配大通量工况；

整体轻量化铝合金壳体，表面氧化防锈，转子分不锈钢 / 碳钢两种材质可选，适配不同介质腐蚀需求。

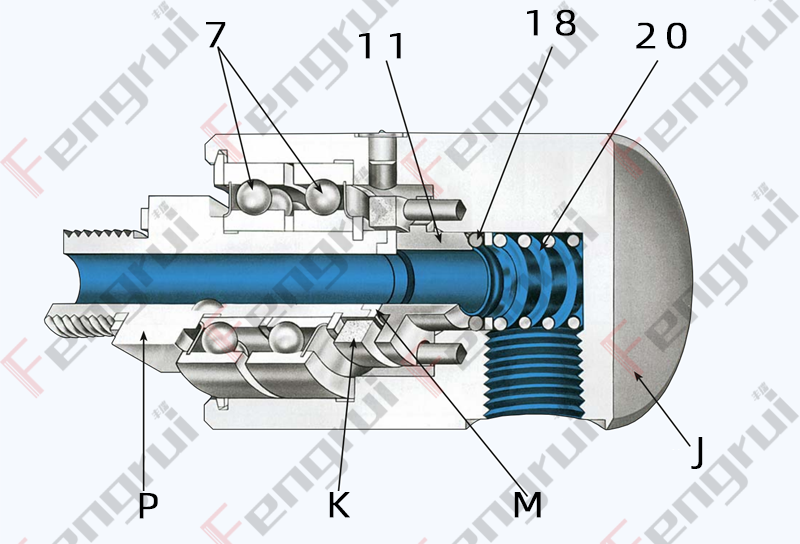

密封与润滑系统

平衡式机械密封副，两种密封配置可选：碳石墨 + 淬火工具钢 / 碳石墨 + 陶瓷，耐磨耐温，大幅降低介质泄漏；

空气工况内置毛毡储油润滑腔，配套外置注油嘴，每月仅需加注 3~5 滴润滑油，长期运行低磨损、低扭矩；

全金属密封结构无橡胶件老化隐患，耐高温工况稳定。

工况参数优势

介质通用：可走压缩空气、真空负压、液压油两类介质；

压力区间：气压最高 10bar（150PSI）；液压分 35/50/70bar 三档承压，适配不同油压设备；

转速分级：标准款最高 3500RPM，加长低速款 2500~3000RPM，满足大负载低速旋转需求；

耐温上限 120℃，超过 120℃高温工况可定制改型；

支持真空 2" Hg 负压工况，适配真空吸附类自动化设备。

使用性能优势

单流道（monoflow）直通流道设计，介质流通阻力小，压力损耗低；

自支撑转子结构，无需额外外部轴承辅助支撑，安装简化；

径向侧孔进出油 / 气接口，安装布局灵活，适配狭小设备安装位；

优化减重设计，整机自重小，高速旋转负载更低，减少设备转动负荷；

低摩擦扭矩，启停顺滑，不卡顿，适配频繁正反转工装设备。

 维护与适配

维护简单，仅定期微量补油，密封组件可单独更换，无需整体替换接头；

全系列直螺纹标准接口，兼容市面常规气动、液压管路配件；

全规格覆盖 DN6~DN40，从小型微型工装到大通量液压回转设备均可匹配选型。

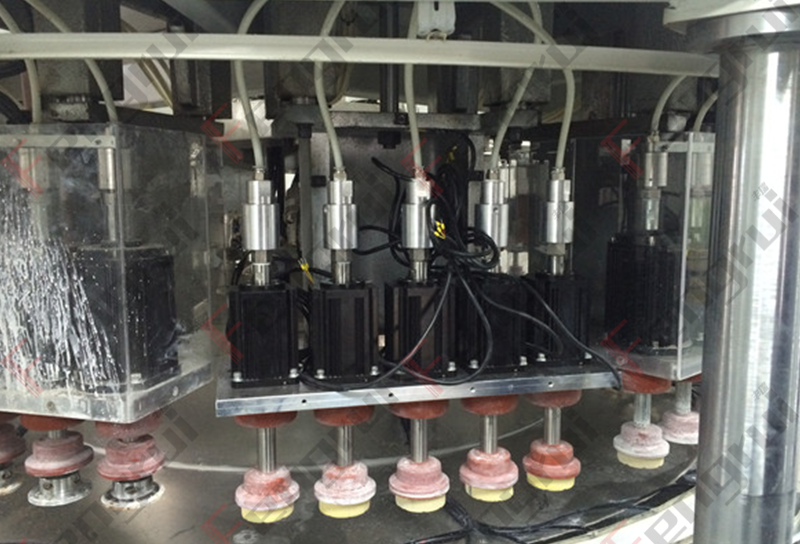

适用行业场景

数控车床气动卡盘、自动化夹具、真空吸附设备、小型液压回转台、橡塑轻型辊筒、气动冲压设备、包装机械旋转气路等。
