旋转接头作为辊筒、烘缸等设备的关键动密封部件，密封端面配合间隙极小，微米级的固体颗粒物就足以对密封副造成破坏。很多现场运维人员排查泄漏故障时，往往优先怀疑装配、压力或者温度参数，却容易忽视介质内混入的各类杂质。

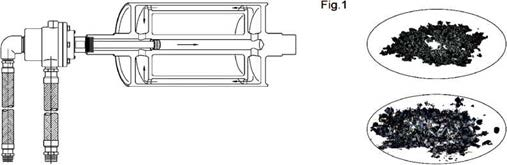

管路锈蚀剥落的氧化皮、焊渣、管道安装遗留的铁屑、介质带入的泥沙、水垢结垢颗粒、导热油高温裂解产生的积碳，都会跟随介质进入旋转接头内部。杂质卡在动静环密封端面之间，会划伤密封面，破坏密封液膜，短时间内就会造成渗漏甚至喷射泄漏。
本文结合冷却水、蒸汽、导热油三种常用工况，从杂质来源、损伤形式、现场故障现象、拆解特征以及排查处理措施展开分析，方便现场快速定位颗粒杂质类泄漏问题。
2 不同介质工况下颗粒杂质造成的失效形式

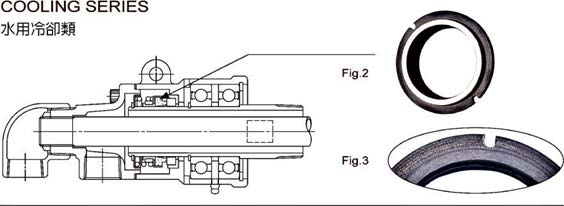

2.1 冷却水工况旋转接头
冷却水系统里的杂质来源比较复杂，管道锈蚀产生的铁锈颗粒、循环水系统的泥沙水垢、管道焊接残留焊渣，都会随冷却水流入旋转接头腔体。
细小硬质颗粒进入动静环密封面之间，会在密封端面划出一圈圈细密环形划痕。初期划痕较浅，还能维持微弱液膜，表现为接头间断滴水；随着设备持续运转，划痕不断加深加宽，密封面贴合被彻底破坏，转变为持续性滴水渗漏。
较大颗粒杂质还会卡滞在弹簧补偿机构缝隙，阻碍弹簧伸缩补偿，导致密封环无法正常追随补偿，密封副直接出现缝隙。
现场典型现象：过滤器滤网破损失效，冷却水水质肉眼看浑浊；拆开接头，石墨环、金属密封环表面布满环形细密沟槽；腔体底部可以看到铁锈、泥沙沉淀物。
2.2 蒸汽工况旋转接头
蒸汽管路系统，管道焊渣、高温氧化剥落的氧化皮是最主要杂质来源。设备新投产、大修之后管道吹扫不彻底，开机瞬间大量硬质氧化皮随高速蒸汽冲入旋转接头内部。
蒸汽介质流速高，杂质冲击能量大，对密封端面破坏速度远快于冷却水工况。硬质颗粒嵌入密封摩擦副，高压蒸汽顺着划痕缝隙向外窜出，直接冲毁密封液膜，短时间就出现喷汽泄漏。
部分颗粒还会随蒸汽冲刷壳体内部，造成内部零件冲蚀磨损。即便后期杂质已经被过滤干净，被划伤的密封面也无法自行修复，泄漏会持续存在。
典型故障特征：设备检修开机后很快出现泄漏；拆解密封环可见冲蚀凹坑与环形划伤；过滤器内部收集到大量氧化皮碎屑。

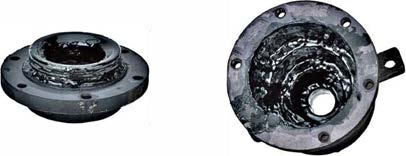

2.3 导热油工况旋转接头
高温导热油工况下，杂质分为外来固体颗粒以及油品自身高温裂解生成的焦碳颗粒两类。外来杂质来自管道焊渣、系统残留铁锈；内部杂质是导热油长期高温劣化，生成的炭黑、油焦颗粒。
微小焦碳颗粒进入密封端面，会研磨磨损密封副，形成细密磨损沟槽；大颗粒油焦沉积物容易堆积在弹簧组件位置，造成弹簧卡滞，补偿失效。
高温环境下，颗粒还会黏结在密封环表面，进一步加剧局部过热，加速密封件老化损坏。很多导热油旋转接头，设备参数均在额定范围，却短期漏油，很大概率就是油焦颗粒损伤密封副。
现场特征：拆开接头，腔体内附着黑色油焦沉积物；密封面存在研磨式磨损沟槽；油液化验可见油品劣化、杂质含量超标。
3 颗粒杂质损伤和其它故障的区分要点
实际现场故障错综复杂，很多时候多种因素叠加，需要区分颗粒杂质损伤，和偏心干磨、超温超压带来的损坏。
颗粒杂质损伤核心特征：
1. 密封摩擦副表面存在连续或者断续环形划痕、沟槽；
2. 接头腔体、过滤器可以检出铁锈、焊渣、泥沙、油焦等固体杂质；
3. 损伤是整圈分布，不是单一局部偏磨烧蚀；
偏心、装配不对中故障多表现为密封环单边局部磨损、局部烧蚀，腔体内部很少发现固体颗粒物，以此可以做简单区分。
4 颗粒杂质泄漏故障的处理与预防措施
4.1 故障发生之后应急处置
1. 一旦确认杂质造成密封副划伤，密封环已经损伤，不可以继续带病运行，直接更换动静密封环组件；划伤后的密封面无法复原，简单紧固螺栓不能解决泄漏。
2. 完整清理旋转接头腔体内部残留杂质；同步检查上下游过滤器，清洗或者更换滤网。
3. 对管路系统进行冲洗吹扫，把管道内部残留焊渣、氧化皮、油焦清理干净，避免新密封件再次被杂质损坏。
4.2 前期预防措施
1. 新设备或者大修之后，必须充分吹扫冲洗管路，再接入旋转接头，严禁带焊渣直接开机运行。
2. 根据介质工况配置合适精度过滤器，冷却水、蒸汽、导热油分别选用对应滤网目数，定期检修更换滤网，防止滤网破损失效。
3. 冷却水系统做好水质处理，减少结垢锈蚀；导热油定期化验，及时更换劣化油品，减少油焦生成。
4. 定期拆解巡检，观察接头内部沉积物情况，做到提前干预，避免密封件彻底损坏后停机抢修。
5 结语
颗粒杂质是旋转接头泄漏非常高发的诱因，很多故障并不是产品本身质量缺陷，而是介质杂质侵入密封副造成。做好管路吹扫、过滤防护、介质维护，可以大幅降低旋转接头因为杂质带来的泄漏故障，延长密封组件使用寿命，减少停机维修成本。
