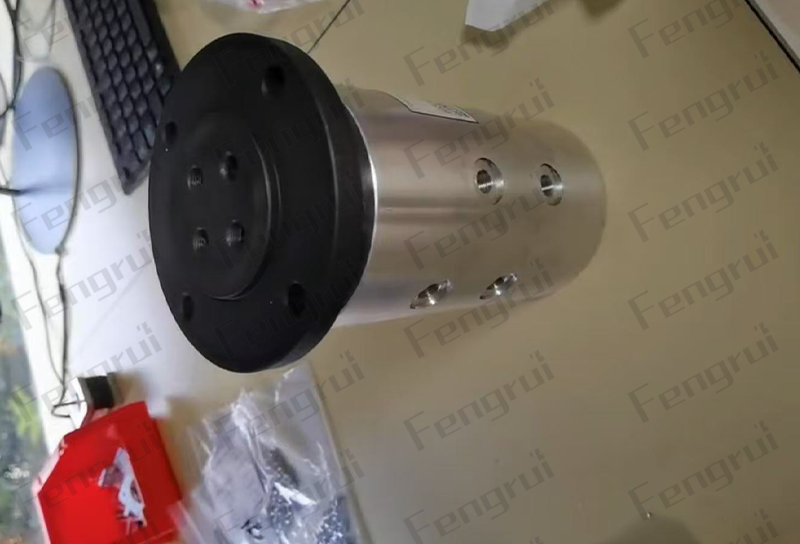

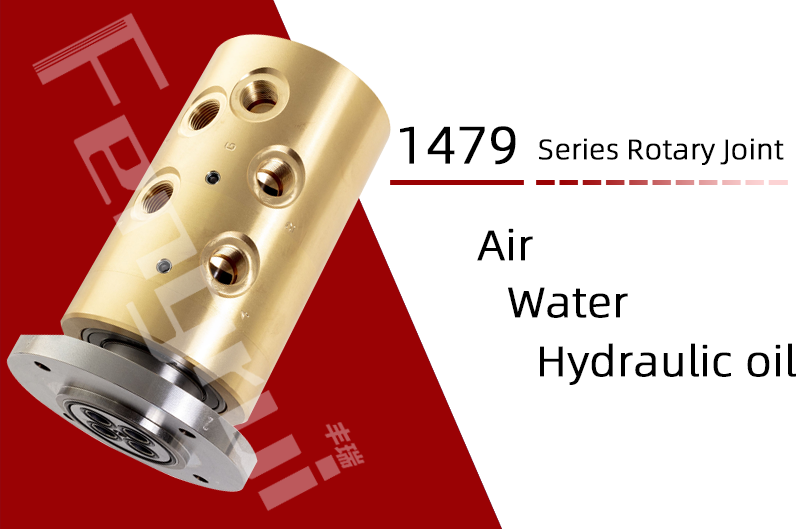

1479四通路旋转接头

       1479 系列四通路旋转接头是大流量多通路流体回转部件，和 1379 同属四路多介质产品线，核心升级为加大通径、单通道流量翻倍、加宽间距双轴承结构，可承载更大侧向载荷，适配大流量冷却、大流量液压回路设备。

       产品内置四条完全物理隔离的独立流体通道，可同步输送压缩空气、真空负压、冷却水、液压压力油等多种介质；通道 2、3 中间预留独立隔离泄油腔，配套外置 G3/8 标准泄油口，密封微量渗漏介质统一导出，从结构上杜绝油气、油水、气水交叉串漏污染，保障整套机床管路洁净无杂质。

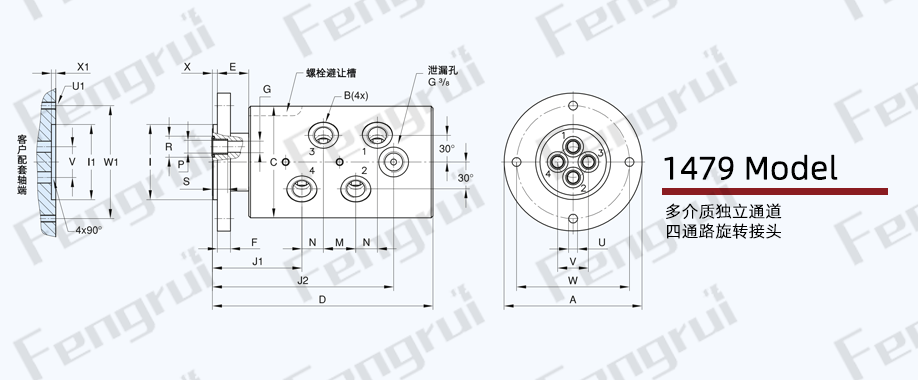

      整机法兰安装尺寸、油口规格与 DEUBLIN 杜博林 1479 原装产品完全通用，无需改动设备主轴法兰、管路布局即可直接整机替换，大幅降低进口配件采购周期与售后成本；除标准四通路机型外，支持客户定制五通路多介质旋转接头，满足多工位同步流体供给需求。

      广泛适配数控加工中心、大型车床、磨床、自动化液压工装、橡塑成型回转模具、多工位真空吸附设备，尤其适合主轴冷却水量大、液压夹紧回路大流量供油、设备旋转端侧向力偏大的重型工况，完美解决小通径 1379 接头流量不足、重载旋转易磨损的行业痛点。

大通径流道设计

对比 1379 小通径机型，1479 加大内部通道孔径，冷却水、液压油流通阻力大幅降低，解决大型机床主轴冷却流量不足、主轴温升过高问题，长时间高速加工设备温度稳定。

大间距双轴承重载支撑

两端滚珠轴承加宽排布，分散旋转过程中径向、轴向、侧向复合载荷，针对重型工装、长悬臂主轴设备，不会出现转子偏磨、密封快速失效，大幅延长整机使用寿命。

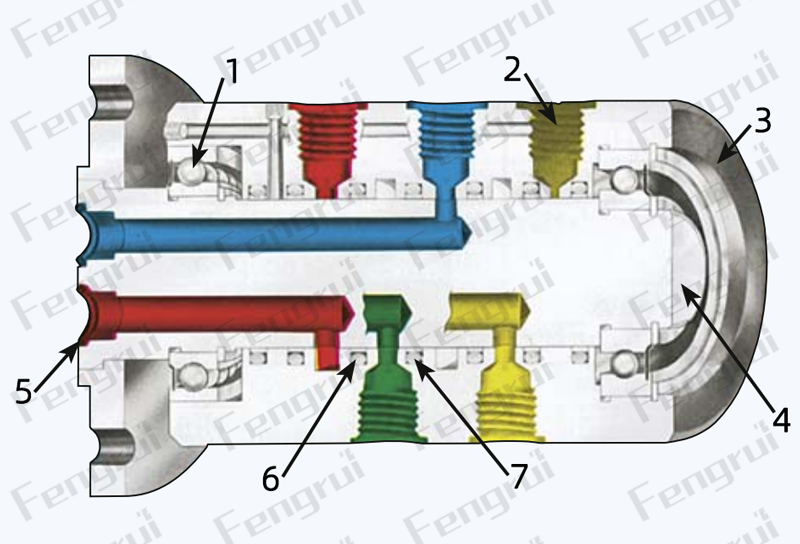

分层隔离防串漏结构

四通道分为两组介质区，1、2 通道为一组，3、4 通道为一组，两组中间中空隔离腔，任意一路密封微量渗漏都会汇入泄油口排出，冷却水不会渗入液压油路、液压油不会污染真空工件，保护精密机床主轴液压单元。

模块化可拆装结构

壳体、转子、轴承、密封件分体式设计，后期密封环、轴承磨损后可单独更换内部配件，无需整体更换整台旋转接头，大幅降低工厂长期运维采购成本。

法兰装配避让槽工艺

壳体法兰位置一体铣削螺栓避让槽，机床原配法兰脖颈较短时，紧固螺栓可斜向穿过槽体锁紧法兰，现场安装无需打磨、切割壳体，装配效率更高。

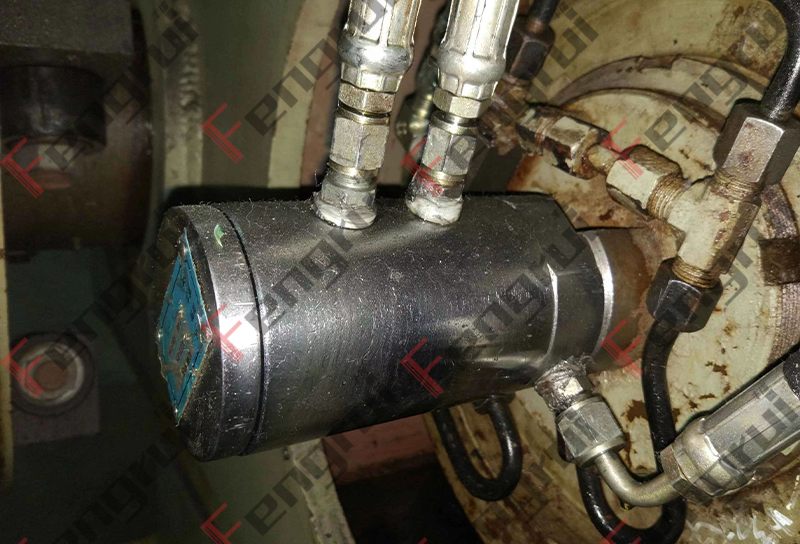

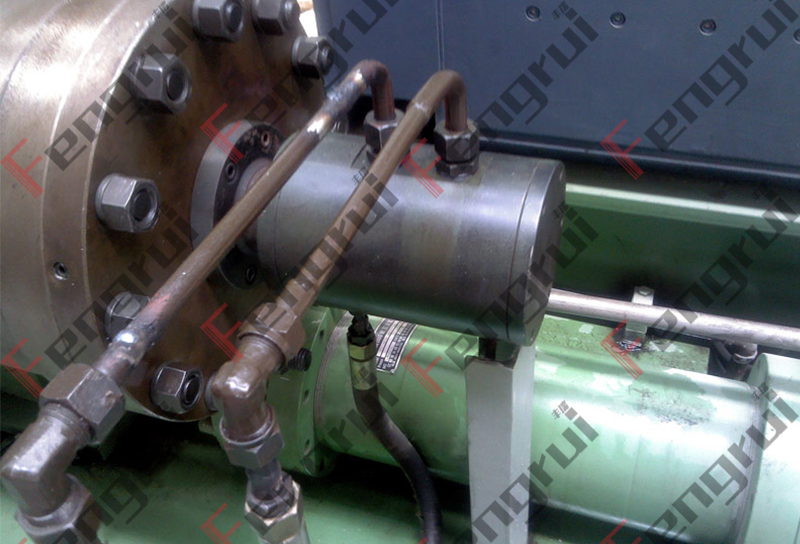

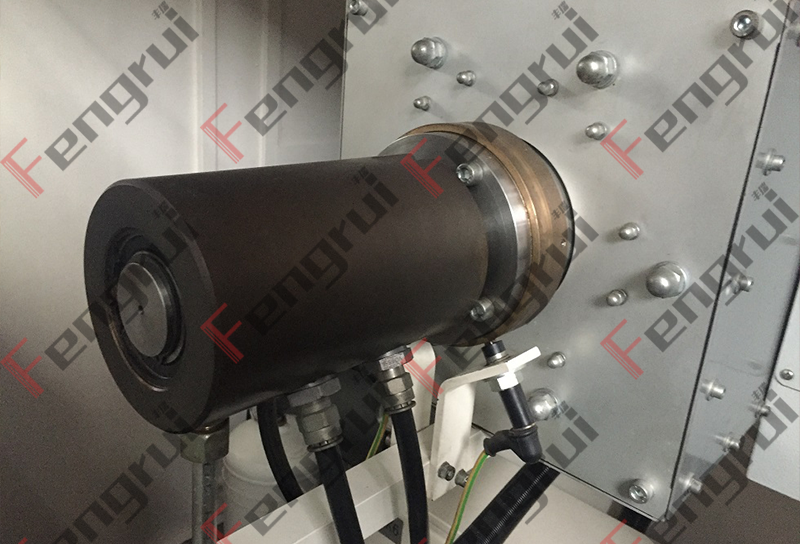

典型应用行业场景

大型数控加工中心、重型车床

主轴液压卡盘夹紧松开回路 + 主轴大流量冷却水路 + 刀具吹气除尘多路介质同步输送，大通径满足高流量冷却需求，隔离腔防止冷却水混入液压油损坏主轴液压系统。

自动化重型工装夹具设备

大流量液压夹紧、大负压真空吸附工件、气动松料三路同步工作，侧向载荷大的工装设备适配加宽轴承结构，长期连续运转稳定无渗漏。

橡塑、复合材料成型回转模具

模具循环冷却水路、液压驱动油路、脱模气路多介质同步回转输送，黄铜壳体导热性好，不锈钢转子适配冷热交替循环工况。

食品加工回转输送设备

清水清洗、真空吸附、气动夹紧多路供给，可选 316L 不锈钢壳体 + 食品级四氟密封配件，满足食品卫生生产合规要求。

多工位回转自动化平台

重型回转工作台多路液压、气动、真空回路集成，大通径设计保障多工位同步介质供给，简化设备外部繁杂管路布局。
