一、引言：旋转接头是橡胶成型机的核心气动配件
在橡胶硫化、模压、注塑等成型生产过程中，橡胶成型机需要持续、稳定的压缩空气供给，完成模具开合、压力调节、脱模复位等一系列自动化工序。传统管路硬性连接方式，会因设备高速旋转、往复运动出现管路缠绕、漏气、磨损断裂等问题，直接影响成型精度与生产效率。
而高速旋转接头作为成型机专属气动密封传动部件，可完美解决动静管路衔接难题。其中Z型结构的成型机旋转接头凭借高速稳定性、高密封性、低损耗的优势，成为橡胶成型设备的主流配件，主要负责设备运行中压缩空气旋转接头的介质动态传输，保障设备连续高速运转。本文深度拆解其结构与工作原理，助力企业精准选型与设备运维。

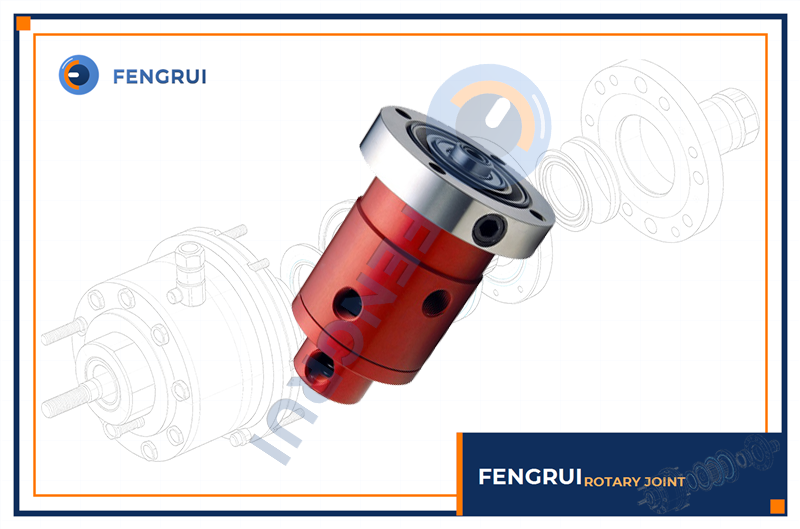

二、Z型高速旋转接头核心结构组成
Z型高速旋转接头是专为橡胶成型机高速工况优化的精密密封组件，采用分体式动静环Z型排布结构，区别于普通直通式接头，结构更紧凑、受力更均匀，适配成型机高频、高速、连续作业场景，核心结构分为四大模块：
1、固定定子组件：采用高强度铝合金防腐材质，与设备固定管路连接，作为压缩空气输入通道，内置精准导流孔，保障气流匀速输送，同时承载静态密封功能，杜绝固定端漏气。
2、旋转转子组件：选用硬质不锈钢耐磨材质，通过螺纹与橡胶成型机旋转主轴、模具旋转机构联动，随设备同步高速转动，负责压缩空气动态输出，是实现动静转换的核心运动部件。
3、Z型密封摩擦副：采用高低错落的Z型双平面密封结构，搭配耐腐蚀耐磨密封材质，相比普通平面密封，接触面积更合理，可有效分散高速旋转产生的摩擦压力，避免密封面偏磨、磨损过快。
4、精准承压辅助组件：内置高精度滚珠轴承与耐腐蚀稳压弹簧，轴承保障转子高速旋转无卡顿、低噪音，弹簧持续提供均匀密封压力，适配设备转速波动，始终保持密封面紧密贴合。
三、Z型高速旋转接头在橡胶成型机中的完整工作原理
Z型高速旋转接头的核心工作逻辑，是通过Z型动静密封结构，实现静态进气、动态出气的无间断压缩空气传输，在设备高速旋转状态下，兼顾气密性与运转稳定性，完整工作流程分为三步：
1、介质导入：静态稳定进气
压缩空气从橡胶成型机固定气源管路接入旋转接头定子端，通过定子内部导流通道平稳进入接头腔体。此阶段定子保持绝对静止，气流无损耗、无泄漏，Z型密封结构的静态端面完全闭合，为后续动态传输筑牢密封基础。
2、动静转换：高速同步旋转传气
设备启动后，成型机模具、旋转主轴高速运转，带动旋转接头转子同步转动。此时Z型错落式密封摩擦副发挥核心作用，动静密封面相对匀速滑动，配合轴承的精准支撑与弹簧的稳压补偿，始终保持密封面紧密贴合。
不同于普通旋转接头容易出现的密封间隙偏移问题，Z型结构可自适应高速旋转的离心力，平衡径向受力，避免因转速过快导致的密封松动，让压缩空气持续从转子输出端输送至设备执行部件。
3、稳压输出：闭环密封防泄漏
在设备全程运行过程中，弹簧持续补偿密封磨损间隙，抵消高速摩擦、设备震动带来的间隙变化，Z型双密封面形成双重防护闭环，彻底杜绝压缩空气泄漏、气压波动问题。稳定的气压输出，可保障橡胶成型机模具开合精准、压力均匀，避免橡胶制品出现缺胶、变形、尺寸偏差等质量问题。
四、Z型结构适配橡胶成型机工况的核心优势
针对橡胶成型机连续高速生产、高温、高频启停的严苛工况，Z型高速旋转接头相比普通成型机旋转接头，适配性优势极为突出：
1、高速运转更稳定：Z型受力结构分散旋转摩擦力，降低轴承与密封面负荷，支持设备长时间高速连续作业，无卡顿、无抖动，适配自动化流水线生产。
2、密封性能更强：双重Z型平面密封+弹簧稳压补偿设计，解决高速工况下的漏气通病，压缩空气利用率大幅提升，降低设备能耗。
3、耐磨耐用寿命长：核心部件采用防腐耐磨材质，密封面不易磨损、变形，适配橡胶车间多粉尘、轻微高温的生产环境，减少频繁更换成本。
4、适配性更广：作为通用型压缩空气旋转接头，可适配各类橡胶模压机、硫化机、注塑成型机，安装便捷、维护简单。
五、日常运维要点，延长旋转接头使用寿命
为保障高速旋转接头长期稳定工作，贴合橡胶成型机生产需求，日常运维需做好三点：一是定期检查密封面磨损情况，及时更换老化密封件；二是保持气源洁净，避免杂质进入腔体磨损Z型密封结构；三是避免设备长期超转速、超气压运行，减少结构损耗。
六、总结
Z型高速旋转接头凭借独特的Z型密封结构与动静转换原理，完美适配橡胶成型机的高速气动传输需求。作为核心成型机旋转接头，它通过稳定传输压缩空气、杜绝泄漏损耗，保障橡胶成型工艺的精度与稳定性，是提升橡胶制品良品率、降低生产能耗、保障设备连续运行的关键配件。选对适配的高速旋转接头，可有效优化成型机运行工况，为企业高效生产赋能。
