WF型通污水旋转接头

2022-02-26 18:12:00 | 1307

技术参数

——————————————————— PATMETERS ———————————————————

介质 Medium	压力 Paessur	温度 TEMP	转速 Speed
压缩空气、真空	1.0Mpa	60℃	30RPM
冷却水、过热水	1.2Mpa	100℃	300RPM
饱和蒸汽、过热蒸汽	1.8Mpa	120℃	100RPM
导热油、导热硅、熔盐	2.5Mpa	220℃	30RPM
注：最高压力50Mpa，最高转速1000RPM等；最高技术参数并不能同时使用。

产品特点

——————————————————— PRODUCT FEATUREA ———————————————————

WF型通污水旋转接头产品特点：

WF型通污水旋转接头是用于钢性管道之间摆动或旋转的一种活动关节，也可以称为回转摆动式旋转接头、回转接头、旋转管接头。其内部由两排钢球或轴承支撑，旋转平稳，专用密封件使用寿命长。被广泛用于冶金钢铁、石油化工、船舶管道、橡胶塑料、造纸纺织、发电电力行业。

* 两排精密级钢球支撑，运转平稳，无摆动。

* 需要高速应用可选进口高速轴承双支撑。

* 轴承内部预填轴承润滑脂，终身免维护。

* 专用密封圈，非标款最高可承压50Mpa。

* 可与多种活动关节组合样式，满足现场工况复杂空间转动传输介质。

* 主体材料可选碳钢、SUS304、SUS36L、铝合金等。

规格型号尺寸

———————————————————— SIZE TABLE ————————————————————

Model	d	D	L
WF 20A	20	64	103
WF 25A	25	68	103
WF 32A	32	78	110
WF 40A	40	88	110
WF 50A	50	99	110
WF 65A	65	118	120
WF 80A	80	134	120
WF 100A	100	158	120
WF 125A	125	186	130
WF 150A	150	208	130
WF 200A	200	268	145
WF 250A	250	338	180
WF 300A	300	395	180
WF 350A	350	455	1

Model	d	D	L	K	Flange 16Kg
Model	d	D	L	K	D1	D2	n-X
WFA 20A	20	64	183	DN20PN16	105	75	4-Φ14
WFA 25A	25	68	183	DN25PN16	115	85	4-Φ14
WFA 32A	32	78	194	DN32PN16	140	100	4-Φ18
WFA 40A	40	88	200	DN40PN16	150	110	4-Φ18
WFA 50A	50	99	200	DN50PN16	165	125	4-Φ18
WFA 65A	65	118	210	DN65PN16	185	145	8-Φ18
WFA 80A	80	134	220	DN80PN16	200	160	8-Φ18
WFA 100A	100	158	224	DN100PN16	220	180	8-Φ18
WFA 125A	125	186	240	DN125PN16	250	210	8-Φ18
WFA 150A	150	208	240	DN150PN16	285	240	8-Φ22
WFA 200A	200	268	269	DN200PN16	340	295	12-Φ22
WFA 250A	250	338	320	DN250PN16	405	335	12-Φ26
WFA 300A	300	395	336	DN300PN16	460	410	12-Φ26
WFA 350A	350	455	349	DN350PN16	520	470	16-Φ26

Model	D	D	L	L1	K	Flange 16Kg
Model	D	D	L	L1	K	D1	D2	n-X
WFB 20A	20	64	181	78	DN20PN16	105	75	4-Φ14
WFB 25A	25	68	168	65	DN25PN16	115	85	4-Φ14
WFB 32A	32	78	184	74	DN32PN16	140	100	4-Φ18
WFB 40A	40	88	193	83	DN40PN16	150	110	4-Φ18
WFB 50A	50	99	206	96	DN50PN16	165	125	4-Φ18
WFB 65A	65	118	229	109	DN65PN16	185	145	8-Φ18
WFB 80A	80	134	246	126	DN80PN16	200	160	8-Φ18
WFB 100A	100	158	274	154	DN100PN16	220	180	8-Φ18
WFB 125A	125	186	312	182	DN125PN16	250	210	8-Φ18
WFB 150A	150	208	337	207	DN150PN16	285	240	8-Φ22
WFB 200A	200	268	410	265	DN200PN16	340	295	12-Φ22
WFB 250A	250	338	504	324	DN250PN16	405	335	12-Φ26
WFB 300A	300	395	563	383	DN300PN16	460	410	12-Φ26
WFB 350A	350	455	623	438	DN350PN16	520	470	16-Φ26

Model	d	D	L	L1	K	Flange 16Kg
Model	d	D	L	L1	K	D1	D2	n-X
WFC 20A	20	64	179	78	DN20PN16	105	75	4-Φ14
WFC 25A	25	68	153	65	DN25PN16	115	85	4-Φ14
WFC 32A	32	78	174	74	DN32PN16	140	100	4-Φ18
WFC 40A	40	88	186	83	DN40PN16	150	110	4-Φ18
WFC 50A	50	99	212	96	DN50PN16	165	125	4-Φ18
WFC 65A	65	118	248	109	DN65PN16	185	145	8-Φ18
WFC 80A	80	134	272	126	DN80PN16	200	160	8-Φ18
WFC 100A	100	158	324	154	DN100PN16	220	180	8-Φ18
WFC 125A	125	186	384	182	DN125PN16	250	210	8-Φ18
WFC 150A	150	208	434	207	DN150PN16	285	240	8-Φ22
WFC 200A	200	268	551	265	DN200PN16	340	295	12-Φ22
WFC 250A	250	338	688	324	DN250PN16	405	335	12-Φ26
WFC 300A	300	395	790	383	DN300PN16	460	410	12-Φ26
WFC 350A	350	455	897	438	DN350PN16	520	470	16-Φ26

Model	d	D	L	K	Flange 16Kg
Model	d	D	L	K	D1	D2	n-X
WFD 20A	20	64	181	DN20PN16	105	75	4-Φ14
WFD 25A	25	68	168	DN25PN16	115	85	4-Φ14
WFD 32A	32	78	184	DN32PN16	140	100	4-Φ18
WFD 40A	40	88	193	DN40PN16	150	110	4-Φ18
WFD 50A	50	99	206	DN50PN16	165	125	4-Φ18
WFD 65A	65	118	229	DN65PN16	185	145	8-Φ18
WFD 80A	80	134	246	DN80PN16	200	160	8-Φ18
WFD 100A	100	158	274	DN100PN16	220	180	8-Φ18
WFD 125A	125	186	312	DN125PN16	250	210	8-Φ18
WFD 150A	150	208	337	DN150PN16	285	240	8-Φ22
WFD 200A	200	268	410	DN200PN16	340	295	12-Φ22
WFD 250A	250	338	504	DN250PN16	405	335	12-Φ26
WFD 300A	300	395	563	DN300PN16	460	410	12-Φ26
WFD 350A	350	455	623	DN350PN16	520	470	16-Φ26

Model	d	D	L	L1	L2	K	Flange 16Kg
Model	d	D	L	L1	L2	K	D1	D2	n-X
WFE 20A	20	64	179	181	78	DN20PN16	105	75	4-Φ14
WFE 25A	25	68	153	168	65	DN25PN16	115	85	4-Φ14
WFE 32A	32	78	174	184	74	DN32PN16	140	100	4-Φ18
WFE 40A	40	88	186	193	83	DN40PN16	150	110	4-Φ18
WFE 50A	50	99	212	206	96	DN50PN16	165	125	4-Φ18
WFE 65A	65	118	248	229	109	DN65PN16	185	145	8-Φ18
WFE 80A	80	134	272	246	126	DN80PN16	200	160	8-Φ18
WFE 100A	100	158	324	274	154	DN100PN16	220	180	8-Φ18
WFE 125A	125	186	384	312	182	DN125PN16	250	210	8-Φ18
WFE 150A	150	208	434	337	207	DN150PN16	285	240	8-Φ22
WFE 200A	200	268	551	410	265	DN200PN16	340	295	12-Φ22
WFE 250A	250	338	688	504	324	DN250PN16	405	335	12-Φ26
WFE 300	300	395	790	563	383	DN300PN16	460	410	12-Φ26
WFE 350A	350	455	897	623	438	DN350PN16	520	470	16-Φ26

Model	d	D	L	K	Flange 16Kg
Model	d	D	L	K	D1	D2	n-X
WFK 20A	20	62	70	DN20PN16	105	75	4-M12
WFK 25A	25	68	70	DN25PN16	115	85	4-M12
WFK 32A	32	78	75	DN32PN16	140	100	4-M16
WFK 40A	40	90	75	DN40PN16	150	110	4-M16
WFK 50A	50	102	75	DN50PN16	165	125	4-M16
WFK 65A	65	120	80	DN65PN16	185	145	4-M16
WFK 80A	80	135	85	DN80PN16	200	160	8-M16
WFK 100A	100	160	85	DN100PN16	220	180	8-M16
WFK 125A	125	190	85	DN125PN16	250	210	8-M16
WFK 150A	150	215	90	DN150PN16	285	240	8-M20
WFK 200A	200	272	100	DN200PN16	340	295	12-M20

旋转接头非标定制

—————————————————————— OEM Part —————————————————————

非标定制旋转接头所需技术要求
介质MAX	温度MAX	压力MAX	转速MAX
流通的介质及有无腐蚀性	流通介质的最高温度℃	设备运转的最大压力MPa	设备运转的最大转速RPM
通路数量	通径规格	连接方式	规格标准
单、双或多通路	每个通路的规格尺寸	螺纹或法兰连接	螺纹及法兰的规格标准
工况信息	材质要求	外形尺寸	配件要求
所用设备及工况信息	希望基体使用的材质	总长和壳体直径要求	配件的品牌及材质要求
其他特殊要求
特殊的表面处理工艺要求、密封组件及轴承的品牌及材质要求等

旋转接头使用案例

—————————————————— UES CASES ——————————————————

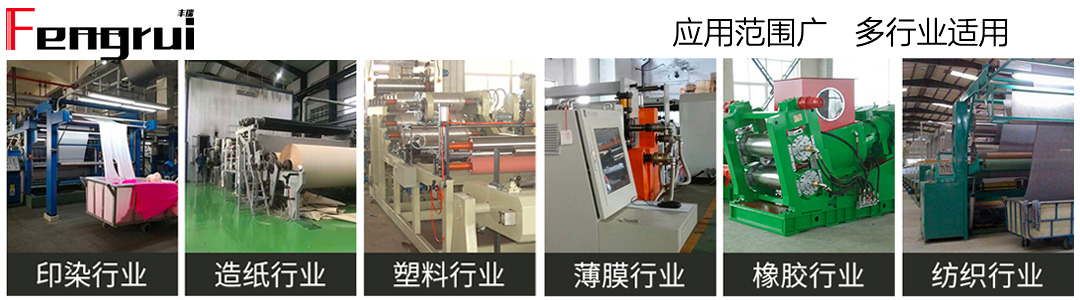

旋转接头适用行业

——————————————————— Applicable Industry ———————————————————

旋转接头安装与使用

—————————————————— INSTALLATION AND USE ——————————————————

1.安装旋转接头的一端看设备的旋转方向来确定旋转接头的螺纹方向。
A.设备逆时针方向旋转，选用右旋的旋转接头。
B.设备顺时针方向旋转，选用左旋的旋转接头。
2.应该保持滚筒及内管内部的清洁，对新的设备应特别注意，必要时需加过滤器，以避免异物杂质和水垢对旋转接头接头造成异常磨损。
3.当发现旋转接头渗漏时，应及时停机检查渗漏原因，不要带病工作，以免造成零部件的异常损坏。
4.在未流通介质时，应避免长时间空运转。
5.因机器长期不使用会导致旋转接头内部的结垢与起锈，请注意如再使用很可能卡住或者滴漏现象发生。
6.带有注油装置的请定期注油（视情况1-3个月内），确保轴承运转的可靠性。
7.流通热体介质的旋转接头应逐渐升温，避免温度急变，对密封件造成老化。
8.需使用金属软管进行绕性连接，避免硬性连接使得旋转接头运行中不能自动调心补偿。

旋转接头维修和维护

—————————————————— REPAIR AND MAINTENANCE ——————————————————

1.拆卸旋转接头时，应注意过高的温度对身体的影响。
2.拆下并打开旋转接头时，应注意装配顺序，并保持内部零件的原始状态，以分析原因。
3.检查密封端面的磨损状况及厚度变化情况（一般正常磨损量为5-10mm）；观察密封端面的摩擦轨迹，看是否出现三点断续接触或者划伤等问题，这属于不正常的摩擦状况，应立即维修。
4.注意观察旋转接头密封端面是否存有异物（铁屑、石英、水垢等结晶体）对密封端面是否留有摩擦痕迹。这需要更换密封环及加装过滤装置，避免异物对密封端面继续损伤。 5.旋转接头是精密动态密封装置，请选择专业的旋转接头生产厂家进行维修。
