Q 型旋转接头工业烘干干燥设备现场应用案例

       工业烘干设备广泛应用化工、建材、粮食、医药、复合材料等行业，回转式烘干滚筒、干燥筒需要持续通入导热油或者饱和蒸汽，对物料进行加热烘干。烘干滚筒低速连续回转，旋转接头承担热介质导入、冷凝水导出的核心任务。

       烘干设备现场工况特点：长期高温连续运转，滚筒热胀冷缩明显，设备本体振动大，部分工况介质含有粉尘杂质；一旦旋转接头出现渗漏，会造成热量流失、烘干温度不足，物料烘干不达标，严重时直接造成产线停机。

适配设备清单

回转滚筒烘干机

桨叶干燥机

管束式干燥设备

滚筒式烘干设备

适配物料：化工粉料、有机肥、粮食、矿粉、复合材料等烘干产线

现场工况参数

介质：饱和蒸汽 / 高温导热油 / 冷却水

工作压力：0.2‑1.1MPa

工作温度：140‑240℃（导热油最高 240℃）

转速：3‑60r/min，以低速大扭矩为主

运行模式：24h 连续运行，启停温差大，滚筒热伸缩量大

Q 型旋转接头选型适配要点

弹簧补偿密封结构

       Q 型烘干机械设备旋转接头内置弹簧补偿组件，专门应对烘干滚筒升温膨胀、降温收缩带来轴向位移，持续压紧密封摩擦副，规避热变形带来的跑冒滴漏，是烘干干燥设备选用该型号的核心优势。

密封副适配高温介质

       石墨‑碳化硅密封配对，耐高温导热油、蒸汽侵蚀；面对含粉尘的恶劣工况，密封副抗颗粒磨损，减少杂质划伤密封面，延长使用寿命。

内部冷凝水导流结构

       针对蒸汽烘干工况，可配套内置虹吸管，快速导出滚筒内部冷凝水，避免冷凝水积聚，保证烘干滚筒温度均匀，物料烘干效果稳定。

壳体与连接形式

       球墨铸铁壳体，耐高温热变形；螺纹、法兰两种连接可选，适配不同烘干设备接口；拆装维护简单，方便工厂现场更换密封件，减少停机时长。

现场使用效果

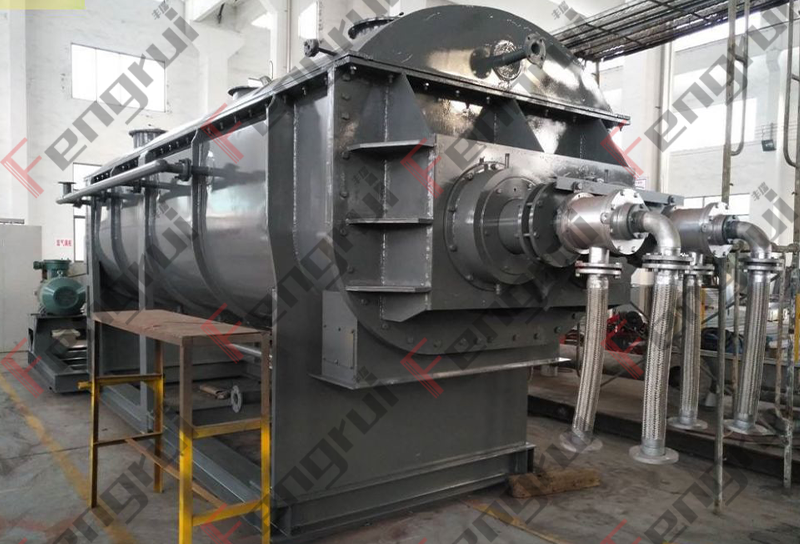

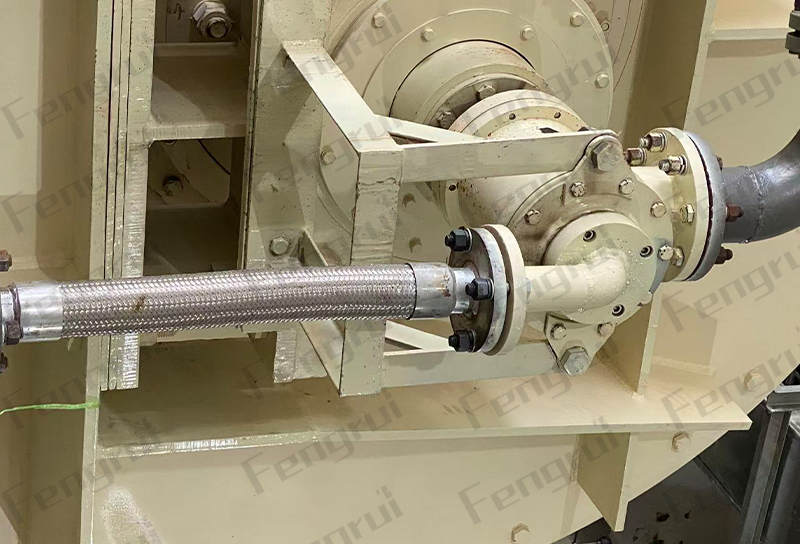

       Q 型旋转接头或Q2型双支耳旋转接头装配在多套回转烘干设备上，适配蒸汽、导热油两种主流热源。

       可以有效抵消烘干滚筒热胀冷缩带来的位移，蒸汽、导热油泄漏故障率低；滚筒内部冷凝水排出顺畅，筒体温度均匀，物料烘干品质稳定。

       备件更换便捷，降低烘干设备运维成本，减少非计划停机。
